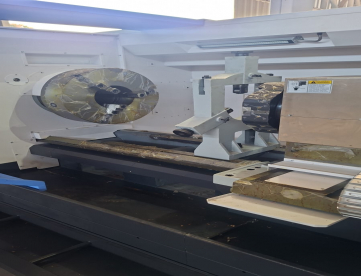

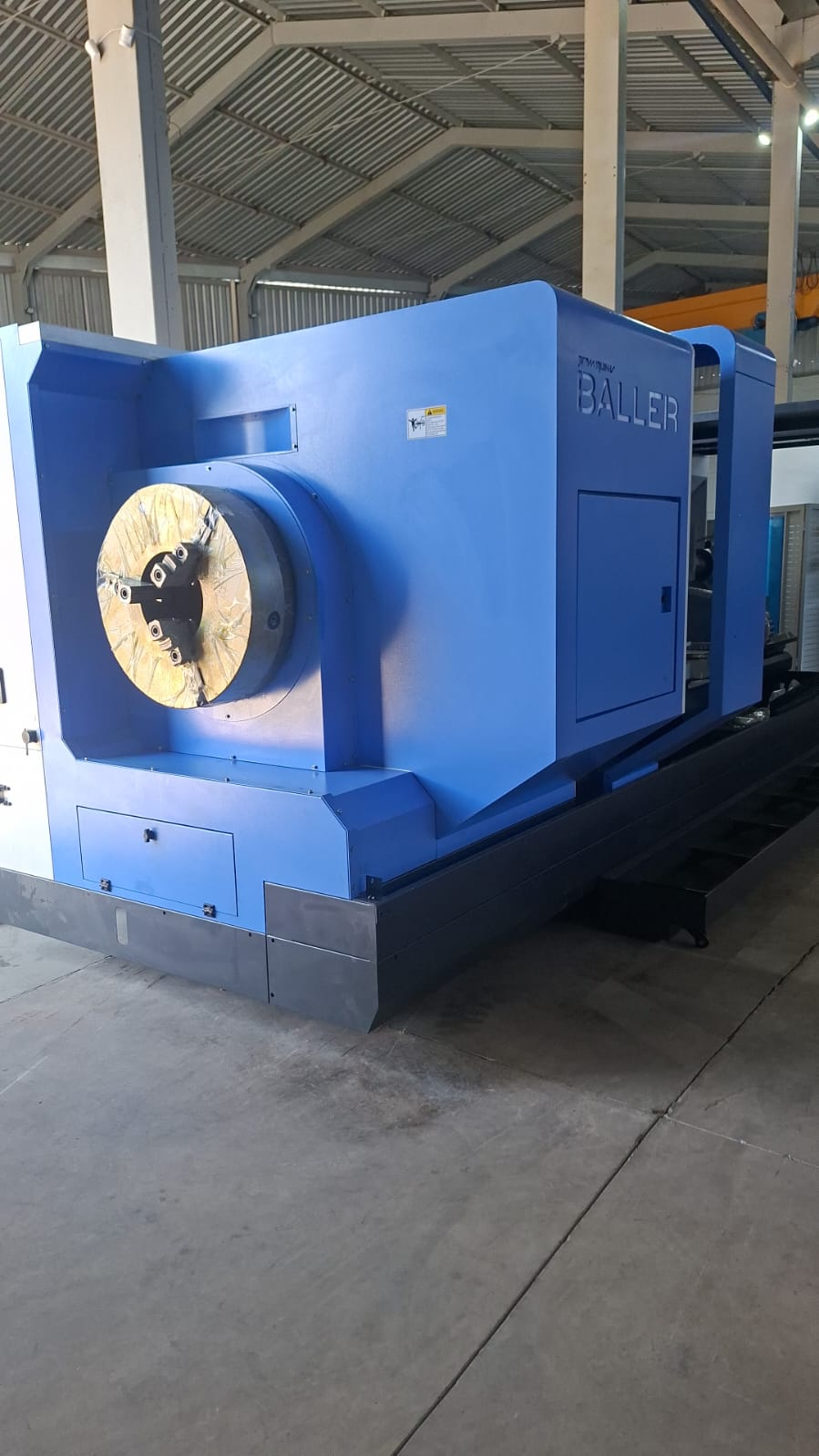

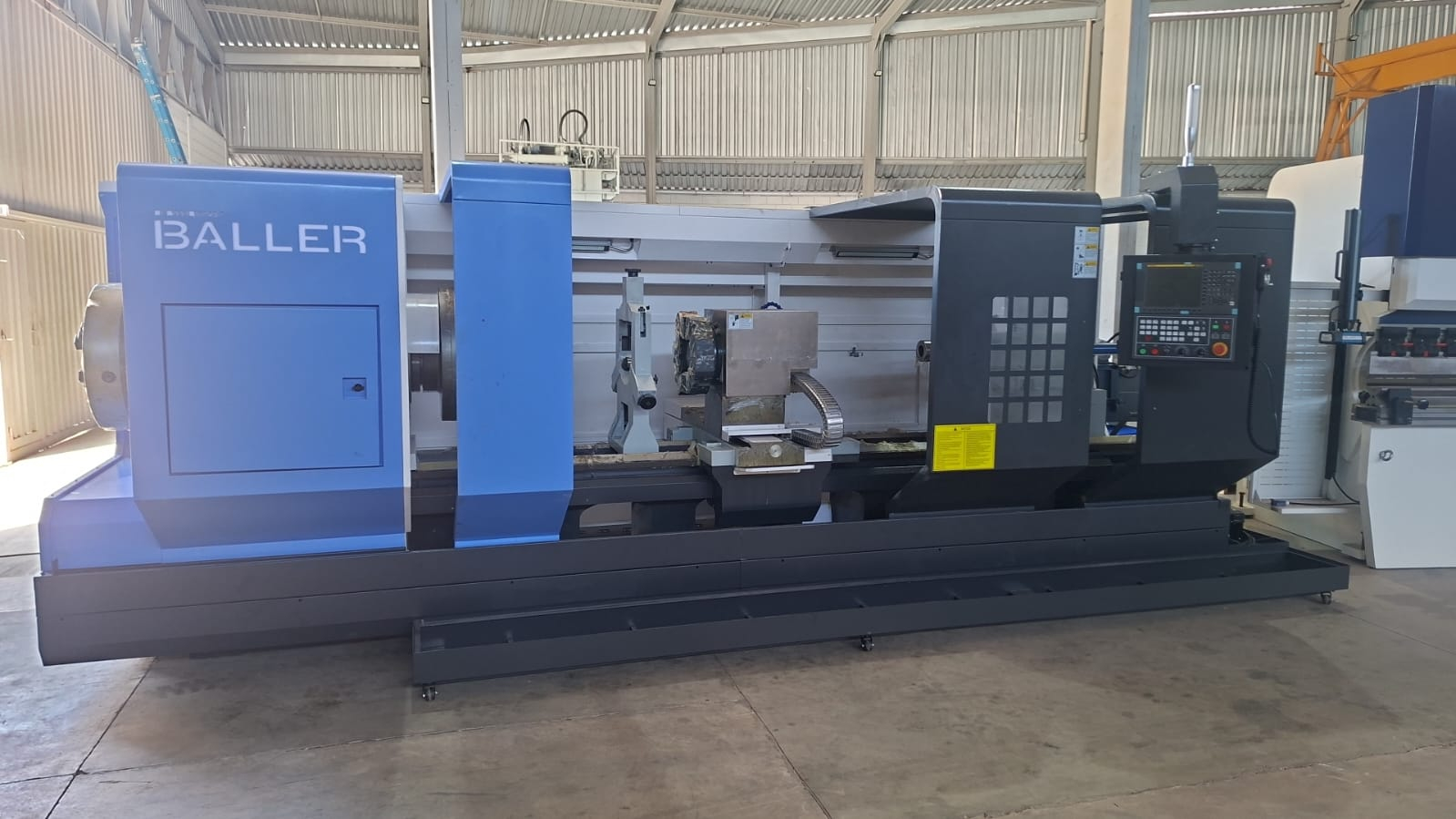

TORNO CNC BALLER - 1000MM X 3000MM - DUPLA PLACA - PASSAGEM 250MM NO ÁRVORE - FANUC - OKM - NOVO

Apresentação do produto

Este torno CNC para roscar tubos foi desenvolvido principalmente para usinar roscas internas e externas em peças de tubulação. Além da função convencional de torneamento CNC, também realiza usinagem de superfícies cônicas e esféricas em peças como luvas e caixas de conexão, além de perfuração e faceamento. É amplamente utilizado na indústria de petróleo para processamento e reparo de tubos, luvas, conexões e revestimentos, além de aplicações em exploração geológica, mineração, fundição química, construção de redes de dutos, fabricação mecânica e construção naval.

  CONFIGURAÇÃO PADRÃO

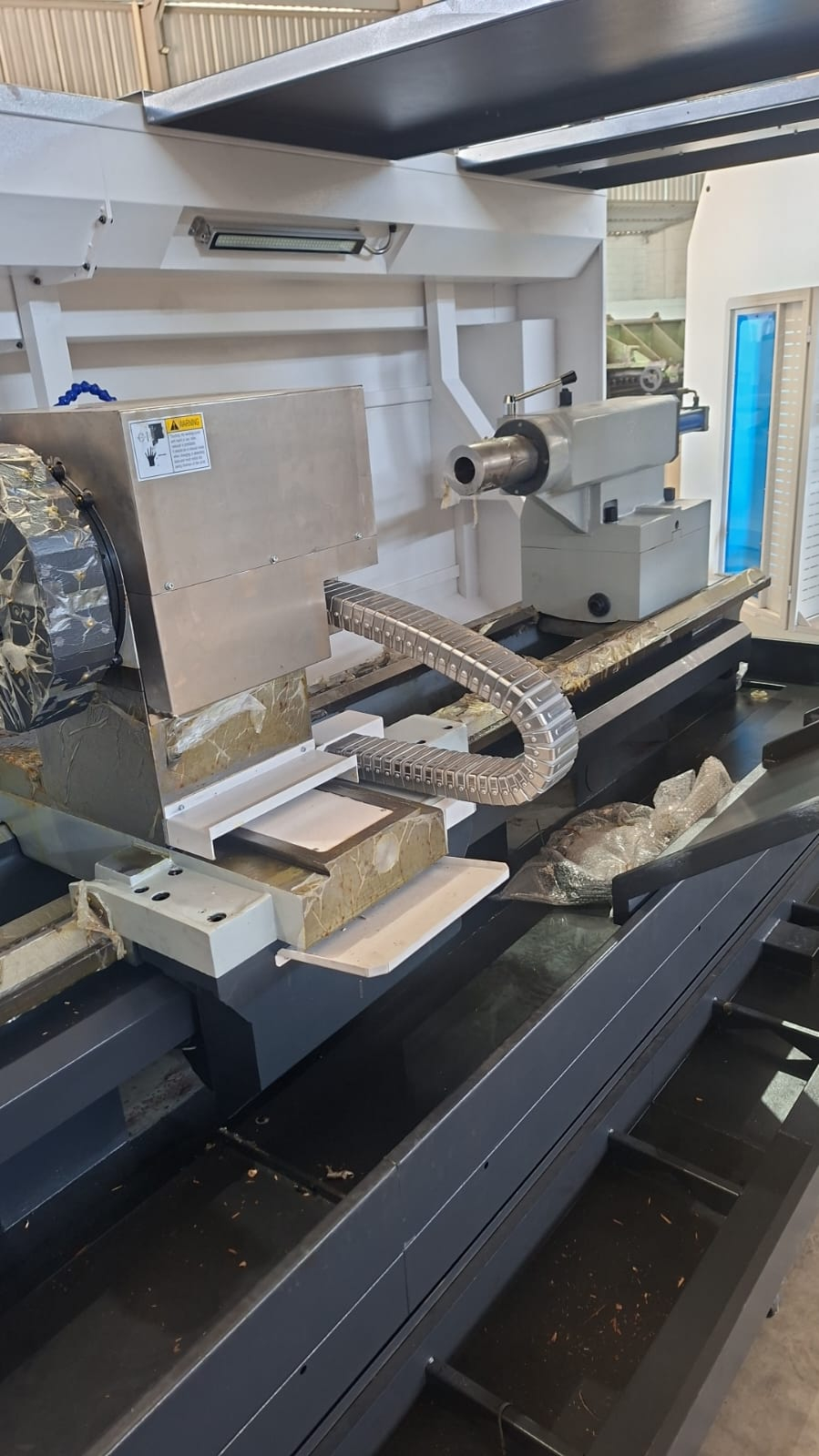

Torre elétrica de 12 posições

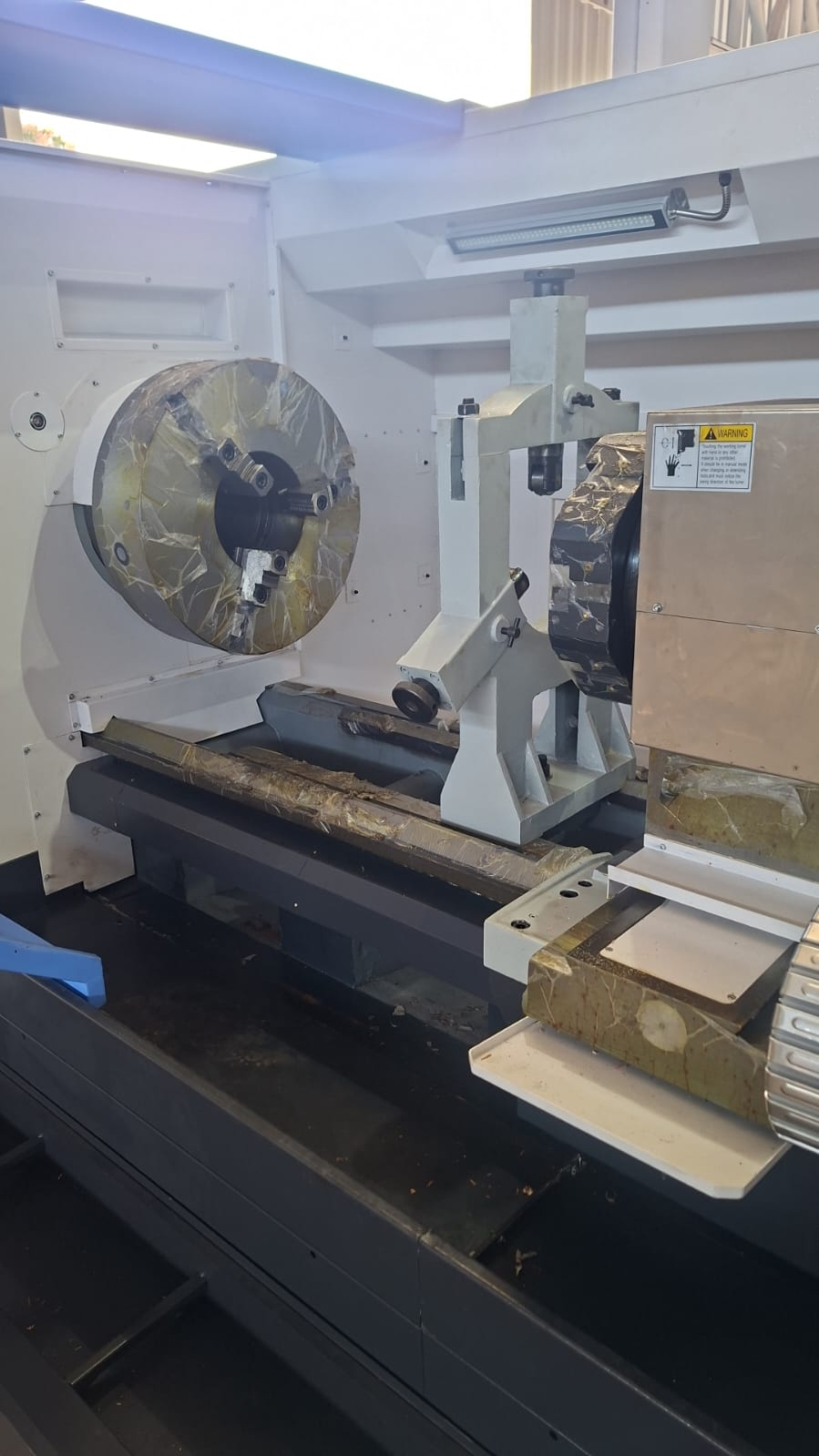

2 Placas de 3 castanhas 680 mm

Contraponto hidráulico

Lubrificação centralizada automática

Sistema de refrigeração

Proteção semifechada

  CONFIGURAÇÕES OPCIONAIS

Comandos CNC Siemens, Fanuc, GSK ou KND

Porta-ferramenta de troca rápida / torre horizontal

Placa pneumática

Contraponto hidráulico

Proteção totalmente fechada

  CARACTERÍSTICAS DE DESEMPENHO

Base em ferro fundido de alta rigidez, garantindo excelente estabilidade estrutural e alta precisão

Guias de deslizamento com têmpera por indução de alta frequência, proporcionando alta dureza e longa vida útil

Barramento revestido em plástico, oferecendo desgaste uniforme e alta precisão

Furo do eixo-árvore de grande diâmetro, garantindo alto rendimento e fixação estável da peça em ambos os mandris

  PARÂMETROS TÉCNICOS — MODELO QK1325

ESPECIFICAÇÃO

UNIDADE

QK1325

Diâmetro máx. de giro sobre o barramento

1000mm

Diâmetro de giro sobre o carro transversal

680mm

Distância entre pontas

3000mm

Faixa de rosqueamento de tubos

50 – 250mm

Largura da guia do barramento

600mm

Capacidade máx. de carga

4 tons

Furo do eixo-árvore

255mm

Nº de estágios de rotação

—

VF 4 estágios / Hidráulico 4 estágios

Faixa de rotação do eixo-árvore

25 – 350rpm

Tipo de mandril

—

Ø630, 4 castanhas independentes

Tipo de torre

—

Elétrica, 4 posições, NC

Seção do porta-ferramenta

40 × 40mm

Curso do eixo X

 500mm

Curso do eixo Z

3000mm

Avanço rápido — eixo X

4000mm/min

Avanço rápido — eixo Z

6000mm/min

Diâmetro da luva do contraponto

Ø120mm

Cone da luva do contraponto

—

MT6

Curso da luva do contraponto

250mm

Motor principal

15kw

Motor da bomba de refrigeração

0,25kw

Largura × Altura

1930 × 1900mm

Comprimento

3600 – 8600mm

Peso líquido

9,5 tons

Observação: o comprimento do barramento pode ser personalizado conforme a necessidade real de trabalho. Este modelo também pode ser fornecido com servomotor de acionamento direto no eixo C, formando um centro de torneamento com fixação por castanhas dianteiras e traseiras do eixo-árvore principal.

FINANCIAMENTO EM ATÉ 12 X DE RS 80.000,00
