- Novo
- Código: opx01866

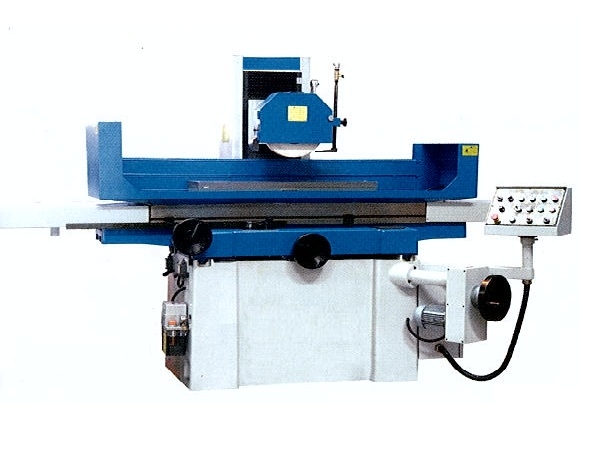

RETÍFICA PLANA HIDRÁULICA VB-6330
Marca:
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
-
Caixa de ferramentas
Dressador de rebolo (não inclui caneta diamantada)
Rebolo
Extrator de rebolo
Mesa eletromagnética
Controlador eletromagnético integrado
Controlador de auto retífica por PLC
Características Técnicas
Tamanho da mesa - 305x635mm
Curso longitudinal - 765mm
Curso transversal - 340mm
Distância máx. do eixo árvore ao centro da mesa - 580mm
Tamanho máx. da mesa eletromagnética - 300x600mm
Velocidade do rebolo - 1.750r.p.m
Velocidade da mesa no avanço longitudinal - 7 - 23m/min
Movimento transversal da mesa:
- Avanço automático - 0.1-8mm/min
- Avanço automático - 0.1-8mm/min
- Avanço rápido - 990mm/min
- Avanço do volante - 0.02Mm/div
Movimento do cabeçote vertical:
- Avanço automático - 0.005/0.01/0.02/0.03/0.04/0.05mm
- Avanço automático - 0.005/0.01/0.02/0.03/0.04/0.05mm
- Avanço rápido - 240mm/min
- Avanço do volante - 0,005Mm/div
Dimensões do rebolo - 350x40x127mm
Motor - 5,5kw
Motor hidráulico - 2,2kw
Motor da bomba de refrigeração - 0,125kw
Motor de elevação - 0.5(servo motor)kw
Motor do avanço transversal - 0.04kw
Peso máx. admissível sobre a mesa - 270Kg
Potência total - 9kw
Peso - 2900Kg
Dimensões da máquina - 2.350x2.220x2.150mm
Código: OPX01866
