- Código: opx02864

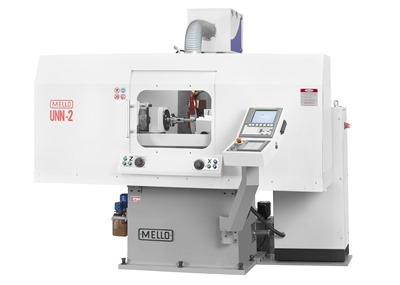

RETÍFICA CILÍNDRICA CNC UNN-2/400
Marca: Mello
Vendido
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
MODELOS UNN-2/400
Capacidade de Retificação
Comprimento máximo Retificável - 400 mm
Diâmetro máximo Retificável- 300 mm
Altura dos centros sobre a mesa- 165 mm
Peso máximo admissível entre pontas- 120 Kg
MESA (EIXO "Z")
Curso Máximo- 600 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 10000mm/min
Inclinação horizontal- +/- 8º 30'
CABEÇOTE PORTA-REBOLO (EIXO "X")
Curso máximo- 200 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 5000mm / min
REBOLO
Diâmetro- 300 mm
Largura - 40 mm
Furo- 76 mm
Velocidade periférica- 33 m/s
CABEÇOTE PORTA-PEÇAS
Cone da árvore- CM 5
Giro horizontal- 360º
Rotações programáveis: mínima/máxima- 20 / 600 RPM
CABEÇOTE CONTRA PONTA
Cone do contra ponta- CM 4
Curso- 20 mm
MOTORES
Motor do rebolo (CA)- 5,00 HP
Motor do cabeçote porta-peças (CA) c/ inversor de frequência- 1,00 HP
Motor da bomba de refrigeração (CA)- 0,12 HP
Motor da unidade de lubrificação (CA)- 0,12 HP
Servomotor do cabeçote porta-rebolo, eixo "X" (CA)- 9,3 Nm
Servomotor da mesa, eixo "Z" (CA)- 9,3 Nm
GENERALIDADES
Precisão geométrica- ISO 2433
Peso líquido- 1800 Kg
Código: OPX02864
