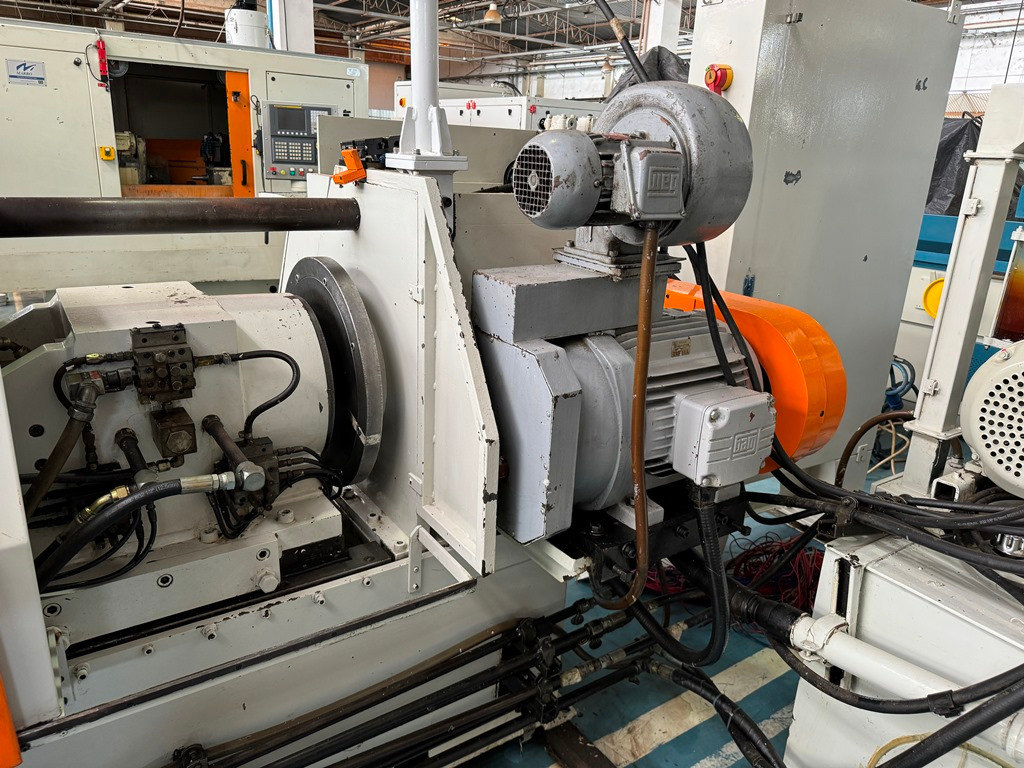

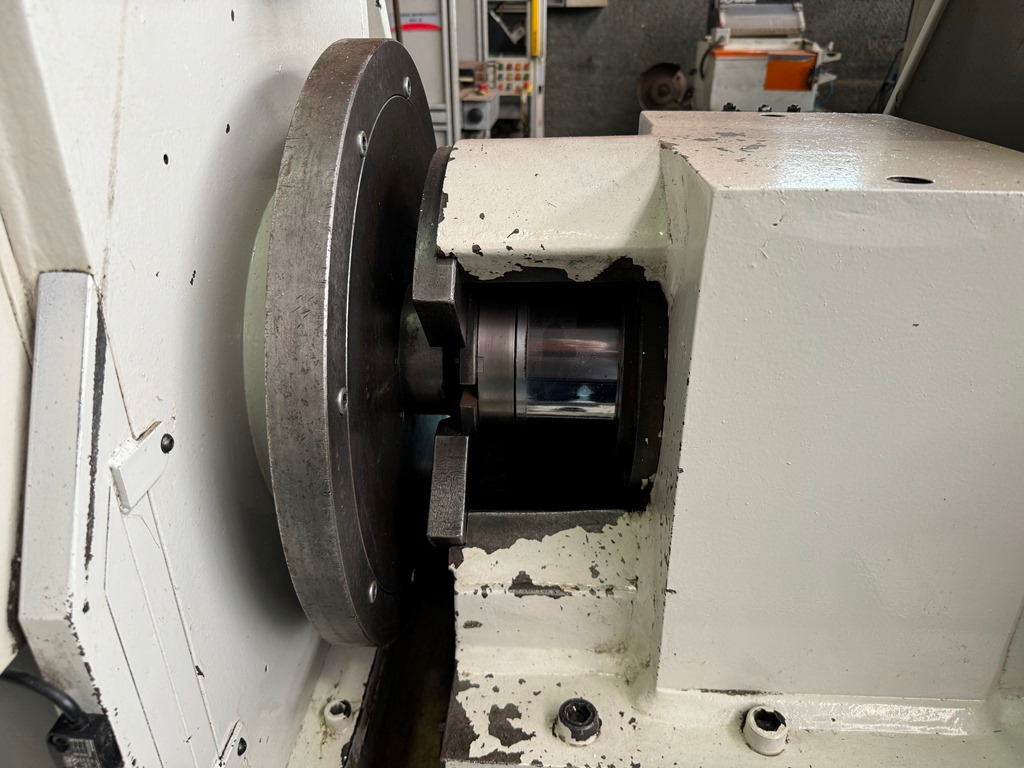

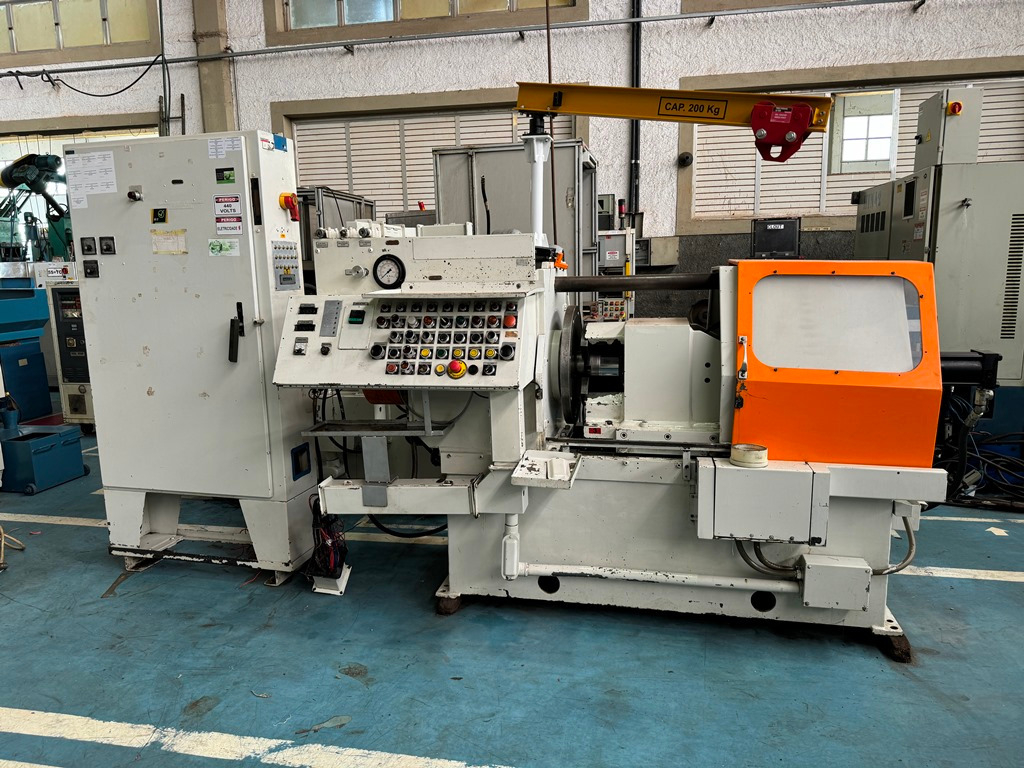

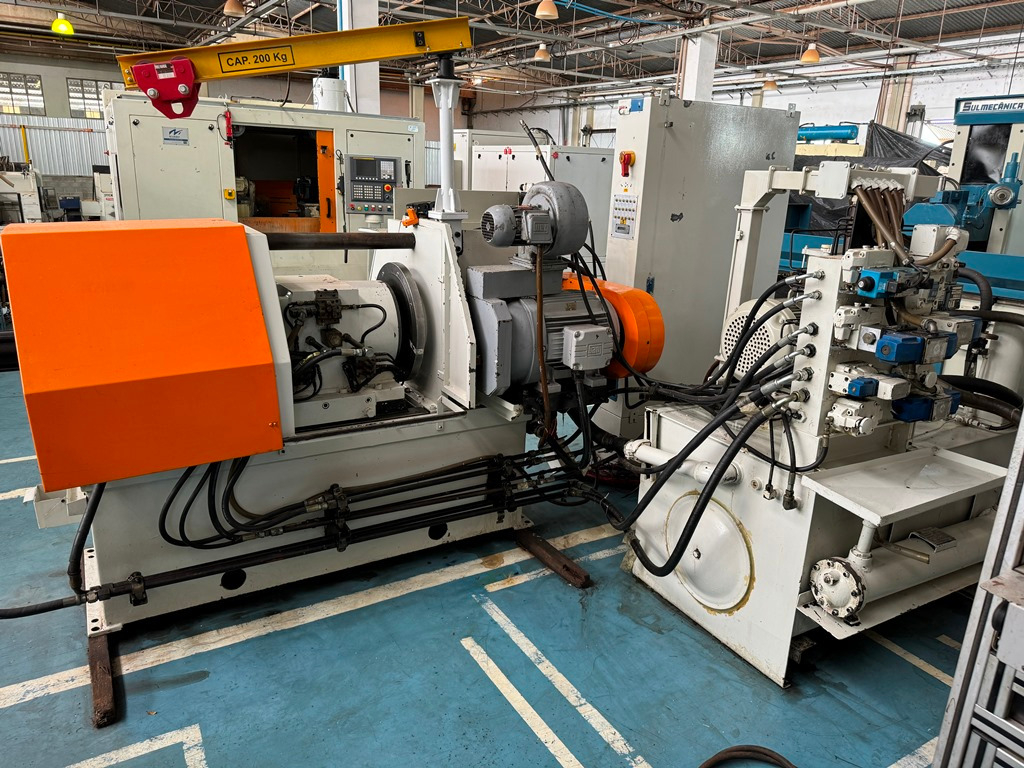

MÁQUINA DE SOLDA POR FRICÇÃO INERCIAL MANUFACTURING TECHNOLOGY MODELO M120 - 19000KW2

Máquina: MAQUINA DE SOLDA POR FRICCAO INERCIAL HIDRAULICA

Marca: MANUFACTURING TECHNOLOGY
Modelo: M120
Capacidade: 19.000 WK2

DESCRIÇÃO GERAL

Motor Elétrico (Bomba Hidráulica)
* 15 HP – 1750 RPM – 480 V – Trifásico – 60 Hz

Motor Elétrico (Acionamento do Spindle)
* 20 HP – 1750 RPM – 480 V – Trifásico – 60 Hz

Pressão Máxima do Sistema Hidráulico
* 2400 PSI

Pressão Hidráulica Máxima (Empuxo / Thrust)
* 2200 PSI

Pressão Hidráulica Máxima (Fixação do Spindle)
* 1000 PSI

Pressão Hidráulica Máxima (Fixação do Dispositivo / Fixture Clamp)
* 1000 PSI

Vazão Hidráulica Máxima
* 26,4 GPM

Capacidade do Reservatório Hidráulico
* 100 galões (GAL)

Curso Máximo do Slide do Dispositivo (Fixture Slide)
* 355,6 mm (original: 14,00”)

Curso Máximo do Tirante (Drawbar)
* 15,875 mm (original: 0,625”)

WK² Máximo Recomendado
* 19,024 WK²

WK² Mínimo (Somente Spindle)
* 0,716 WK²

Temperatura Normal de Operação do Óleo
* 120° a 140°F

Corrente Máxima de Serviço Elétrico (480 V)
* 53 A

Rotação Máxima
* 5650 RPM

Trocador de Calor (Água) – Vazão Máxima (EUA)
* 25 GPM a 80°F

Observação importante:
O valor WK² refere-se à inércia rotacional do conjunto (porta-ferramenta, placa, peça etc.) e é crítico para não sobrecarregar o spindle e o acionamento.
