MÁQUINA DE CORTE PLASMA CNC PARA TUBOS - PLASMA TOP - ANO 2023

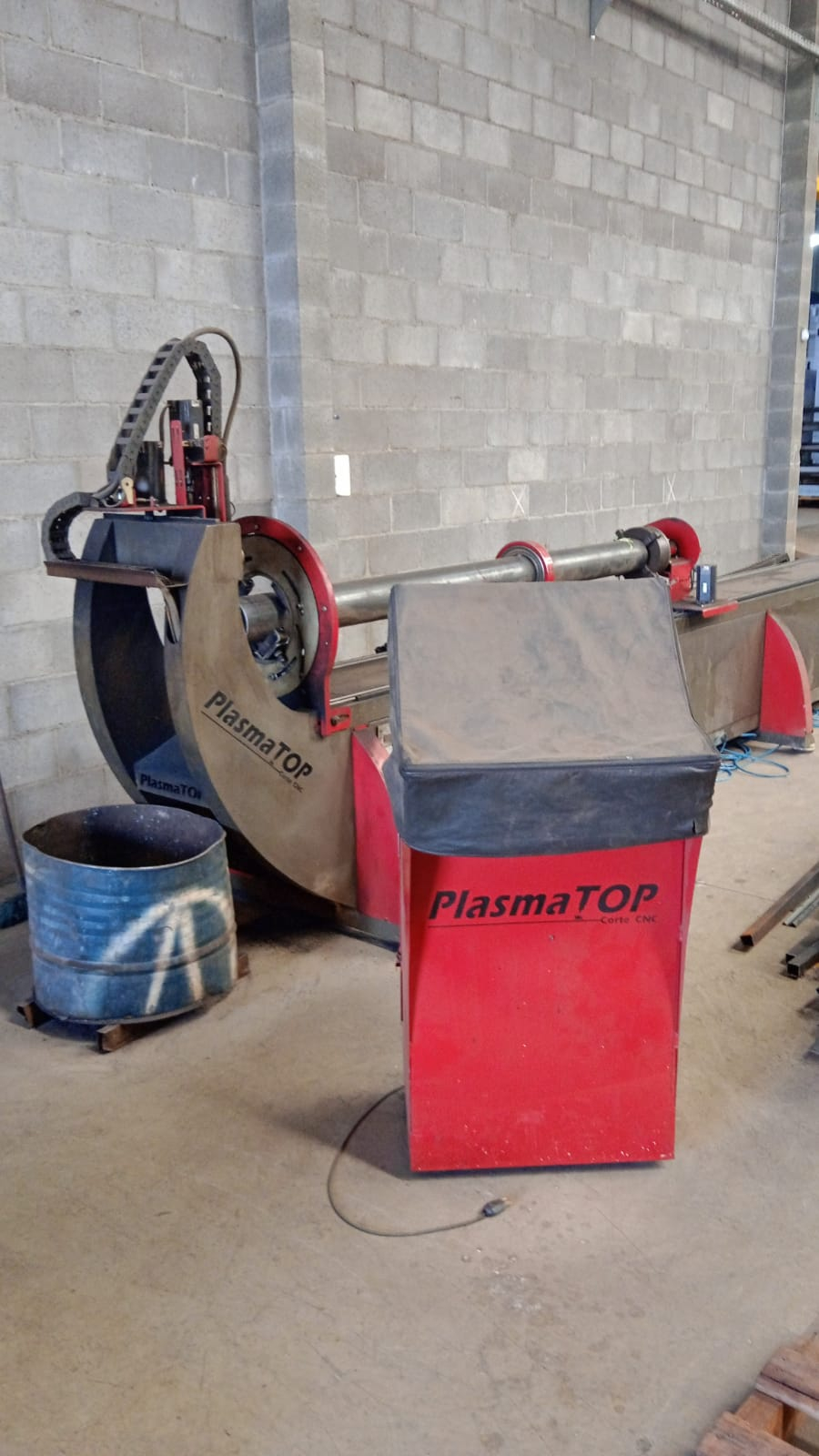

MÁQUINA DE CORTE PLASMA CNC PARA TUBOS
Marca: PLASMA TOP
Ano: 2023

Características Técnicas e Mecânicas da máquina:

Curso útil eixo X de: 6200mm
Curso útil eixo Y de: 250mm
Dimensão da maquina total de: 1400x7000mm
Servo motores de 8 N.M em todos os eixos de movimentação, maior velocidade e precisão no corte
Velocidade de deslocamento de 25 m/min. A máquina mais rápida do mercado, é + produção, podendo ter velocidades programadas de corte de 100 á 25000 mm/min;
Guias lineares retificadas de 20mm em todos os eixos, dando maior precisão do movimento da máquina
Movimento por engrenagem e cremalheira SAE1045 módulo 1
Peso Bruto aproximado de 1 Tonelada
Estrutura tubular treliçada em aço 1020 de 80x80mm
Capacidade de corte de perfis de 30x30 até 150x150mm

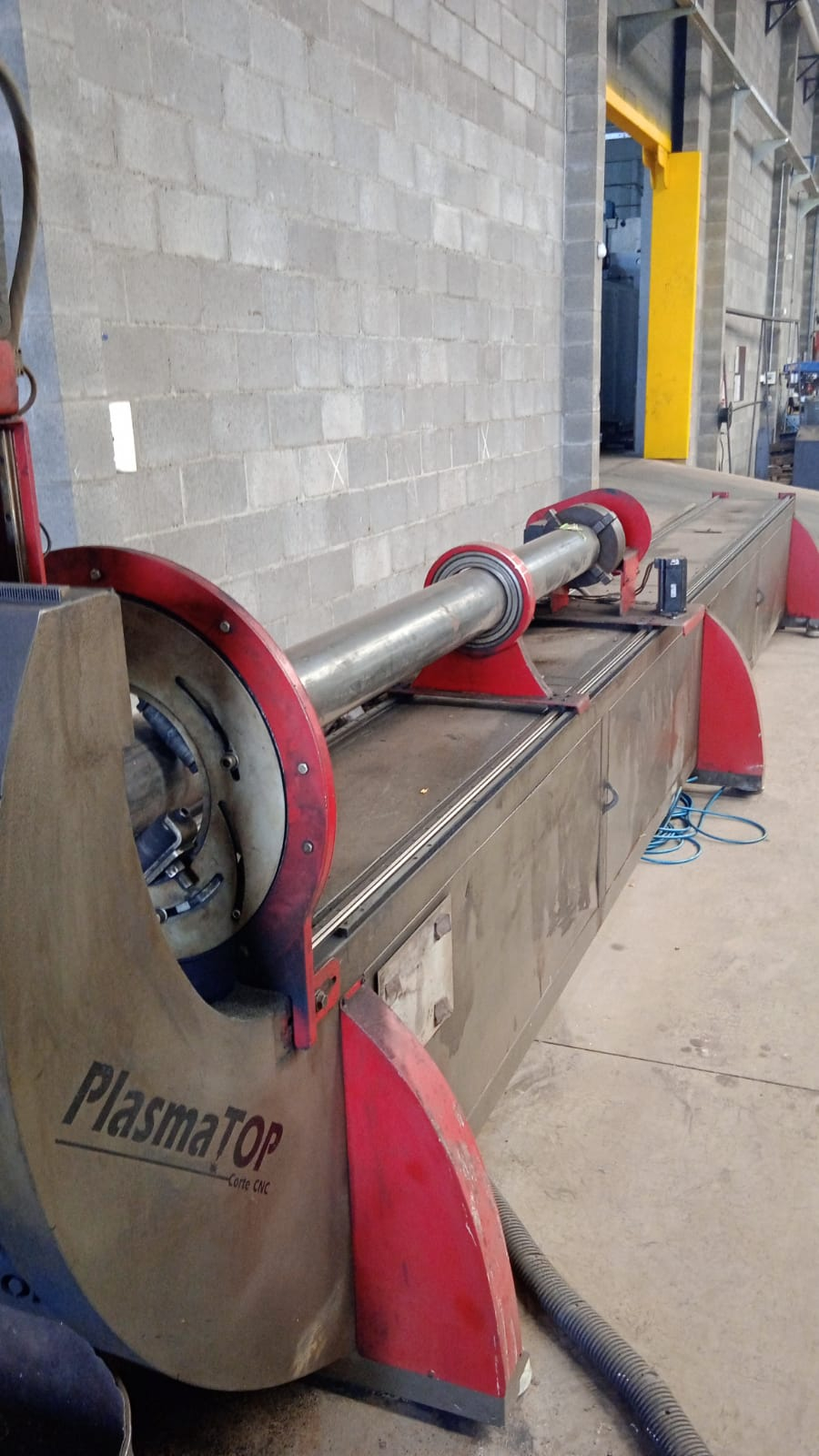

Sistema de Luneta Autocentrante, possibilitando o apoio correto dos tubos retangulares e oblongos;
Rampa de saída das peças cortadas
Corta todos os tipos de tubos, Redondos, Quadrados, Retangulares e Oblongos

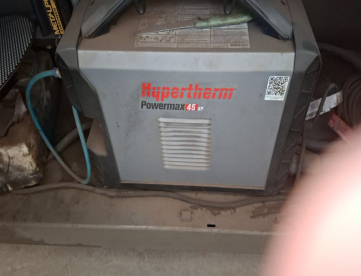

Fonte Plasma HYPERTHERM Powermax 45A corta de #0,9mm até 10mm em aço carbono

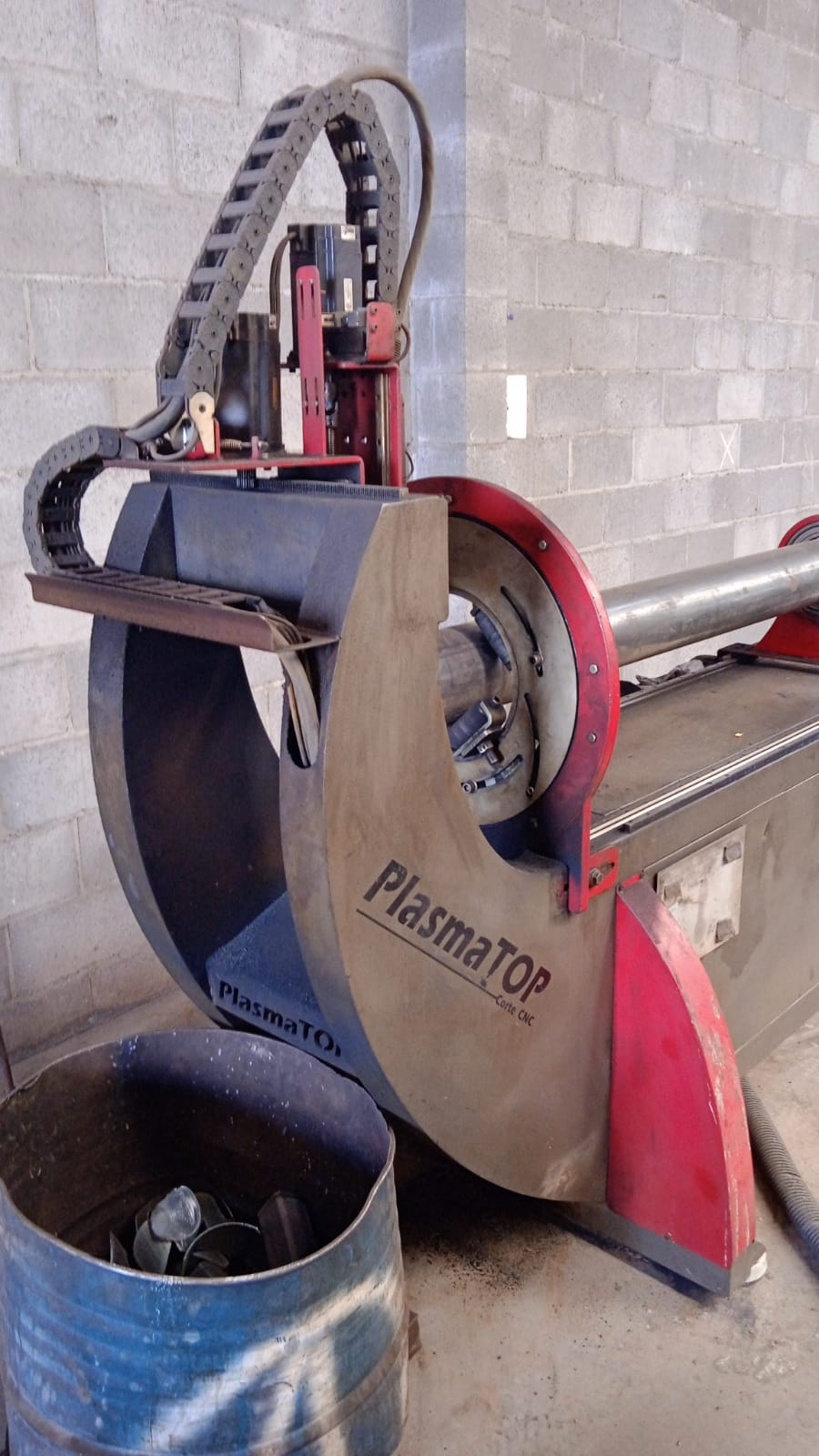

Placa rotativa de 10” do 4º Eixo com redução de 10:1
Fuso do eixo Z 16mm laminado a frio com castanha de poliacetal;
Suporte da tocha magnético a prova de colisão, evitando a quebra da tocha do plasma em caso de colisão;
6 pés de apoio reguláveis ao piso;
Cabos elétricos com malha blindada, sistema de esteira porta cabos para a proteção na movimentação;
Pintura automotiva texturizada cinza e vermelho;
Sistema de referenciamento dos tubos por contato, sempre mantendo a tocha centralizada;
Sensores finais de curso em todos os eixos, evitando a colisão;
Tratamento de ar incluídos, sendo regulador de pressão e secador de ar Metalplan, o que auxilia na durabilidade do consumível e qualidade no corte;
Projetada e fabricada por engenheiros treinados e registrados no CREA/PR.
Maquina PATENTEADA desde 2014, exclusividade PlasmaTOP;
Softwares de operação da maquina em português e de fácil operação;
Totem de comando em gabinete separado da máquina, sendo mais seguro e fácil operação.
