- Usado
- Código: opx022378
-
MG

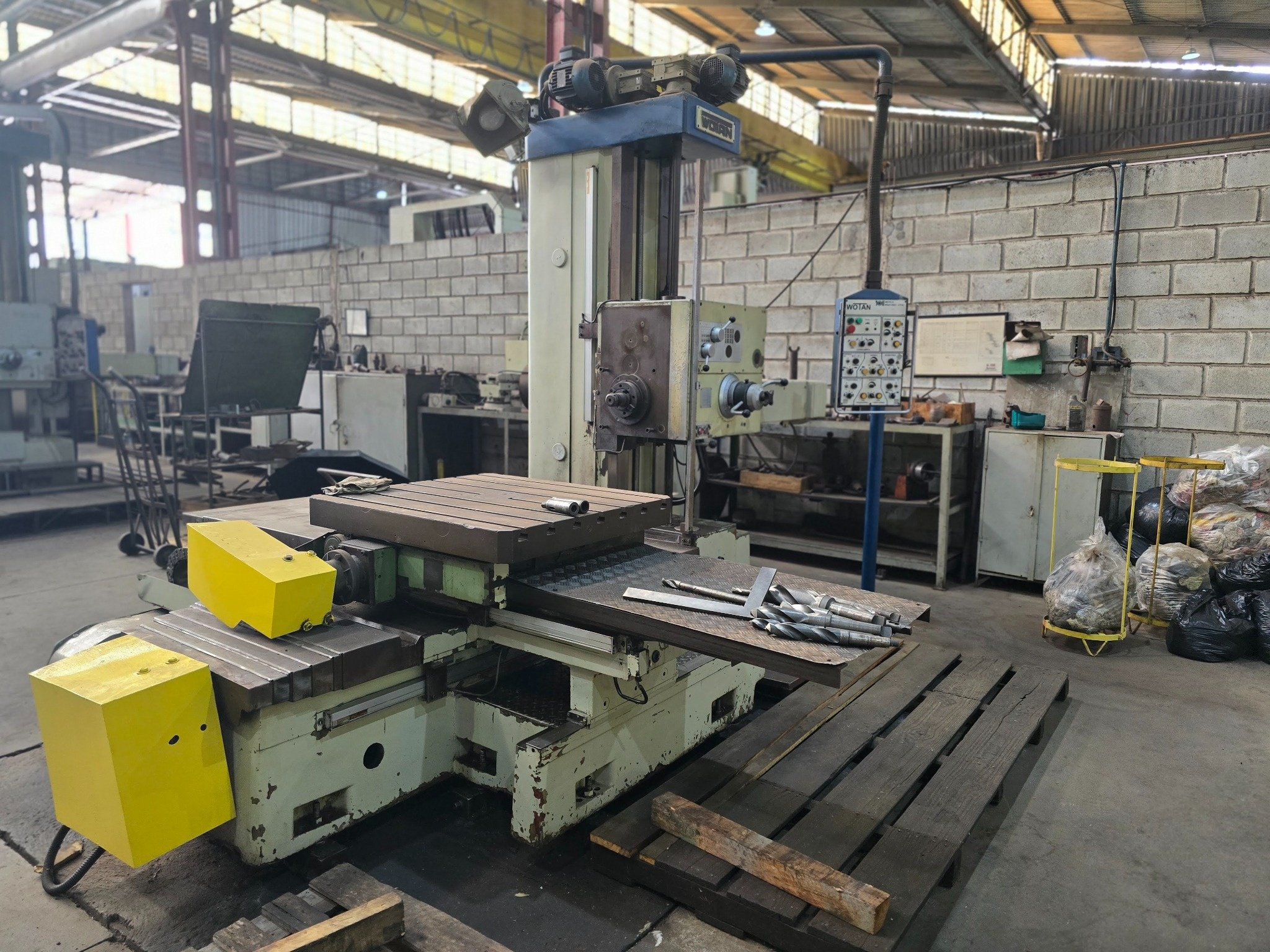

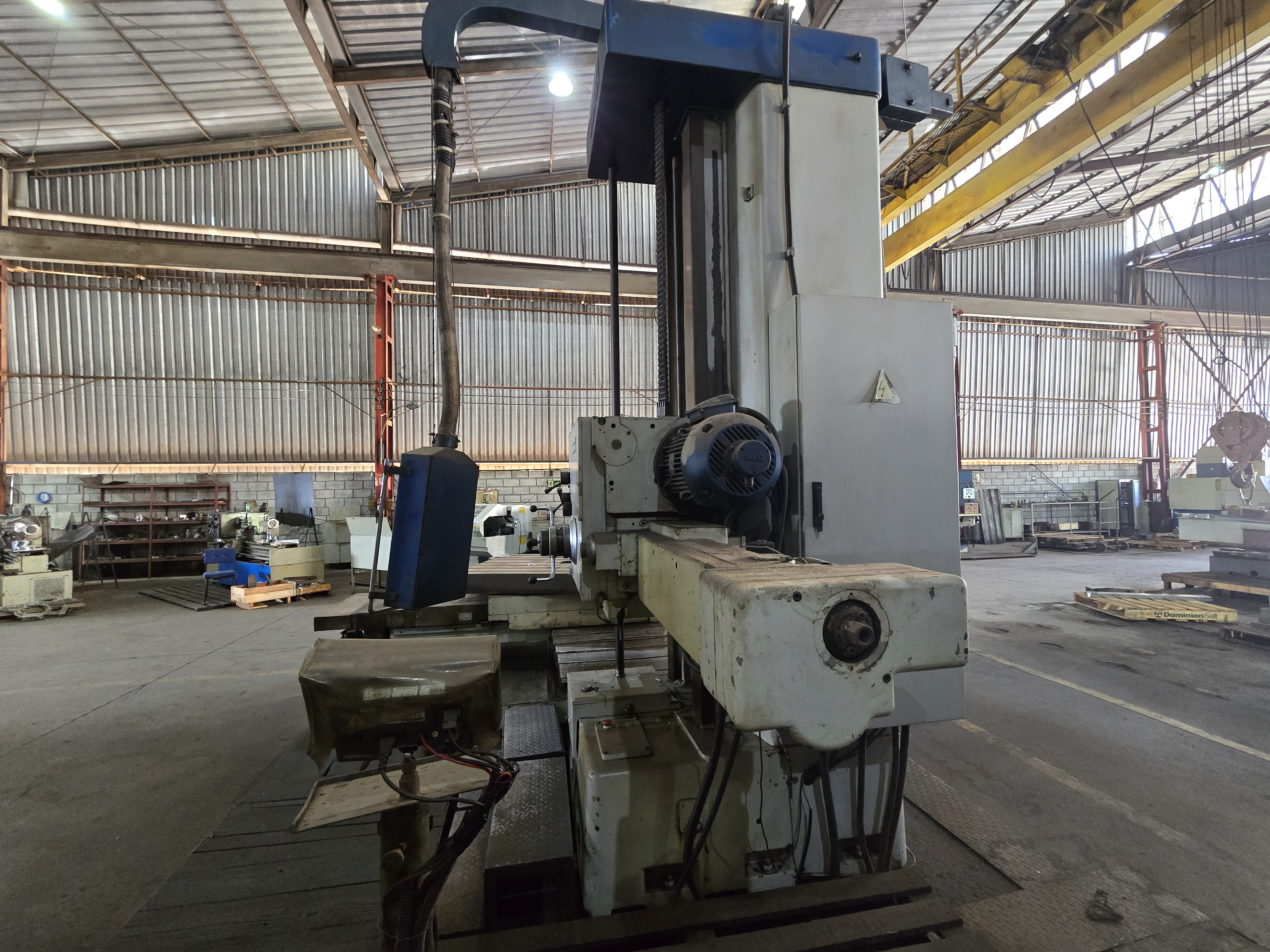

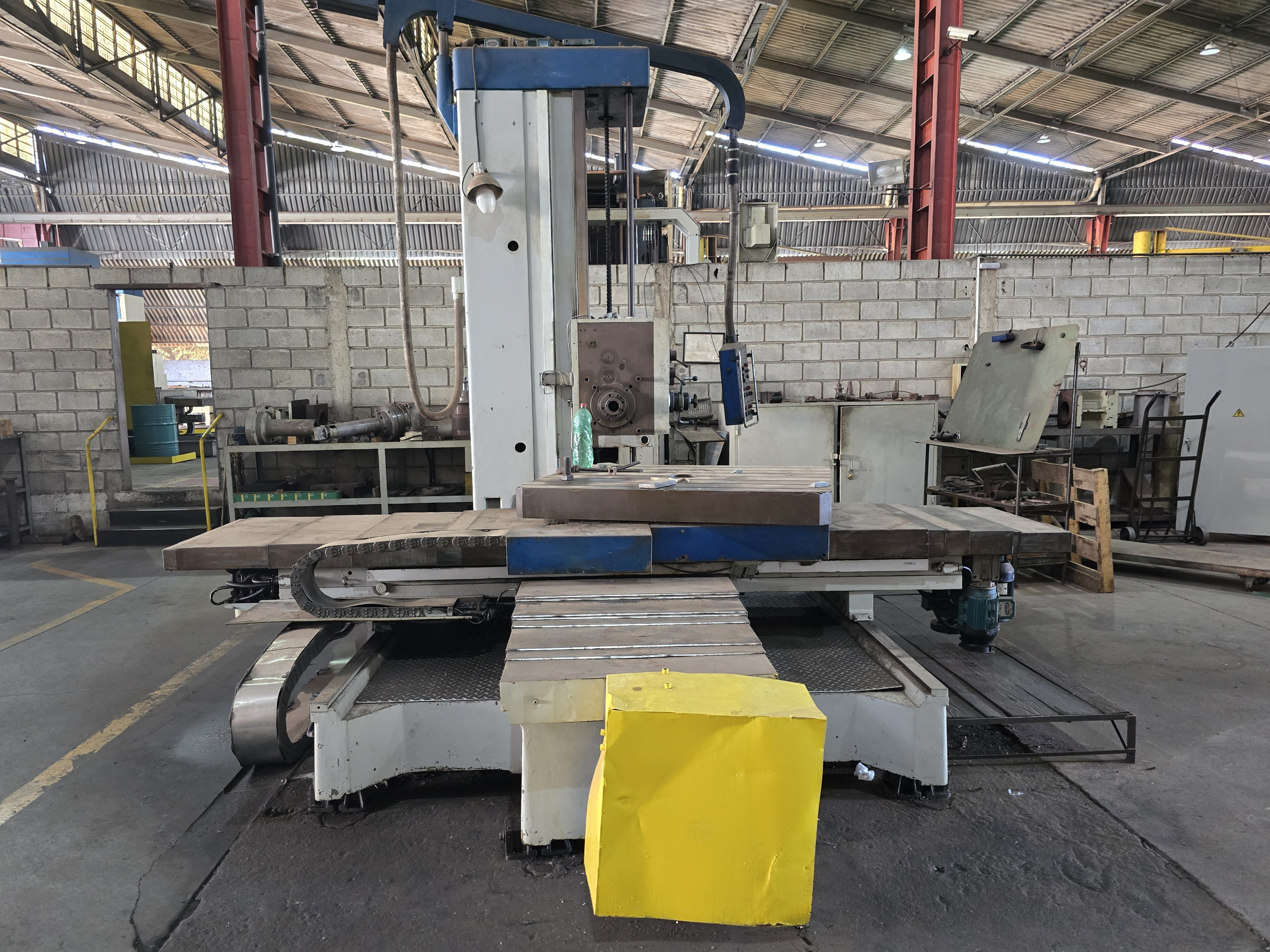

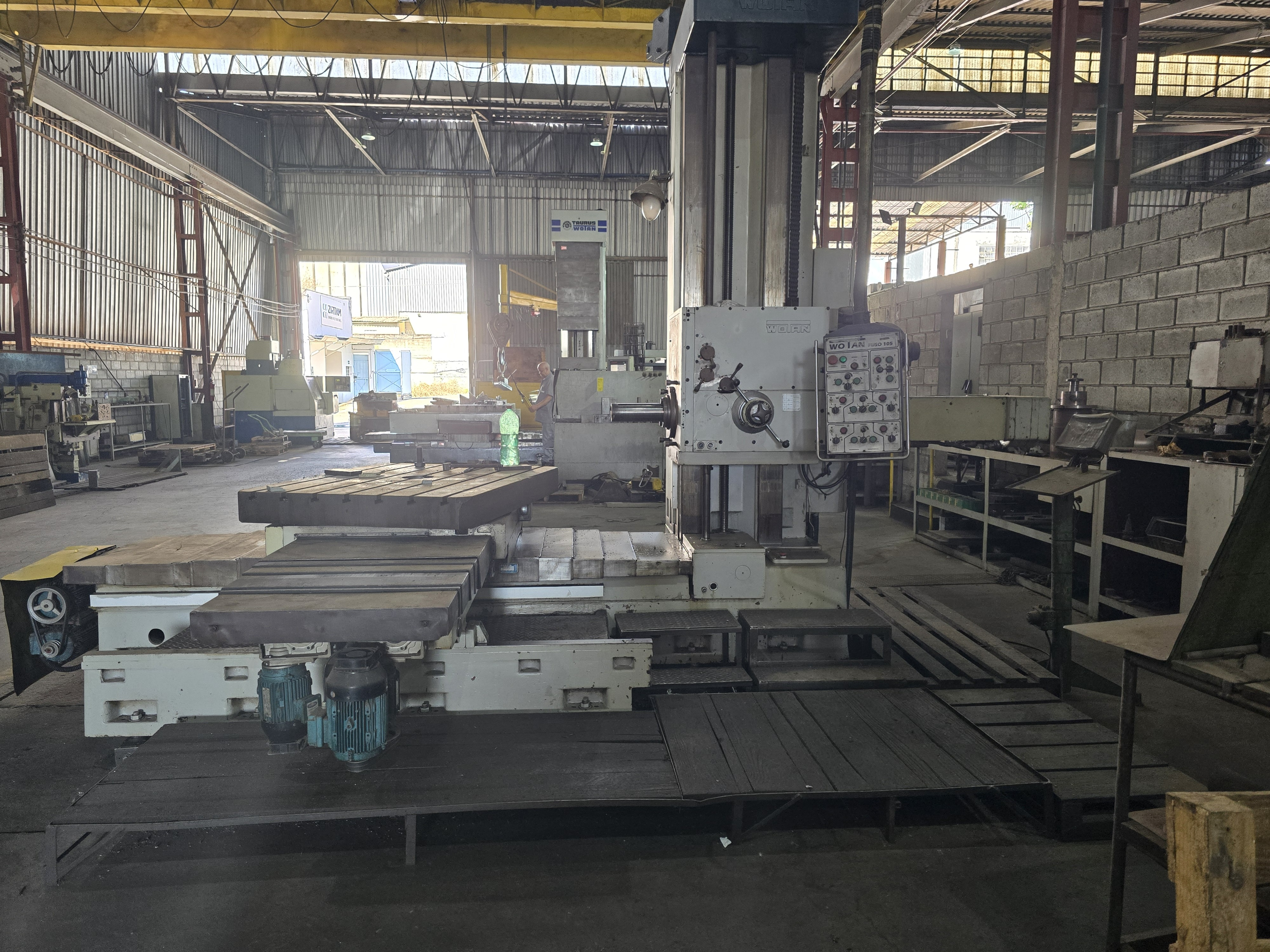

MANDRILHADORA HORIZONTAL - WOTAN - B105/120M
Marca: WOTAN
- R$ 400.000,00
Solicite um orçamento
Solicite um orçamento
MANDRILHADORA HORIZONTAL
Marca: WOTAN
Modelo: B105/120M
Cabeçote do fuso:
Diâmetro do fuso de furar: 105mm
Cone interno do fuso: ISO 50
Deslocamento longitudinal: 600 mm
Alojamento de ferramentas (Fresar): ISO 50 (171,45 mm)
Sujeição da ferramenta: A Motor
Deslocamento vertical (Eixo Y): 1.300 mm
Estágios de rotações 20 Gama de rotações: 12,5 - 1.000 rpm
Mesa Giratória:
Superfície de sujeição: 1.120 x 1.400 mm
Alcance giratório: 360°
Deslocamento transversal (Eixo X): 1.800 mm
Deslocamento longitudinal (Eixo Z): 1.500 mm
Avanços, roscas e cinemática:
Estágios de avanços: 27
Gama de avanços (rotativos): 0,025 - 10 mm/rot
Gama de avanços (lineares): 4 - 1.600 mm/min
Passos de rosca métrica: 14
Gama de passos de rosca: 0,25 - 10 mm
Marcha rápida (Fuso/Mesa/ Cab.): 3,5 m/min
DIMENSÕES FÍSICAS (CONFIGURAÇÃO REAL):
Comprimento do barramento (L₁): 3.870 mm
Comprimento total sem cobertura: 5.000 mm
Comprimento total com cobertura (L₂): 5.200 mm
Largura total com cobertura (B): 4.100 mm
Altura total da máquina (H): 3.800 mm
*** MÁQUINA EM PLENO FUNCIONAMENTO DISPONÍVEL PARA TESTES ***
Data de disponibilidade: 07/07/2026
UPGRADES & MODERNIZAÇÕES DE ALTO DESEMPENHO
Réguas Digitais nos 3 Eixos (X, Y e Z): Sistema de medição digital integrado, proporcionando leituras precisas em tempo real e eliminando falhas operacionais analógicas.
Fuso de Esferas no Eixo Vertical: Substituído para garantir movimentação perfeitamente linear do cabeçote, eliminando folgas de reversão e aumentando a vida útil do conjunto mecânico.
Inversores de Frequência Dedicados: Aplicados em todos os movimentos dinâmicos, permitindo um ajuste infinitamente mais flexível de velocidades, acelerações suaves e proteção elétrica dos motores.
Código: OPX022378
Data de Criação: 07/07/2026
