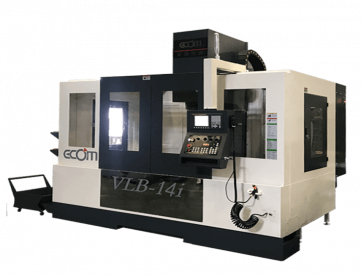

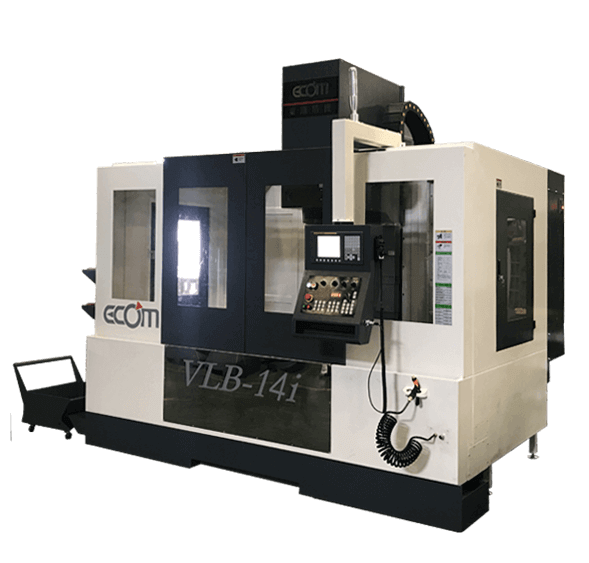

CENTRO DE USINAGEM VERTICAL - ECOM - VLB 14i - NOVO - 1400 x 750 x 650 MM

CENTRO DE USINAGEM VERTICAL
Marca: ECOM
Modelo: VLB-14i
Ano: NOVO

Comando CNC: Fanuc

Cursos Usináveis:
X = 1400mm
Y = 750mm
Z = 650mm

Centro do fuso para Z - Trilho: 830 mm
Nariz do eixo para mesa: 120 - 770 mm

Tamanho da mesa: 1500 x 750 mm
T - Ranhura (número*largura*passo) 5*18mm*150mm
Carga máxima da mesa 1.500kg

Fuso Cônico BT-50
RPM do fuso 50-8.000 rpm
Avanço rápido (X,Y): 30m/min
Avanço rápido (Z): 20m/min
Trocador automático de ferramentas: 24 posições (troca 4.5 seg)

Máx. Diâmetro da ferramenta
*Comprimento (adjacente) Φ220 x 350mm (Φ110x350mm)
*Max. Ferramenta Peso 15kg

Motor de fuso: 15/18.5 kW
Servomotor do eixo XY: 3,0 kW
Servomotor do eixo Z: 3.0 kW BS
Precisão de posicionamento (JIS) ± 0,005 mm / 300 mm
Precisão de repetição (JIS) ± 0,003 mm

Peso Aproximado da Máquina: 10.500kg
Medição do espaço no piso: 4340 x 3510 x 3150mm

Acessórios Standard:
- Protetor contra respingos totalmente fechado
- Quadro Elétrico com Trocador de Calor
- Lâmpada de trabalho
- Lâmpada de alarme
- Líquido refrigerante de alta pressão e pistola de ar
- Bocal de jato de ar e refrigerante do eixo
- Rosqueamento Rígido
- Sistema de lubrificação automática
- Função de cartão CF editável
- Volante portátil (MPG) Interrupção automática e sistema de desligamento
- Blocos e parafusos de nivelamento
- Ferramentas e caixa de ferramentas
- Sistema de lavagem de cavacos
- Sistema de refrigeração do eixo
- Transportador de cavacos tipo parafuso + carrinho
- Manual de operações

A série VLB i oferece alinhamento ideal do motor e da caixa de engrenagens, garantindo nenhum deslocamento e garantindo um movimento suave e constante do cabeçote ao longo do eixo Z.

Este design reduz significativamente a torção no cabeçote e garante rigidez ideal, precisão de longo prazo e repetibilidade.

Os fusos esféricos pré-tensionados de grande diâmetro possuem um design pré-carregado com porca dupla, eliminando o potencial crescimento térmico e promovendo alta precisão e posicionamento em alta velocidade.

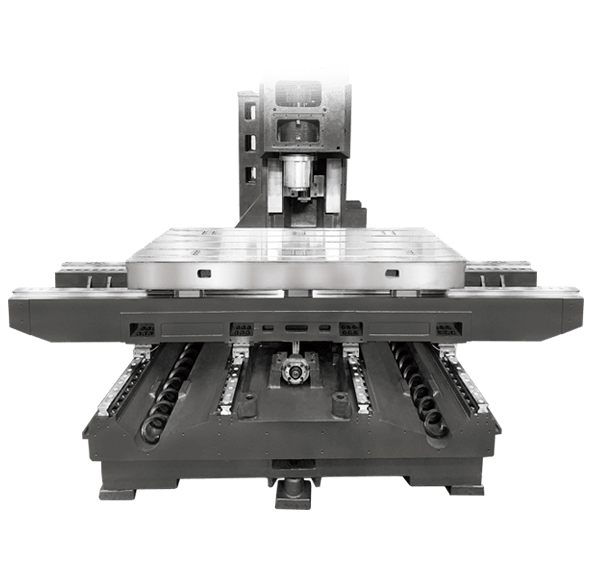

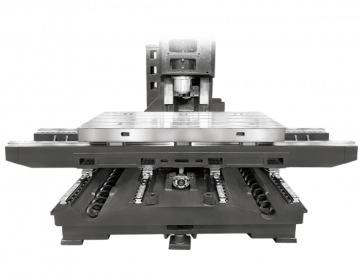

As guias lineares de rolos X&Y suportam totalmente a sela e a mesa de trabalho da máquina, proporcionando excelente precisão dos eixos X&Y em toda a faixa de deslocamento da máquina. Isto é crítico durante a usinagem de peças pesadas. Pode evitar a deflexão e é um fator chave na manutenção da exatidão e precisão da peça.

As áreas de superfície deslizante Z e as pontas são revestidas com Turcite-B e raspadas à mão para ajuste e alinhamento perfeitos
