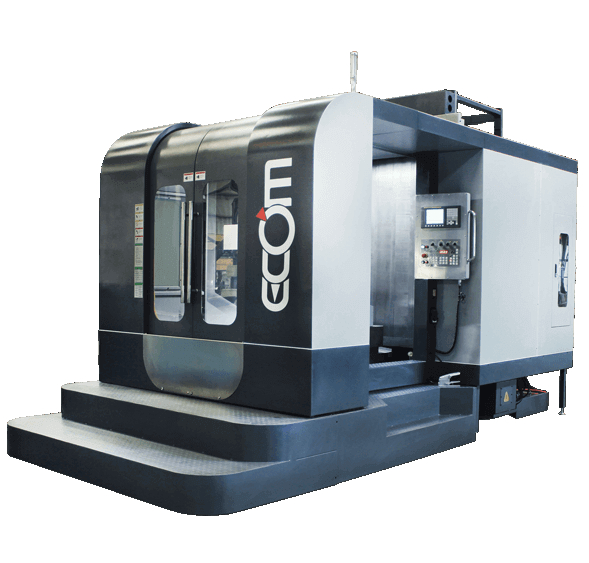

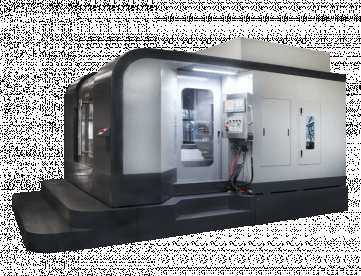

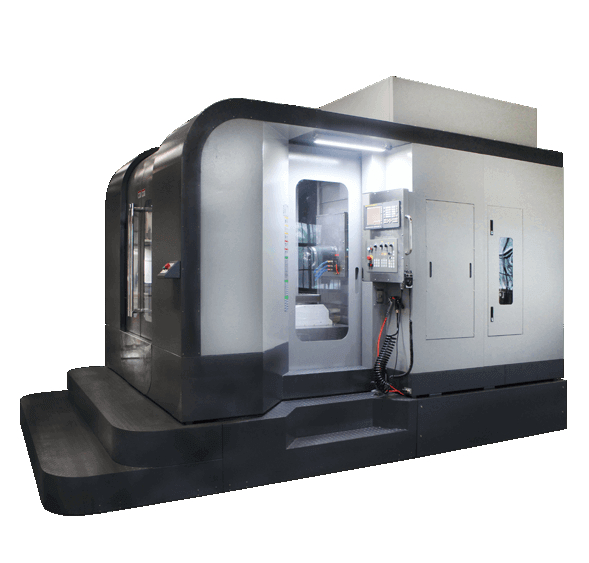

CENTRO DE USINAGEM HORIZONTAL - DUPLO PALLET 630 x 630 MM - ECÓM - HMC 630A - NOVO - 1050 x 850 x 950MM

CENTRO DE USINAGEM VERTICAL
Marca: ECOM
Modelo: HMC 630A
Ano: NOVO

Comando CNC: Fanuc Oi-MF-a

Cursos Usináveis:
X = 1050mm
Y = 850mm
Z = 950mm

Centro do Eixo para superfície do palete: 90 - 940mm
Nariz do eixo para Palete: 150 - 1100 mm
Tamanho da mesa (2 pallets): 630 x 630 mm
Mesa opcional: grau em grau ou milesimal

Configuração de superfície da mesa: M16-125mm
A Carga Máxima da mesa: 1200kg

Fuso Cônico BT-50 (Direct Drive)
RPM do fuso 8.000 rpm
Avanço rápido (Z): 24m/min
Trocador automático de ferramentas: 30 posições (troca 4.5 seg)

Máx. Diâmetro da ferramenta
*Comprimento (adjacente) Φ200X350mm (Φ105X350mm)
*Max. Ferramenta Peso 15g

Motor de fuso Direct Type: 22/26kW (140Nm)
Servomotor do eixo X: 7kW (30Nm）
Servomotor do eixo Y: 6kW (38Nm)BS
Servomotor do eixo Z: 7kW (30Nm)
Servomotor Eixo B : 3kW (12Nm)

Precisão de posicionamento (JIS) ± 0,005 mm / 300 mm
Precisão de repetição (JIS) ± 0,003 mm

Peso Aproximado da Máquina: 15.500kg
Medição do espaço no piso: 6000 x 4600 x 3800mm

Acessórios Standard:
- Protetor contra respingos totalmente fechado
- Quadro Elétrico com Trocador de Calor
- Lâmpada de trabalho
- Lâmpada de alarme
- Líquido refrigerante de alta pressão e pistola de ar
- Bocal de jato de ar e refrigerante do eixo
- Rosqueamento Rígido
- Sistema de lubrificação automática
- Função de cartão CF editável
- Volante portátil (MPG) Interrupção automática e sistema de desligamento
- Blocos e parafusos de nivelamento
- Ferramentas e caixa de ferramentas
- Sistema de lavagem de cavacos
- Sistema de refrigeração do eixo
- Transportador de Cavacos tipo parafuso + carrinho
- Manual de operações

A série ECOM HMC é um centro de usinagem horizontal projetado especificamente para fuso cônico nº 50 e é ideal para produção em massa de peças grandes.

A máquina atende a uma ampla gama de necessidades de usinagem, principalmente nas áreas automotiva e de máquinas de construção.

A série ECOM HMC acomoda peças de trabalho com capacidade máxima de peças de 400~1200kg.

Todas as séries HMC possuem uma mesa rotativa de 4º eixo integrada.
