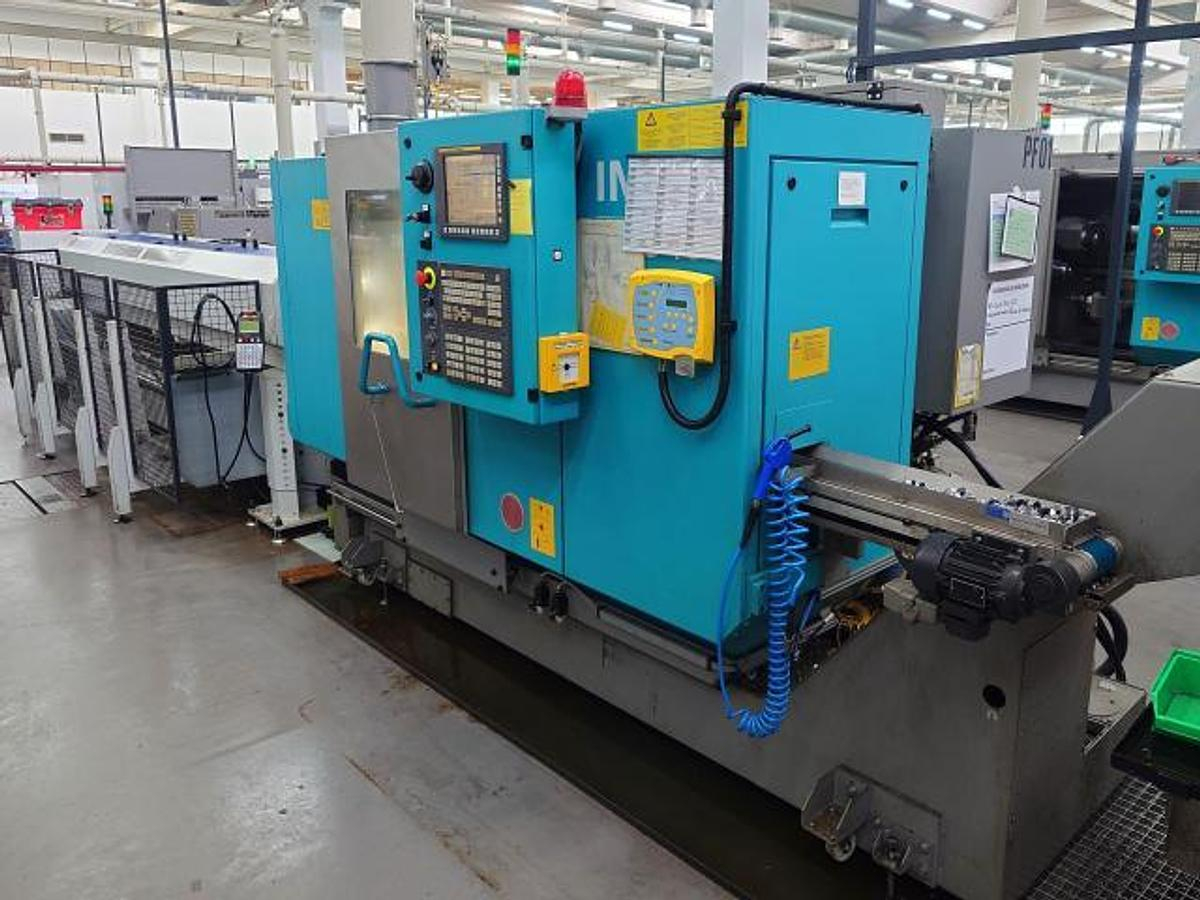

CENTRO DE TORNEAMENTO INDEX C100 - ANO 2015 - 10 EIXOS 3 TORRES COM TODAS AS ESTAÇÕES ACIONADAS -Y-C-X-Z -COM ALIMENTADOR DE BARRAS

CENTRO DE TORNEAMENTO COM 10 EIXOS

Marca: INDEX
Modelo: C100
Ano: 2015

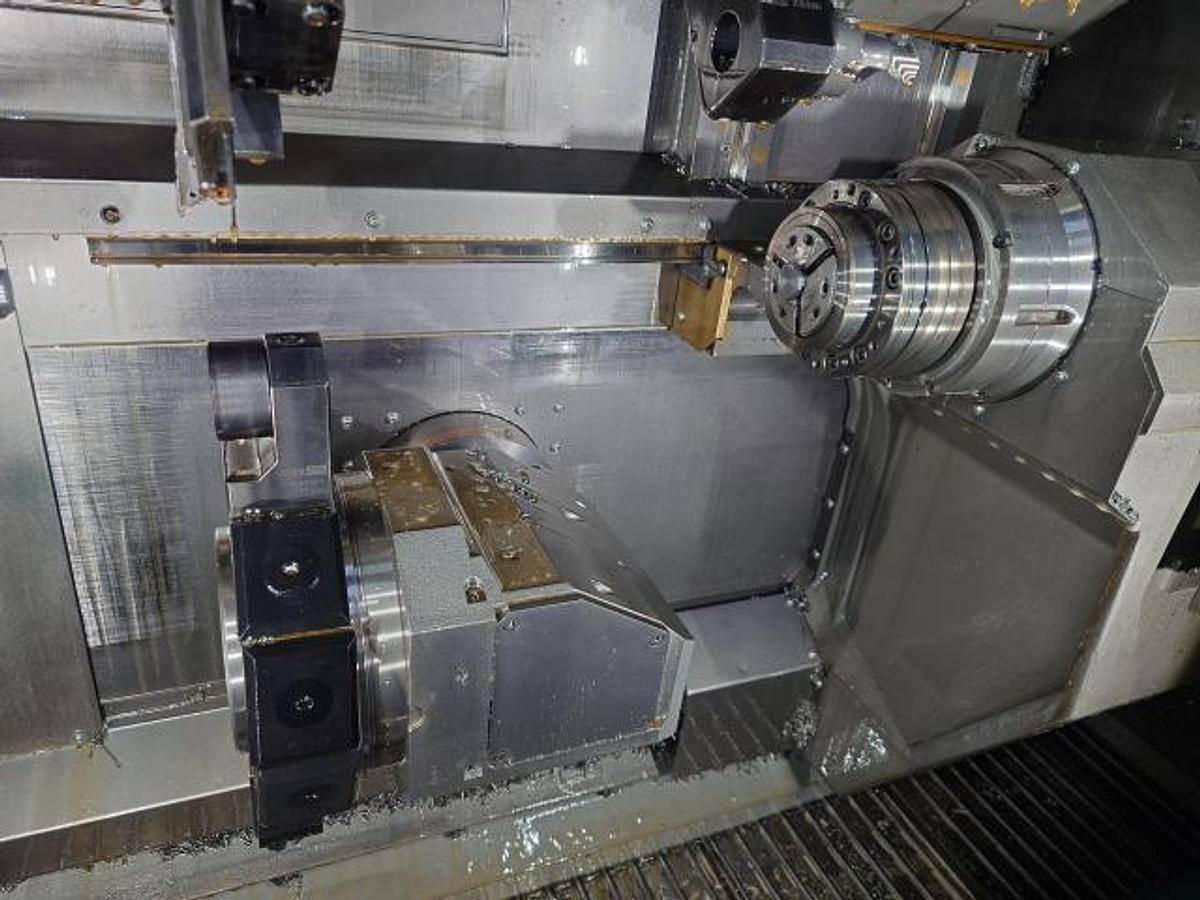

Centro de torneamento CNC de 10 eixos, 3 torres com todas as estações acionadas, eixo Y, C, X, Z...

Especificações a seguir:

DETALHES TÉCNICOS

Número de eixos: 10
Número de fusos: 2
Número de torres: 3

FUSO PRINCIPAL:

Ponta do fuso: A2-5
Potência do fuso: 22/29 [kW]
Velocidades do fuso: 7.000 [rpm]
Diâmetro máx. da barra: 42 [mm]
Diâmetro máx. do mandril: 110 [mm
Precisão de indexação do eixo C: 0,001 [°]

CONTRA-FUSO

Ponta do fuso: A2-5
Potência do fuso: 16,5/19 [kW]
Velocidades do fuso: 7.000 [rpm]
Diâmetro máx. da barra: 42 [mm]
Máx. Diâmetro do mandril: 110 [mm]
Precisão de indexação do eixo C: 0,001 [°]
Curso: 500 [mm]
Velocidade de avanço rápido: 60 [m/min]
Distância fuso/contrafuso: 515 [mm]

TORRE SUPERIOR ESQUERDA

Número de posições: 10
Número de posições motorizadas: 10
Curso X/Z: 70 / 250 [mm]
Curso Y: 70 [mm]
Tipo de ferramenta: VDI 25
Velocidade das ferramentas motorizadas: 8.000 [rpm]
Potência das ferramentas motorizadas: 4,2 [kW]

TORRE SUPERIOR DIREITA

Número de posições: 10
Número de posições motorizadas: 10
Curso X: 125 [mm]
Tipo de ferramenta: VDI 25
Velocidade das ferramentas motorizadas: 8.000 [rpm]
Potência das ferramentas motorizadas: 4,2 [kW]

TORRE INFERIOR ESQUERDA

Número de posições: 10
Número de posições motorizadas: 10
Curso X/Z: 70 / 400 [mm]
Curso Y: 70 [mm]
Tipo de ferramenta: VDI 25
Ferramentas motorizadas Velocidade: 8.000 [rpm]
Potência das ferramentas energizadas: 4,2 [kW]

FONTE DE ALIMENTAÇÃO

Tensão de alimentação: 400 [V]
Potência total instalada: 37 [kW]

PESO E DIMENSÕES

Área útil da máquina: 5990 x 1710 [mm]
Altura da máquina: 2140 [mm]
Peso da máquina: 5.500 [kg]

HORAS DA MÁQUINA

Número de horas de trabalho: 16079 [h]

EQUIPAMENTO

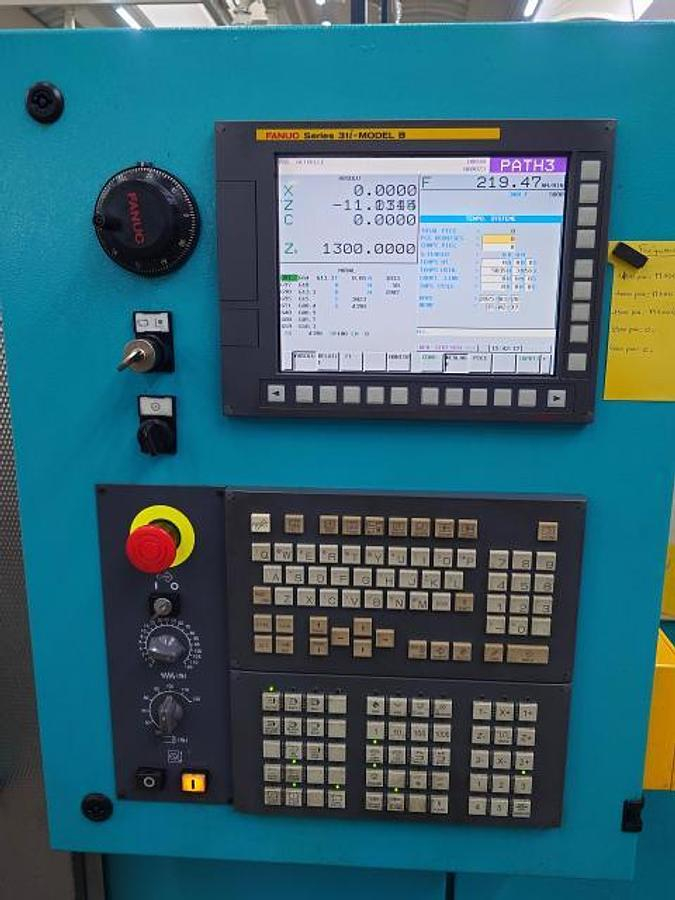

CNC: Fanuc Série 31i-B
Lâmpada de status de 3 cores
Tanque de refrigerante
com bomba de alta pressão
com unidade de filtragem de papel
Líquido refrigerante através do fuso
Transportador de cavacos: DROITE
Unidade de refrigeração
Coletor de peças
Faixa de transporte de peças

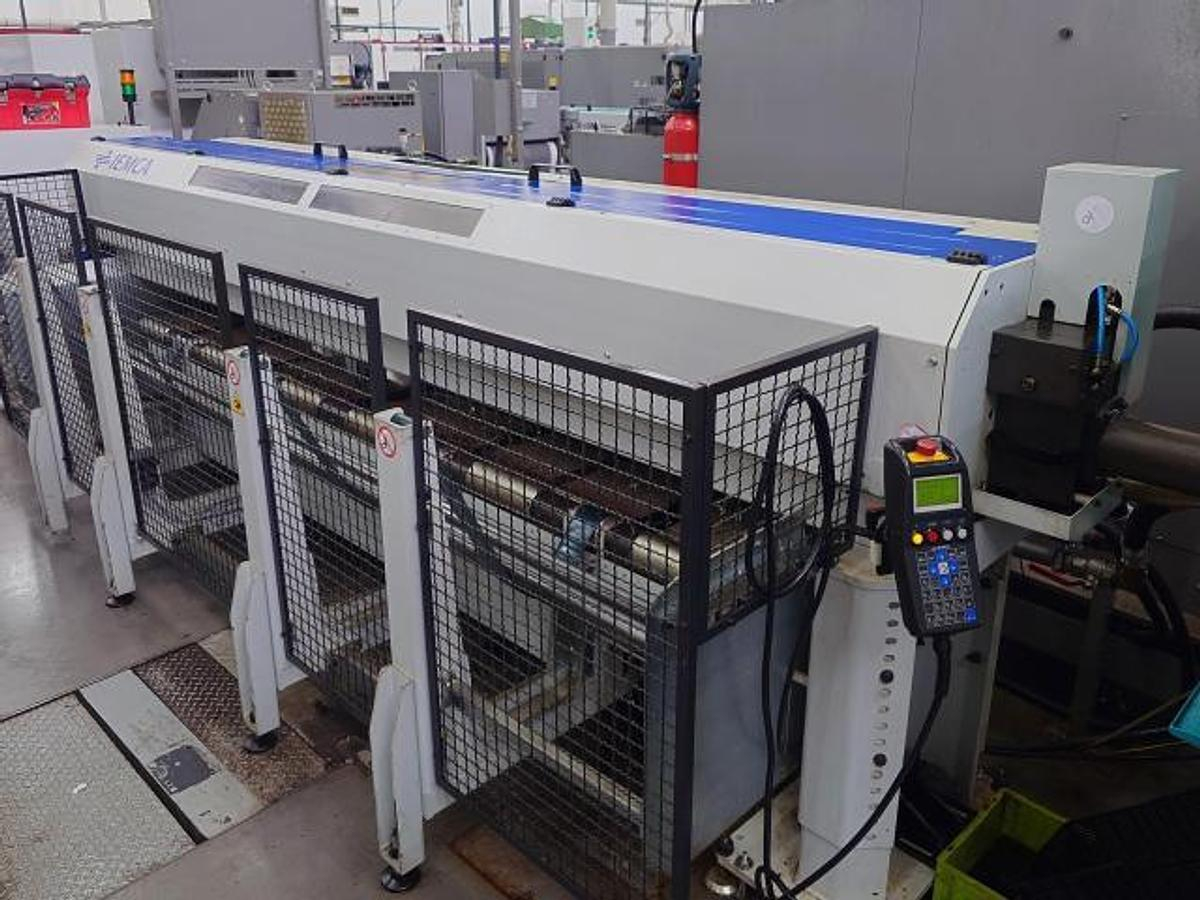

Carregador de barras: IEMCA MASTER 880/33 F
Extintor de incêndio *

*** MÁQUINA DISPONÍVEL NA EUROPA ***

PRAZO DE ENTREGA 60 DIAS / COM ENTREGA TÉCNICA

PREÇO FOB

Observação: o funcionamento não é garantido.

A verificação deve ser feita por uma organização qualificada do

comprador.
