- Código: opx06288
-
SP

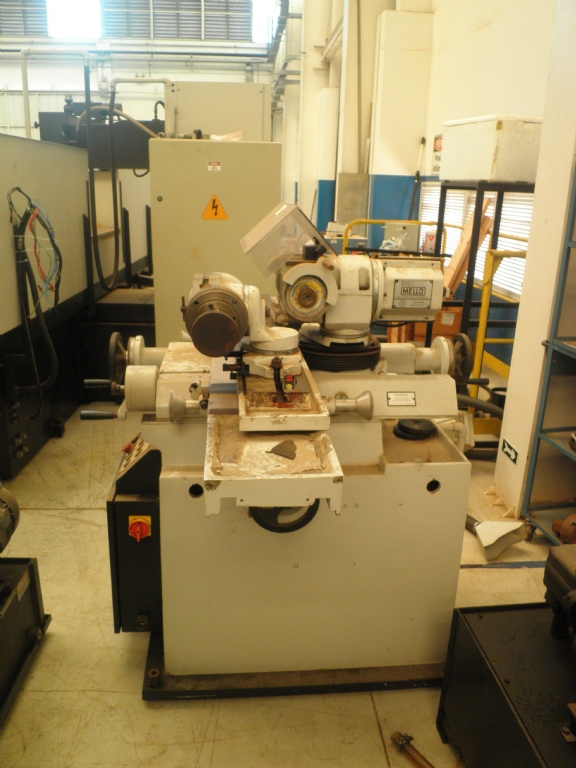

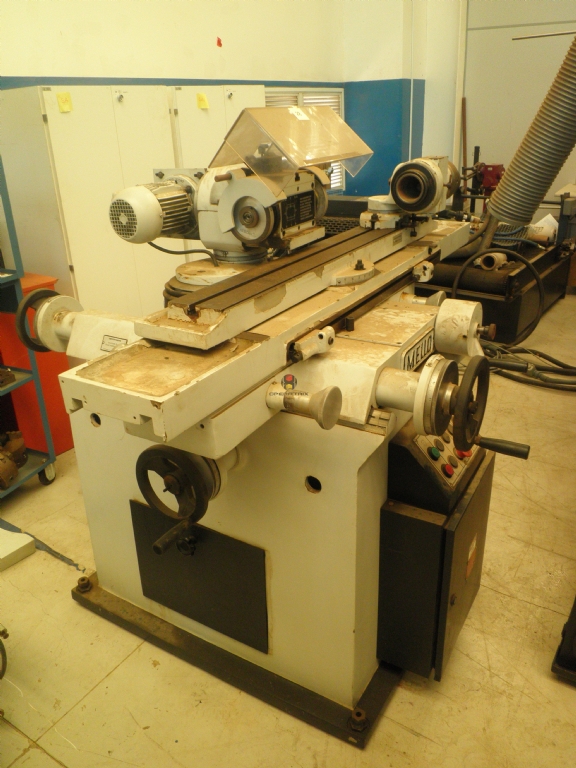

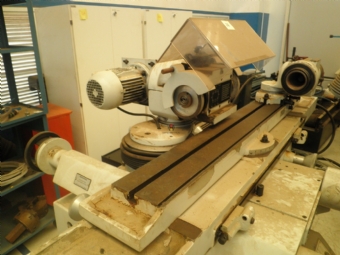

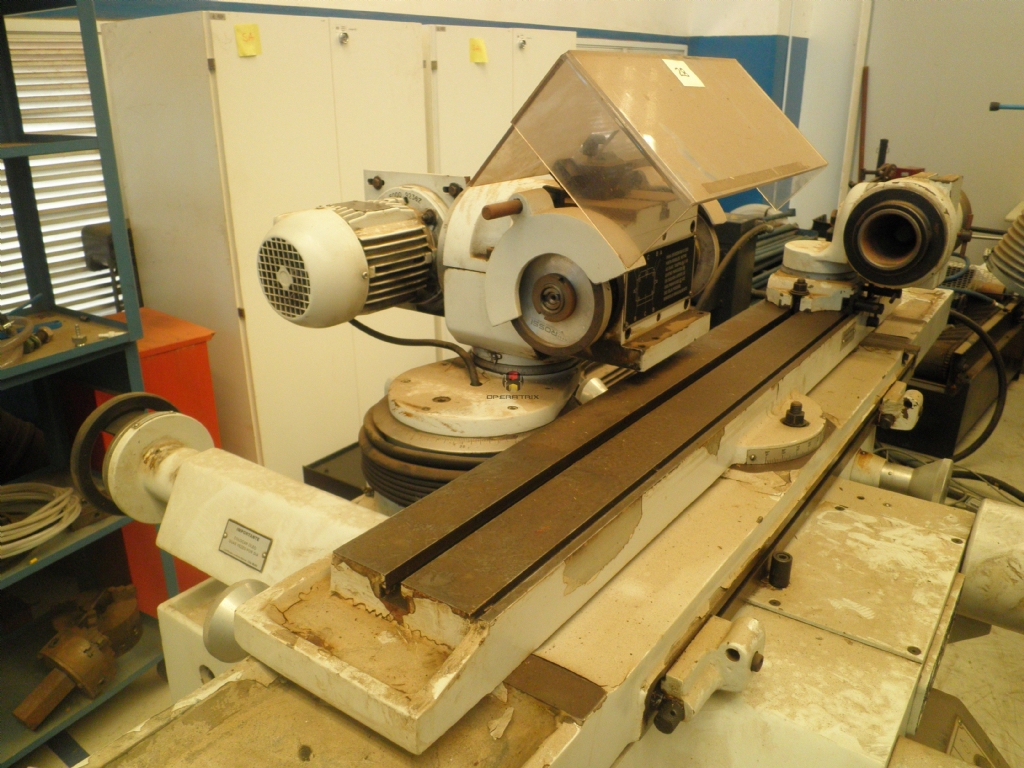

AFIADORA UNIVERSAL MELLO AMY 15 -ANO 2009- 650 MM
Marca:
Vendido
Vendido
Vendido
Vendido
- R$ 82.000,00
Solicite um orçamento
Solicite um orçamento
-
CARACTERÍSTICAS DIFERENCIADAS
Potência do motor dos rebolos - CV - 1
Rotações normais dos rebolos - RPM - 3550
Rotações dos rebolos com polias especiais - RPM
Giro do cabeçote porta-rebolos no plano horizontal - graus - 360
Giro do cabeçote porta-rebolos no plano vertical - graus - 360
Peso da máquina básica com acessórios normais - Kg - 1178
CARACTERÍSTICAS COMUNS
Capacidade
Diâmetro máximo admissível (com contra-pontas normais)-mm 270
Distância máxima entre contra-pontas - mm 890
Distância máxima entre o cabeçote porta-peças de uma velocidade e a contra-ponta - mm 720
Distância máxima entre o cabeçote porta-peças de quatro velocidades e a contra-ponta - mm 705
Cursos
Curso longitudinal da mesa - mm 625
Curso transversal do carro - mm 220
Curso vertical do cabeçote porta - rebolos - mm 200
Giro da mesa (meia-volta) - graus 180
Generalidades
Graduações na extremidade da mesa - mm/m 10
Graduações no centro da mesa - graus 90
Altura das pontas sobre a superfície da mesa - mm 120
Distância horizontal da spontas ao centro da ranhura T da mesa - mm 122
Superfície da mesa - mm 11125 x 140
Ranhura T da mesa - ISO 299 - mm 14

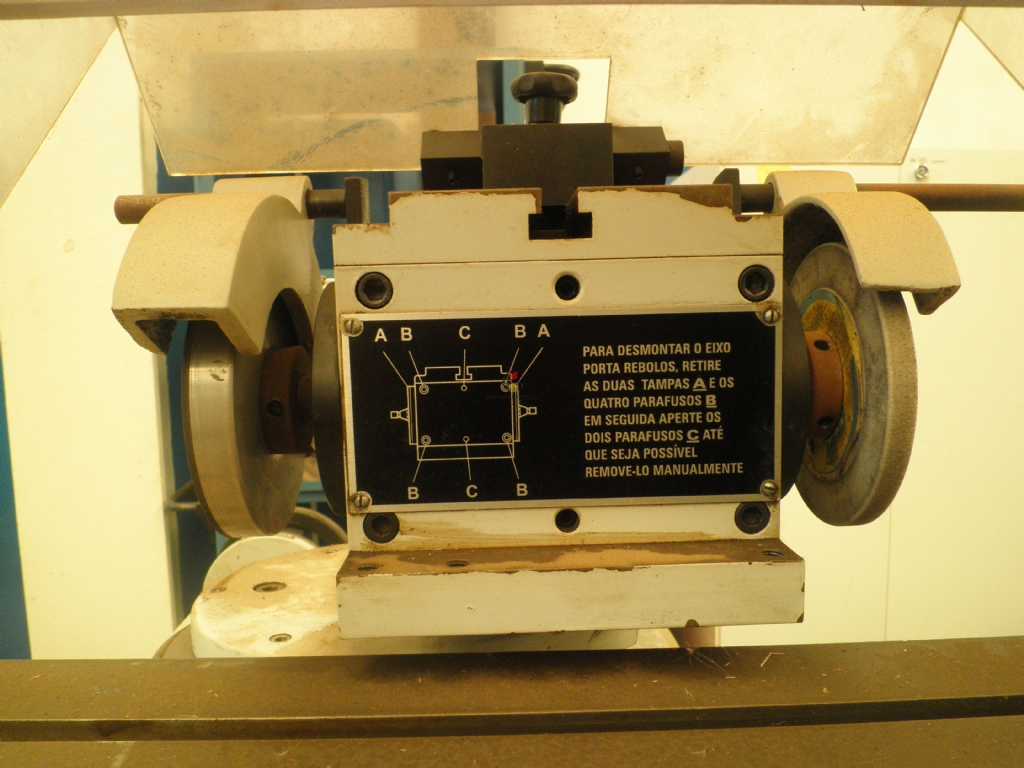

Cabeçote porta-ferramentas - F42
Cone da árvore de um lado MORSE 5
Cone do outro lado da árvore ISO 50
Rebolos normais
Copo reto: 127 x 38 x 32 mm (5" x 1,1/2" x 1,1/4")
Prato: 152 x 19 x 32 mm (6" x 3/4" x 1,1/4")
Reto: 152 x 13 x 32 mm (6" x 1/2" x 1,1/4")
Copo Cônico: 89 x 38 x 32 mm (3,1/2" x 1,1/2" x 1,1/4")
Caixa de embalagem 1860 x 1500 x 1450 mm
Código: OPX06288
