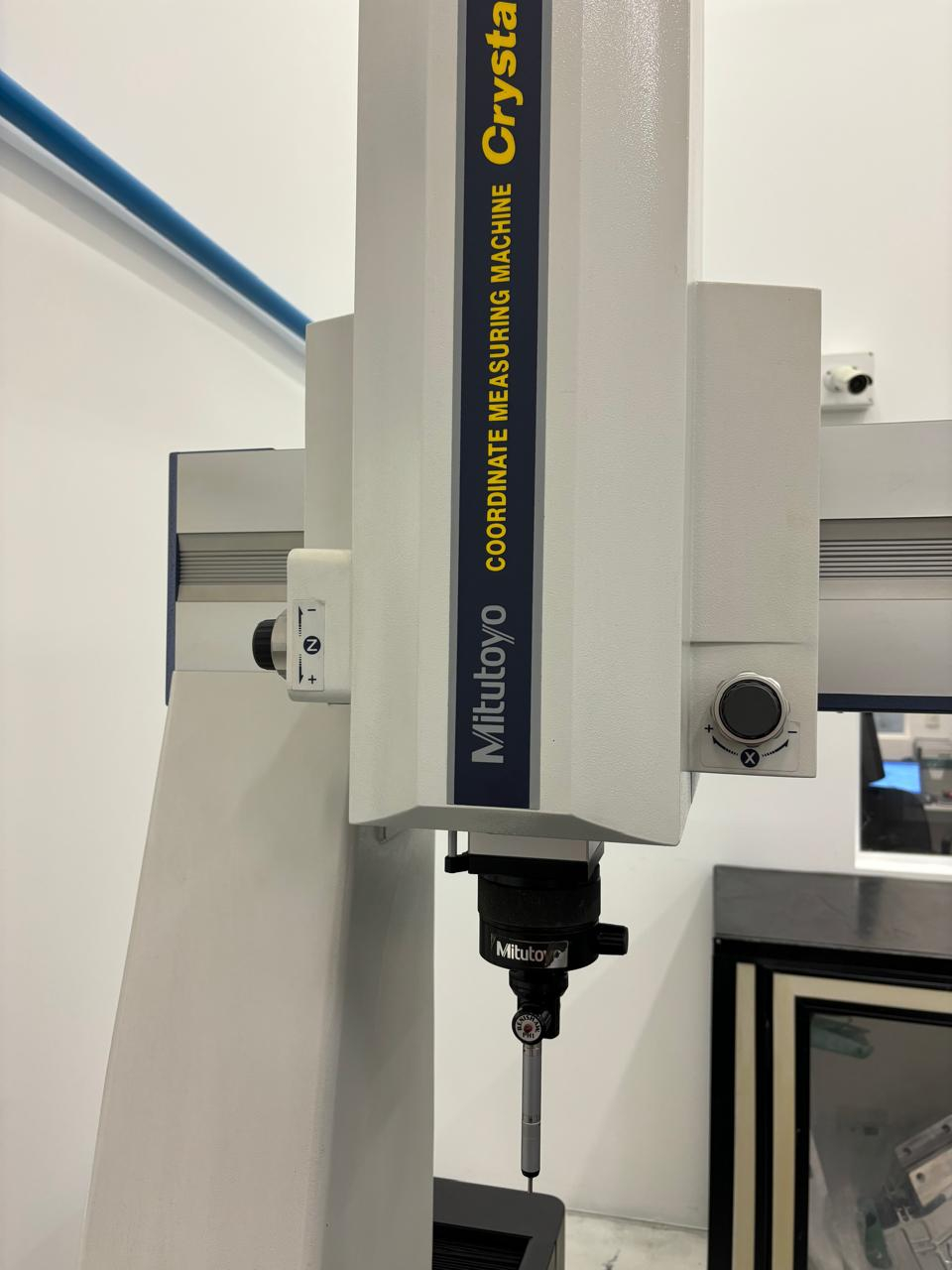

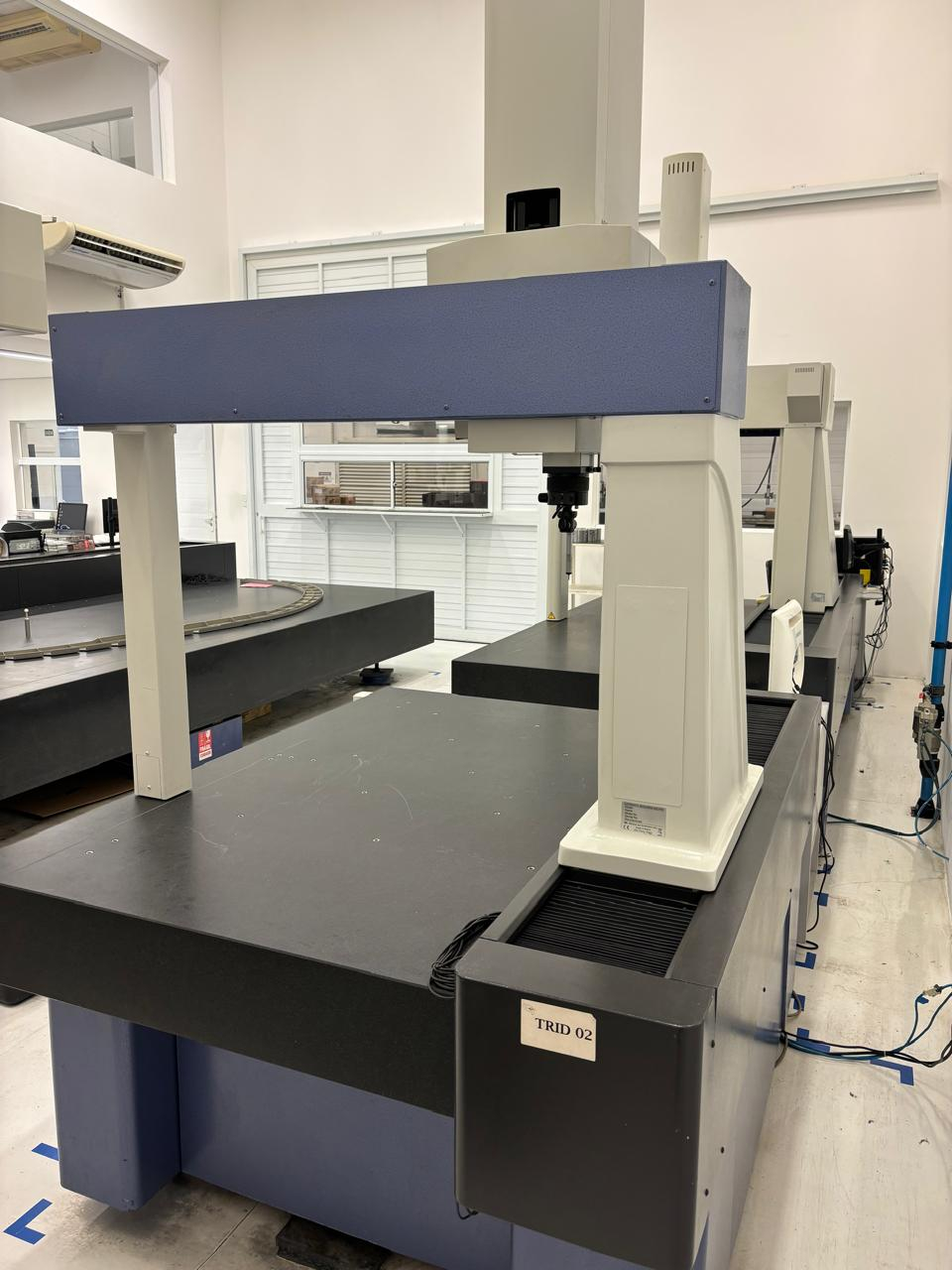

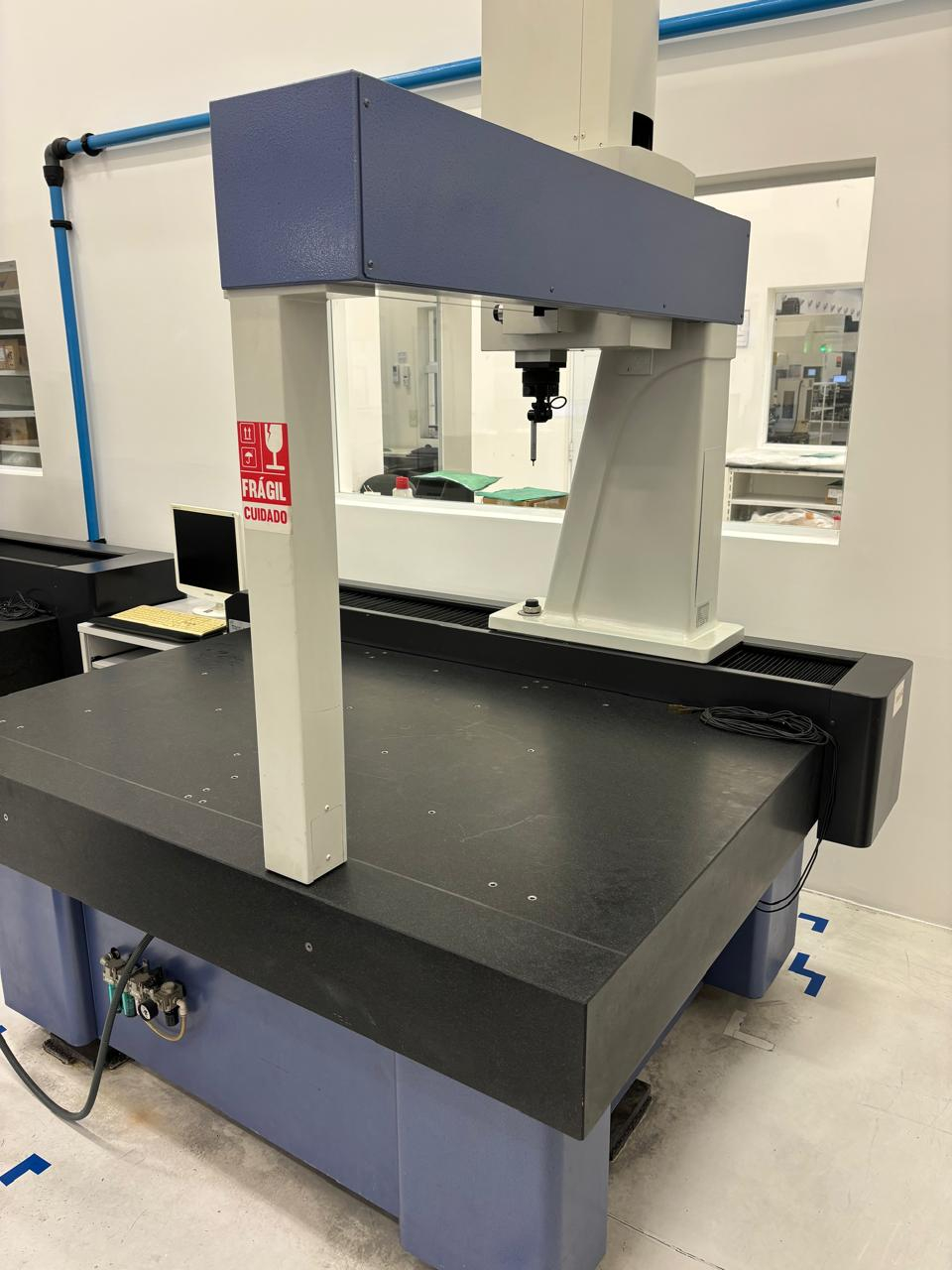

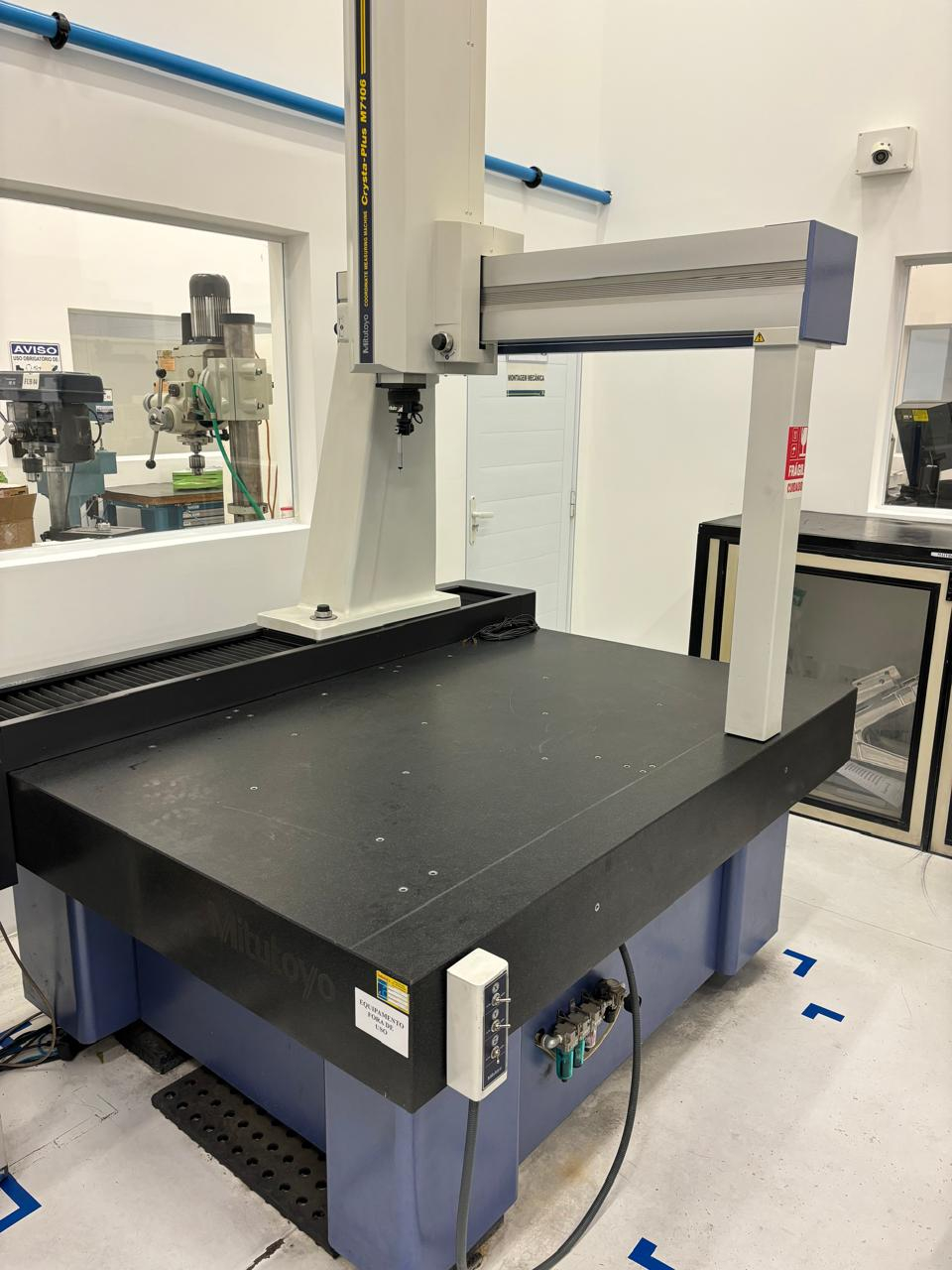

TRIDIMENSIONAL MANUAL MITUTOYO CRYSTA PLUS M7106- 700 X 1000 X 600 -ANO

TRIDIMENSIONAL MANUAL

MARCA MITUTOYO

MODELO CRYSTAL PLUS M7106

ANO ----

CAPACIDADE EIXO X: 700MM

CAPACIDADE EIXO Y: 1000MM

CAPACIDADE EIXO Z: 600MM

RESOLUÇÃO: 0.0005MM (0.5µM)

EXATIDÃO (A 20°C)/E0, MPE: E= (4,5+L/222)µM

EXATIDÃO (A 20°C)/PFTU,MPE: 5,0µM

TRAVA PNEUMÁTICA DE UM TOQUE

PARA CADA EIXO

 AJUSTE FINO PARA CADA EIXO EM

TODA A CAPACIDADE ÚTIL

ALTURA MAX. DA PEÇA: 800MM

PESO MAX. SOB A MESA: 800KG

PESO TOTAL (INCLUINDO SUPORTE): 1800KG

SISTEMA DE BALANCEAMENTO DO EIXO Z: CONTRAPESO

AR PRESSÃO: 0,4MPA (REDE: 0,5 A 0,9MPA)

AR CONSUMO: 50L/MIN (REDE: 100L/MIN)

EQUIPAMENTO TRABALHANDO NA INDUSTRIA
