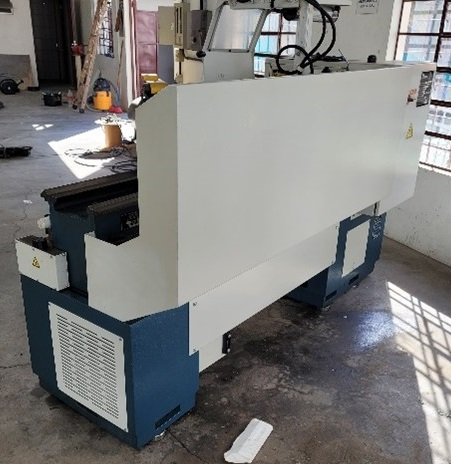

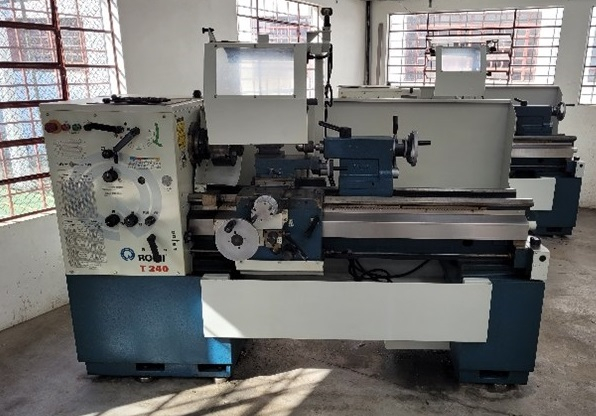

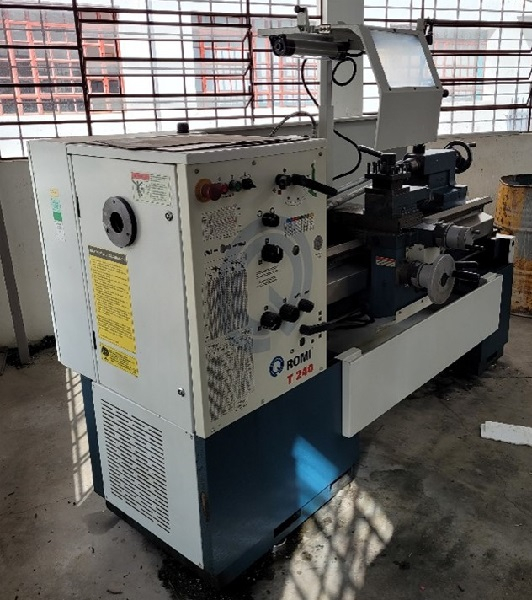

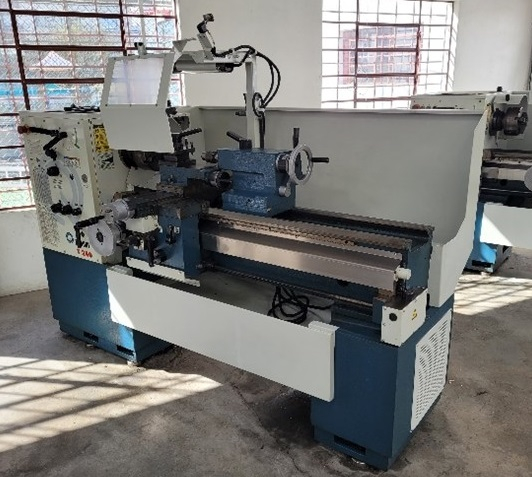

TORNO MECÂNICO ROMI - T240 - ANO 2011 - 455 X 1000 MM

TORNO MECÂNICO
Marca: Romi
Modelo:  T240
Ano: 2011

Projeto mecânico e elétrico de acordo com a norma de segurança NR-12

Capacidade:
• Altura de pontas: 220 mm
• Distância entre pontas: 1000mm
 • Diâmetro admissível sobre o barramento: 455 mm
• Diâmetro admissível sobre as asas da mesa: 390 mm
• Diâmetro admissível sobre o carro transversal: 240 mm
• Curso do carro transversal: 250 mm
• Curso do carro porta-ferramentas: 120 mm
• Secção do cabo da ferramenta: 20 x 20 mm

Barramento:
• Largura: 305 mm
• Altura: 334 mm Cabeçote:
• Nariz do eixo-árvore: ASA L0
• Diâmetro do furo do eixo-árvore: 52 mm
• Conicidade interna do eixo-árvore: 1° 26’
• Seda interna da bucha de redução: CM-4
• Diâmetro do eixo-árvore no rolamento dianteiro: 83 mm
• Número de velocidades: 20
• Faixa de velocidades: 44 a 2.240 rpm Cabeçote Móvel:
• Curso da manga: 125 mm
• Diâmetro da manga: 60 mm
• Sede interna da manga: CM-4

Caixa de roscas e avanços:
• Avanços longitudinais: 0,05 a 8,856 mm/rot (68)
• Avanços transversais: 0,021 a 3,704 mm/rot (68)
• Roscas polegada: 0,5 a 42 fpp (73)
• Roscas métricas: 0,4 a 56 mm (123)
• Roscas módulo: 0,1 a 14 Mod (60)
• Roscas Diametral Pitch: 2 a 168 DP (80)
• Passo do fuso de guia: 6 mm

Potência instalada:
• Motor principal: 7,5 cv
• Bomba para refrigeração de corte: 0,125 cv

Dimensões e pesos (aproximados):
• Área ocupada (frente x lateral): 2.310 x 1.110 mm
• Peso líquido: 1.750 kg Equipamentos opcionais que acompanham os tornos:
• Sistema de refrigeração de corte com motobomba de 0,125 CV
• Flange para placa universal ASA L0, Ø 200 mm
• Placa universal de 3 castanhas Ø 200 mm
• Placa de 4 castanhas independentes ASA L0, Ø 350 mm
• Porta ferramentas tipo quadrado, de 4 posições, com base giratória
• Placa de arraste Ø 220 mm (FoFo), máx. 375 rpm
• Luneta acompanhadora com 2 pontas de bronze Ø 8 a 50 mm
• Luneta fixa aberta com 3 pontas de bronze Ø 8 a 80 mm
• Limitador de curso longitudinal
• Sistema de segurança com microinterruptores nos limites de curso longitudinal 1000 mm
• Bucha cônica de redução para eixo-árvore CM-4
• Ponta fixa longa para eixo-árvore CM-4
• Ponta fixa curta CM-4
• Contra ponta rotativa CM-4
• Chave de Gancho Ø 30 a 32 mm
• Chave de Gancho Ø 80 a 90 mm
• Chave de Gancho Ø 135 a 145 mm
***Em ótimo estado***Utilizada exclusivamente para ensino de alunos em escola de ensino técnico***
