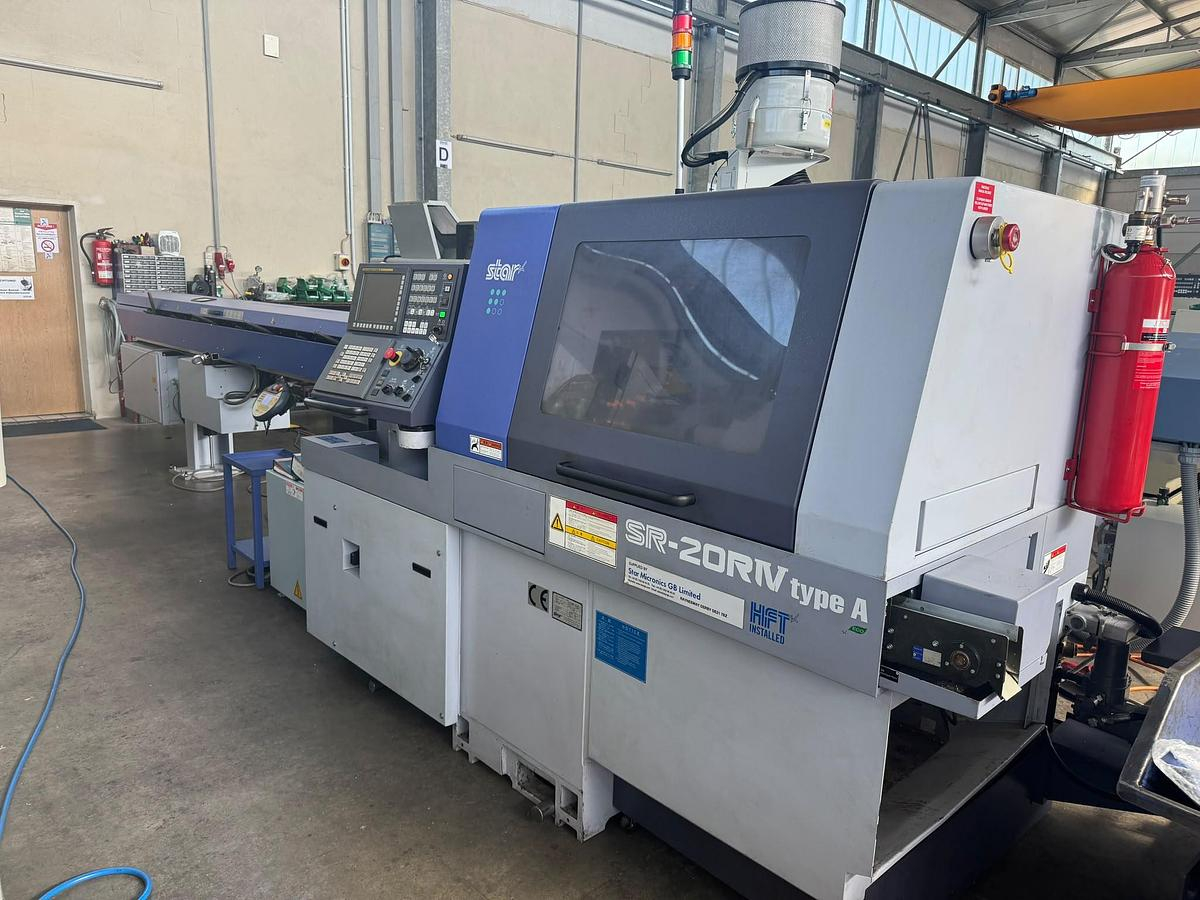

TORNO CNC AUTOMÁTICO DE CABEÇOTE MOLVEL MARCA STAR MODELO SR20RIV TYPE A -COM ALIMENTADOR DE BARRAS - ANO 2018

TORNO CNC AUTOMÁTICO DE CABEÇOTE MOLVEL

MARCA STAR

MODELO SR20RIV TYPE A

ANO 2018

MAQUINA DISPONIVEL NA ALEMANHA

PRAZO DE ENTREGA 90 DIAS

PREÇO FOB $95,000 MIL DOLARES

COM ENTREGA TECNICA

Máquina de alta precisão desenvolvida para produção seriada de peças complexas de pequeno diâmetro, permitindo operações de torneamento, fresamento, furação, rosqueamento e usinagem frontal e traseira em uma única fixação.

A configuração SR-20RIV oferece elevada flexibilidade de usinagem, incluindo trabalho simultâneo entre spindle principal e subspindle e grande capacidade de ferramentas.

IDENTIFICAÇÃO

Controle CNC: FANUC Series 31i-B

Tipo: Torno automático CNC de cabeçote móvel / Swiss Type

Peso da máquina: 2.600 kg

Alimentação elétrica indicada na placa: AC 200 V, trifásico, 50/60 Hz

Potência indicada na placa: 4,7 kVA

CAPACIDADE DE USINAGEM

Diâmetro máximo de usinagem: Ø20 mm

Curso máximo do cabeçote em configuração standard: 205 mm

Possibilidade de operação com bucha guia (Swiss Type)

Possibilidade de configuração sem bucha guia (Non-Guide Bush)

Controle de eixo C no spindle principal e subspindle

A própria Star especifica Ø20 mm de capacidade e curso de cabeçote de 205 mm para a SR-20RIV.

SPINDLE PRINCIPAL

Rotação máxima: 10.000 rpm

Motor: 2,2 kW contínuos / 3,7 kW

Controle de eixo C

Sistema de bucha guia rotativa

Preparada para usinagem de alta precisão a partir de barras

SUBSPINDLE / CONTRA-SPINDLE

Diâmetro máximo de fixação: Ø20 mm

Rotação máxima: 10.000 rpm

Motor integrado: 2,2 kW contínuos / 3,7 kW

Controle de eixo C

Estação independente para operações de contra-usinagem (backworking)

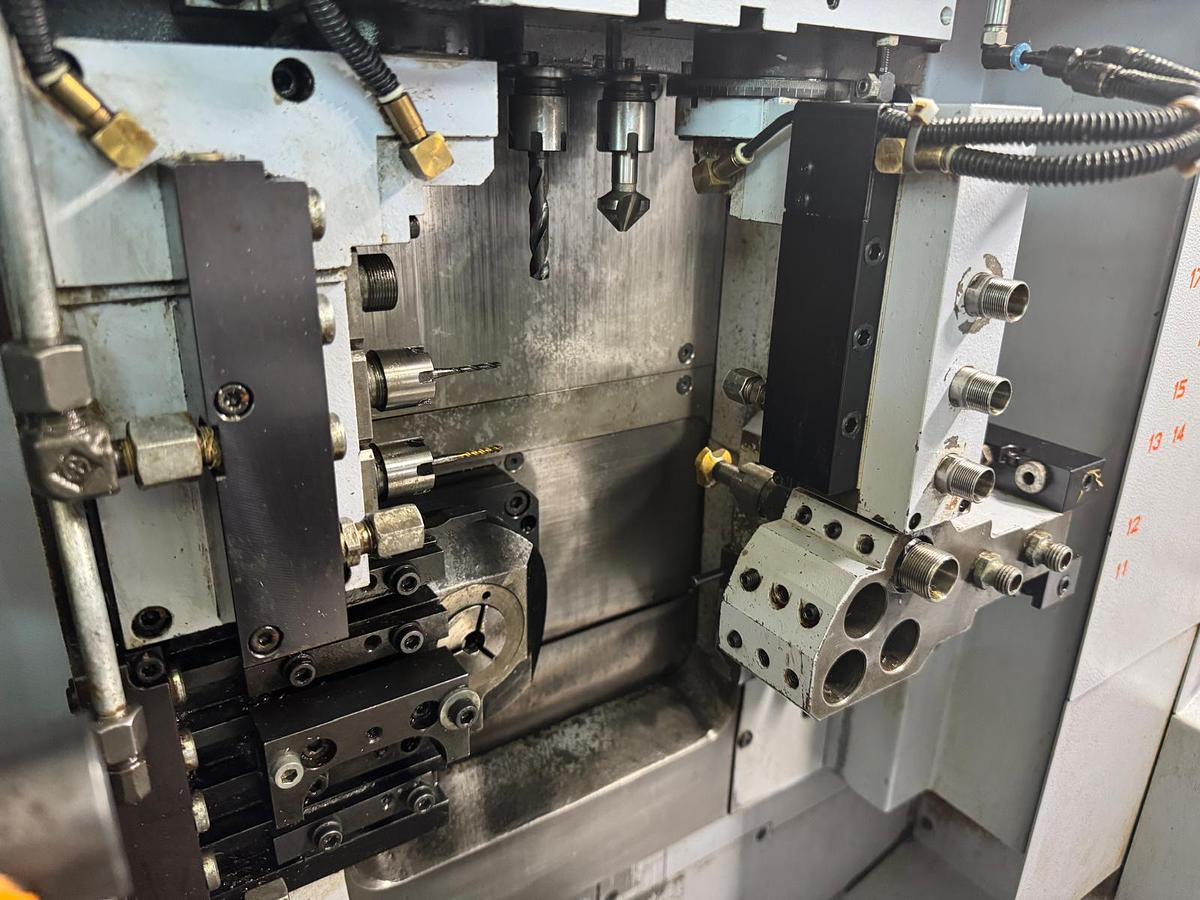

SISTEMA DE FERRAMENTAS

A SR-20RIV foi projetada para uma configuração extremamente flexível, com estação de ferramentas capaz de acomodar um grande número de ferramentas para usinagens complexas.

Ferramentas de torneamento

5 posições frontais + 2 traseiras

Ferramentas de seção 12 mm

Porta-ferramentas para furação

4 posições frontais

4 posições traseiras

Capacidade máxima de furação: Ø12 mm

Capacidade máxima de rosqueamento: M10 × P1,5

Ferramentas acionadas

3 posições para fresamento transversal

Unidade adicional de ferramenta acionada com ângulo "B" ajustável – característica do Type A

Possibilidade de ferramentas frontais e traseiras

Rotação máxima das ferramentas acionadas: 8.000 rpm

Motor: 2,2 kW

ESTAÇÃO DE CONTRA-USINAGEM

Unidade traseira independente de 8 posições

Até 8 ferramentas fixas

Até 8 ferramentas acionadas

Capacidade de furação com ferramenta fixa: Ø12 mm

Capacidade de rosqueamento com ferramenta fixa: M10 × P1,5

Ferramentas acionadas até 8.000 rpm

Essa configuração permite realizar operações adicionais no lado traseiro da peça após a transferência para o subspindle, reduzindo ou eliminando operações secundárias.

EIXOS E MOVIMENTOS

A configuração Type A possui 8 eixos, com controle independente do spindle principal e subspindle. A documentação da Star também destaca o eixo Y na unidade de contra-usinagem.

Avanço rápido X1 / X2 / Y1 / Z1 / Z2: 35 m/min

Avanço rápido Y2: 15 m/min

Eixo C no spindle principal

Eixo C no subspindle

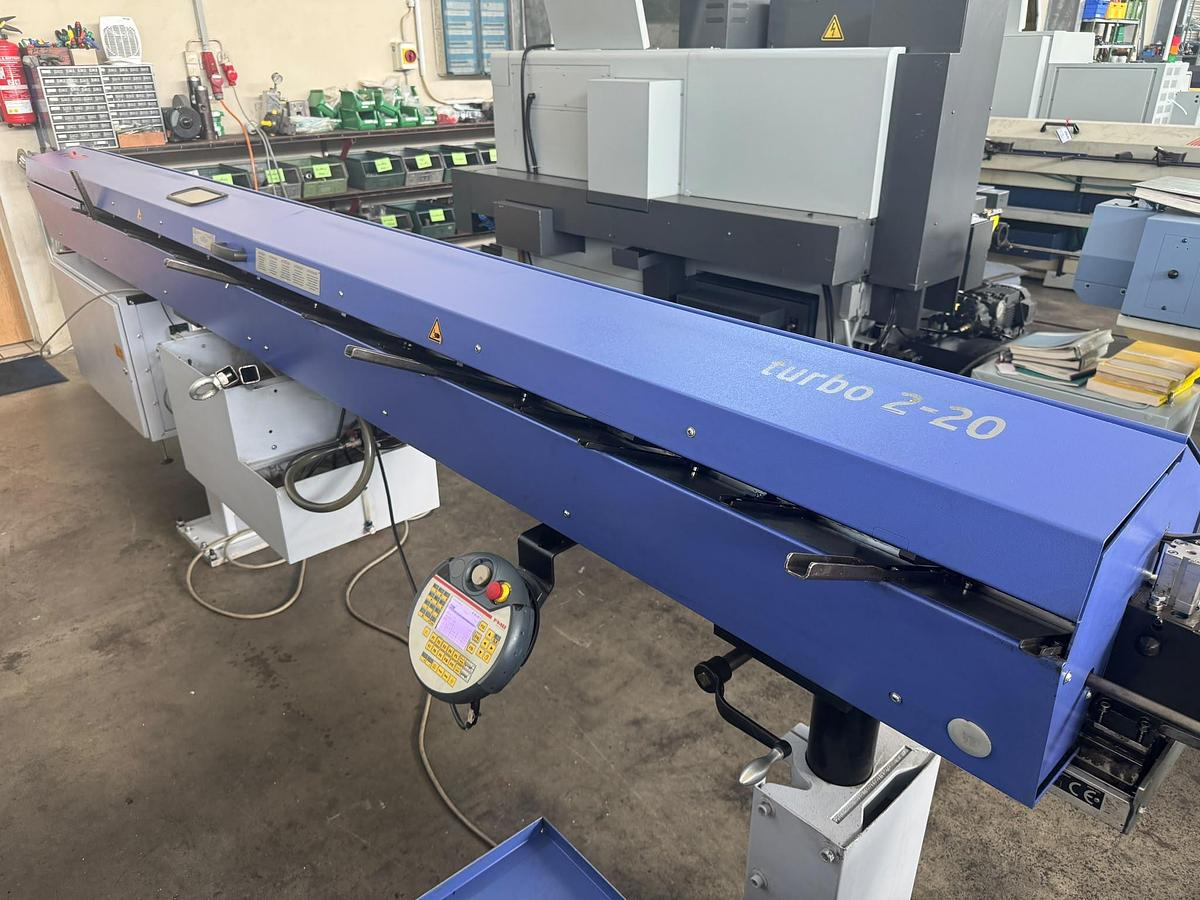

ALIMENTADOR AUTOMÁTICO DE BARRAS

Pelas fotos, esta máquina está equipada com:

FMB Turbo 2-20

Alimentador automático de barras

Integrado ao torno

Painel de operação próprio

Indicado para alimentação automática e produção contínua

A combinação da SR-20RIV com o FMB Turbo 2-20 torna o conjunto especialmente adequado para produção automática em grandes séries.

EQUIPAMENTOS E ACESSÓRIOS VISÍVEIS

CNC FANUC Series 31i-B

Alimentador automático de barras FMB Turbo 2-20

Subspindle / contra-spindle

Bucha guia rotativa

Ferramentas acionadas

Sistema para fresamento e furação transversal

Estação independente para contra-usinagem

Sistema de refrigeração

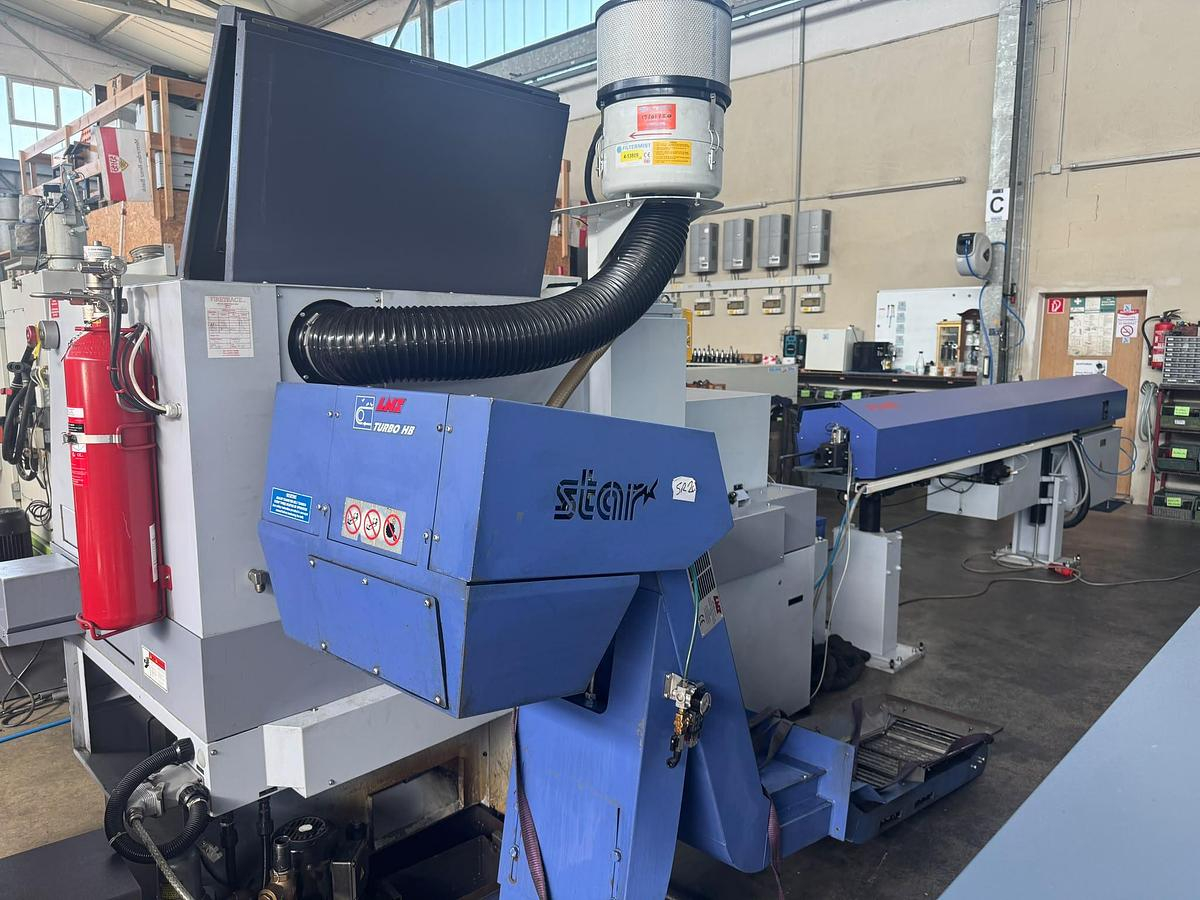

Sistema de extração de névoa Filtermist

Transportador/evacuador de peças

Transportador de cavacos

Torre luminosa de sinalização

Sistema automático de lubrificação

Enclausuramento completo da área de trabalho

DIMENSÕES E PESO DA MÁQUINA

Dimensões aproximadas do torno: 2.334 × 1.200 × 1.700 mm

Peso aproximado: 2.600 kg

Capacidade do tanque de refrigeração: 170 litros
