SOPRADORA DE ESTIRAMENTO PARA GARAFA PET-DE ALTA PRODUÇÃO - MARCA SIDEL - MODELO SBO 6/6 - ANO 1999 MAQUINA E ZERO FOI INSTALADA E NÃO CHEGOU A PRODUZIR .

SOPRADORA DE ESTIRAMENTO PARA GARAFA PET-DE ALTA PRODUÇÃO -

MARCA SIDEL -

MODELO SBO 6/6 -

ANO 1999

MAQUINA E ZERO FOI INSTALADA E NÃO CHEGOU A PRODUZIR .

NO MOMENTO ELA ESTA PARADA .

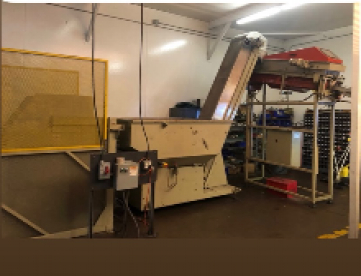

O QUE ACOMPANHA A MAQUINÁ

1- DESCARREGADOR DE PRE FORMA

2- FUNIL ELEVADOR DE PRE FORMA

3 - ORIENTADOR DE PRÉ FORMA

4 - TRILHOS DE ALIMENTAÇÃO DE PRÉ FORMA

Diametro Maximo da Garrafa 120 mm

Altura da Maxima da Garrafa 388 mm

Diametro do Anel do Gargalo 51 mm

Diametro interno Maximo do Gargalo 34 mm

Comprimento Maximo de Pre forma  210 mm

Numero de Pre formas no Forno 116 mm

Ficha Técnica – SIDEL SBO 6/6 S2

CaracterísticaEspecificaçãoFabricanteSIDELModeloSBO 6/6 S2TipoSopradora rotativa para garrafas PETAno1999Número da máquina329País de fabricaçãoFrançaNúmero de cavidades6Produção nominalAté 7.800 garrafas/hora (dependendo do volume da embalagem)Material processadoPETVolume das garrafasAproximadamente 0,25 a 3 litrosSistema de aquecimentoForno infravermelho SIDELAlongamentoMecânicoPressão de sopro35–40 barPressão de pré-sopro7–10 bar

Dados elétricos (placa da máquina)

ItemValorPotência instalada172 kWCorrente máxima261 ATensão de alimentação400 VTensão de comando110 VFrequência50 Hz

Peso

A placa informa:

Peso total: 8.500 daN

Na prática, 1 daN ≈ 1 kgf, portanto o peso da máquina é aproximadamente:

8.500 kg (8,5 toneladas)

Dimensões aproximadas

Comprimento: 7,0 m

Largura: 2,8 m

Altura: 3,2 m

Utilidades necessárias

Ar comprimido

Baixa pressão: 7–10 bar

Alta pressão: 35–40 bar

Água gelada

Temperatura: 8 a 12 °C

Consumo: 8 a 12 m³/h

Consumo elétrico

Potência instalada: 172 kW

Alimentação trifásica 400 V / 50 Hz

Equipamentos normalmente instalados

Alimentador de pré-formas

Elevador (Tipper)

Funil de armazenamento

Forno de aquecimento infravermelho

Roda sopradora com 6 estações

Sistema automático de extração das garrafas

Painel elétrico SIDEL

CLP industrial

Capacidade de produção por embalagem

Volume da garrafaProdução aproximada500 ml7.800 garrafas/h600 ml7.500 garrafas/h1 litro7.000 garrafas/h1,5 litro6.000 garrafas/h2 litros5.000–5.500 garrafas/h
