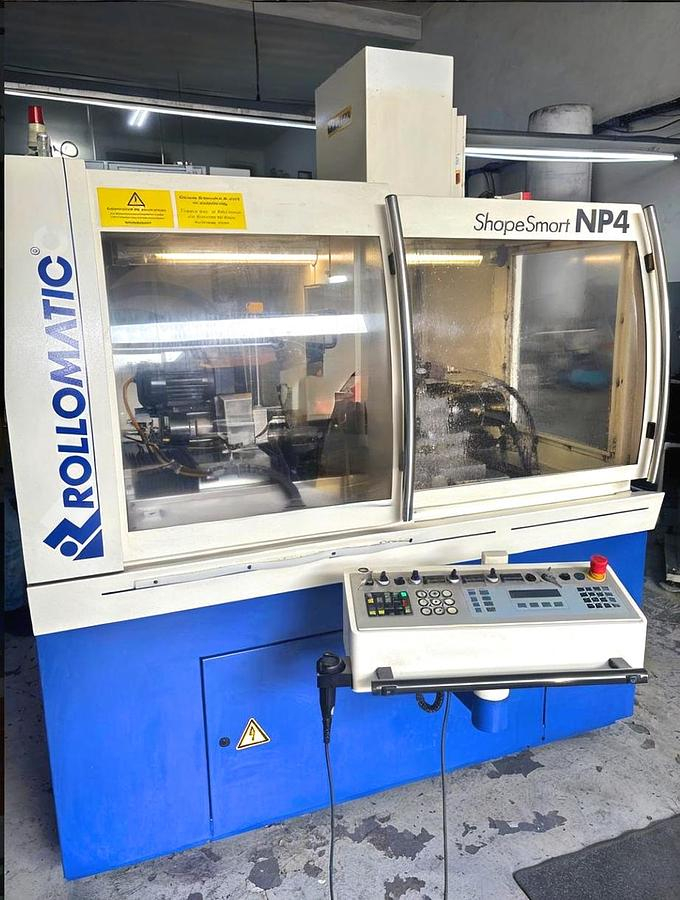

RETIFICADORA CNC DE PRECISÃO DE BLANKS E FERRAMENTAS  ROLLOMATIC SCHARPE SMART NP4- ANO 2009

RETIFICADORA CNC DE ALTA PRECISÃO DE BLANKS

MARCA ROLLOMATIC

MODELO  SHAPESMART NP4

 ANO 2009

MAQUINA TRABALHANDO NA INDUSTRIA

Retificadora CNC de alta precisão desenvolvida para retificação transversal e por mergulho (plunge grinding) de blanks cilíndricos, incluindo ferramentas de corte, punções, microbrocas e outros componentes cilíndricos de precisão.

A Rollomatic ShapeSmart NP4 possui sistema de desbaste e acabamento simultâneos, posicionamento da peça controlado por CNC e sistema integrado de carga e descarga automática, sendo especialmente indicada para produção seriada de alta precisão e operação automatizada.

ESPECIFICAÇÕES TÉCNICAS

Capacidade de Retificação

Diâmetro de retificação: Ø 0,025 – 16,0 mm

Diâmetro da haste: Ø 1,0 – 16,0 mm

Comprimento máximo de retificação: 330 mm

Sistema de fixação: Pinças W20

Estas capacidades são especificadas pela Rollomatic no manual da NP4.

CNC e Eixos

Controle CNC: EIP531

Acionamentos: Yaskawa XTRA Drive

Totalmente programável

4 eixos CNC de retificação: Y / Z / X / V

2 eixos CNC do robô: U / W

Interpolação linear simultânea: 4 eixos de retificação + 2 eixos do robô

Interpolação circular: 2 eixos

CABEÇOTE PORTA-PEÇA

Cabeçote de precisão com sistema W20

Potência do motor: 0,70 kW / 1 HP

Rotação programável: 300 – 3.000 rpm

Apoio da peça através de sistema de guia/bloco em “V” de precisão

SPINDLES DE RETIFICAÇÃO

Spindle de Desbaste

Motor: 8,5 kW / 11 HP

Acionamento por correia

Refrigeração interna

Spindle PerfectArbor: Ø100 mm

Diâmetro do rebolo: Ø250 mm

Velocidade do rebolo ajustável através de conversor de frequência

Spindle de Acabamento

Motor: 1,4 kW / 2 HP

Acionamento direto

Refrigeração interna

Spindle PerfectArbor: Ø100 mm

Diâmetro do rebolo: Ø150 mm

Velocidade do rebolo ajustável através de conversor de frequência

SISTEMA AUTOMÁTICO DE CARGA E DESCARGA

Sistema robotizado integrado para carga e descarga automática

Eixos CNC do robô: U / W

Capacidade para carregamento automático:

Diâmetro da haste: Ø1 – 16 mm

Comprimento total da peça: 30 – 300 mm

Para peças com 300 mm de comprimento: diâmetro máximo de Ø12 mm

Sistema de cassetes configurável de acordo com o diâmetro das peças

Capacidade de até 500 peças para ferramentas/blanks de pequenos diâmetros

O manual prevê cassetes com capacidades de 500, 300, 150, 75 ou 50 peças, dependendo do diâmetro da haste.

TECNOLOGIA DE RETIFICAÇÃO

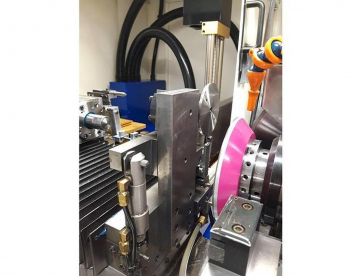

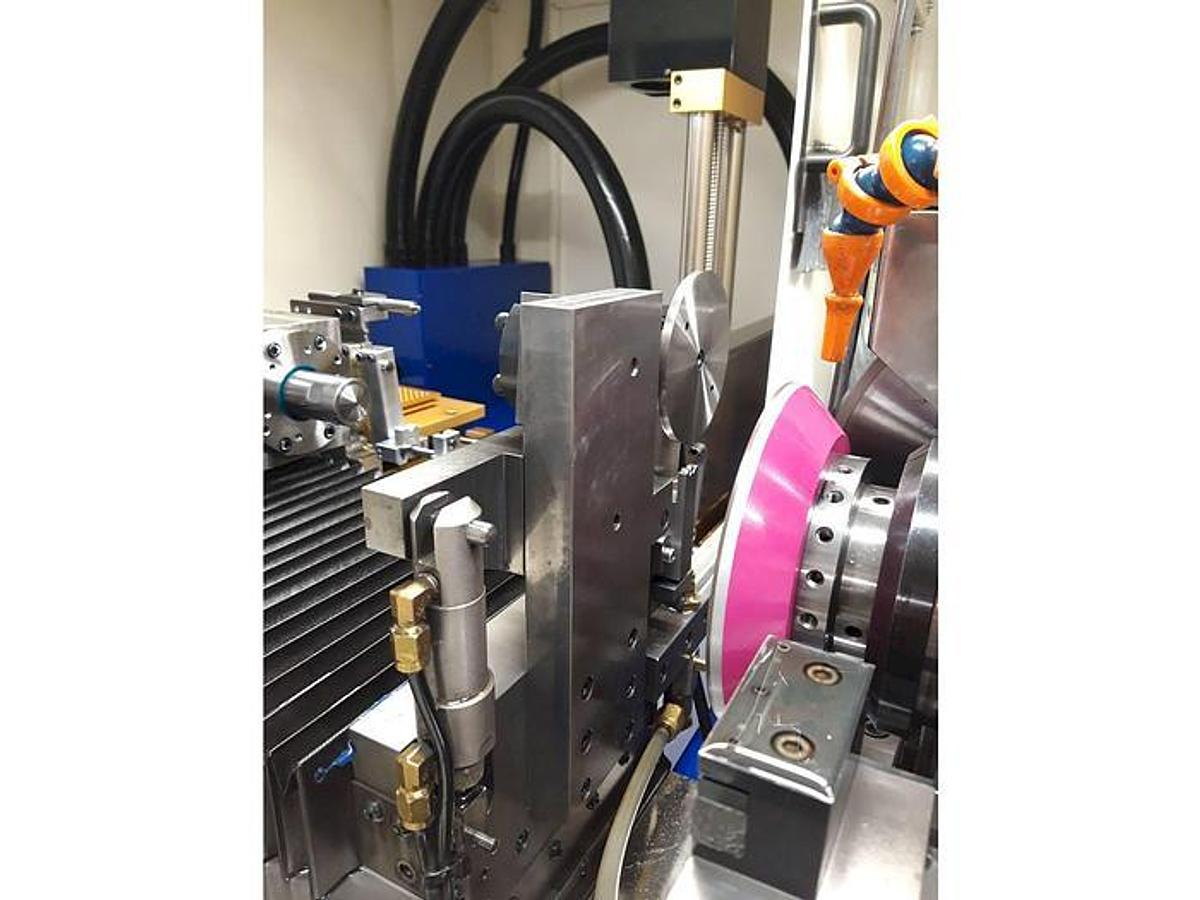

A ShapeSmart NP4 utiliza um sistema de retificação simultânea de desbaste e acabamento. A peça é conduzida através de um bloco-guia de precisão tipo “V”, em metal duro ou PKD, enquanto os rebolos de desbaste e acabamento trabalham simultaneamente.

Essa configuração possibilita a retificação de geometrias complexas e foi desenvolvida para aplicações que exigem elevada precisão dimensional.

EQUIPAMENTOS E CARACTERÍSTICAS

Com base na configuração apresentada nas fotos:

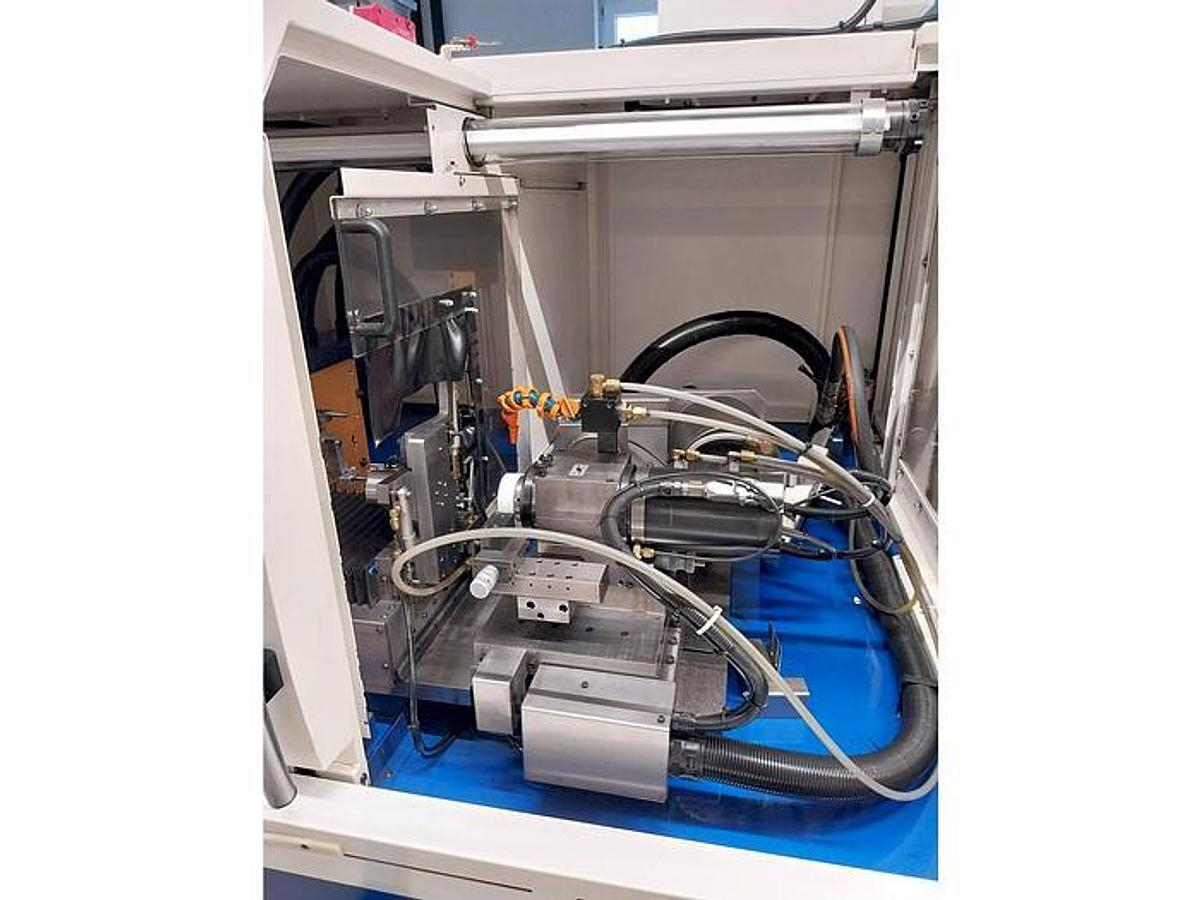

Sistema robotizado de carga e descarga automática

Sistema de fixação W20

Spindles independentes para desbaste e acabamento

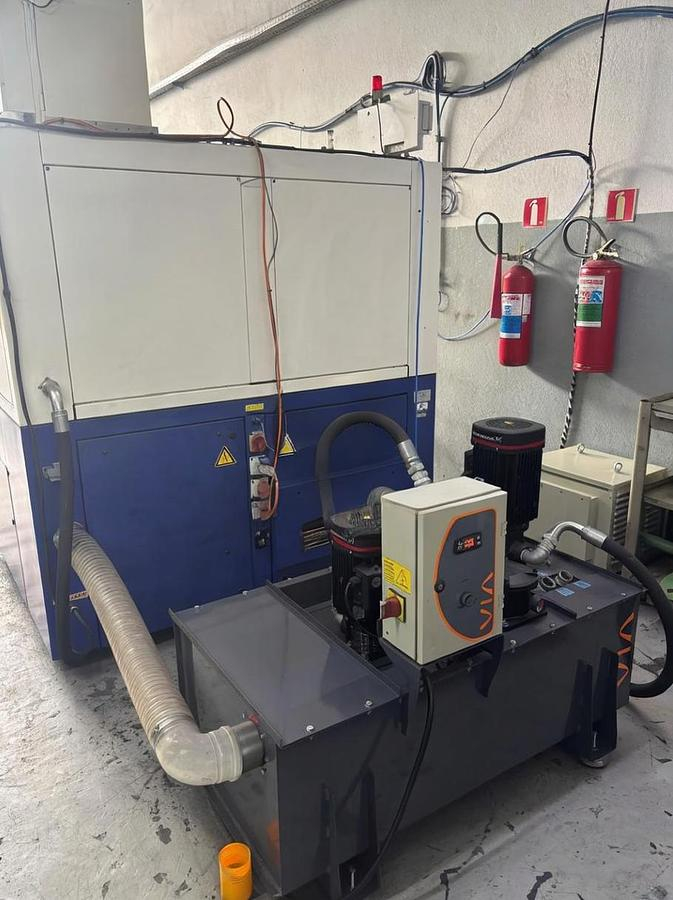

Sistema externo de refrigeração/filtragem

Sistema de circulação de óleo refrigerante

Conexão para sistema de exaustão de névoa de óleo

Área de retificação totalmente enclausurada

Painel de comando integrado

Sistema de segurança com intertravamento das portas

Torre luminosa de sinalização

DADOS DA MÁQUINA

Potência máxima instalada: 15 kW

Reservatório hidráulico: 10 litros

Pressão hidráulica: 12 bar

Dimensões aproximadas: 1.860 × 2.010 × 1.930 mm

Peso líquido aproximado: 1.800 kg

APLICAÇÕES

Especialmente indicada para retificação de alta precisão de:

Blanks de metal duro

Blanks para ferramentas de corte

Punções

Microbrocas

Ferramentas escalonadas

Componentes cilíndricos de precisão

Peças que exijam elevado controle dimensional e de concentricidade

Tipo: Retificadora CNC de precisão para blanks e ferramentas

Automação: Carga e descarga robotizada automática

Sistema de refrigeração/filtragem: Incluso

Condição: Usada
