RETIFICA CILINDRICA DE FERRAMENTAS  6 EIXOS  MARCA ROLLOMATIC MODELO GRINDSMART 620XS -COM CARREGADOR ALTOMATICO DE BLANKS -ANO 2001

RETIFICA CILINDRICA DE FERRAMENTAS  6 EIXOS

MARCA ROLLOMATIC

MODELO GRINDSMART 620XS

ANO 2001

MAQUINA DISPONIVEL NA ALEMANHA

PRAZO DE ENTREGA 60 DIAS

PREÇO FOB EXWORKS

COM ENTREGA TÉCNICA

País de Origem: Suíça

Controle CNC: FANUC

Interface com o Operador: Painel i da FANUC

Software: Rollomatic VirtualGrind® Versão 4.11

Eixos da Máquina: 6 Eixos CNC – X, Y, Z, A, B, C

Automação: Carregadora CNC Automática Integrada

DESCRIÇÃO

A Rollomatic GrindSmart 620XS é uma máquina CNC totalmente automática de 6 eixos e cortadora, projetada para a fabricação e remoagem de alta precisão de ferramentas de corte rotativas.

Projetado e fabricado na Suíça, o 620XS oferece retificação completa de ferramentas de corte complexas em um único sistema e é particularmente adequado para a produção de ferramentas de corte de carboneto sólido e HSS, que exigem alta precisão, repetibilidade e geometrias complexas.

A máquina combina seis eixos de moagem controlados por CNC com um sistema automático integrado de carregamento, permitindo tanto a produção em pequenos lotes quanto a manufatura em grande volume sem supervisão.

Esta máquina em particular é equipada com controle CNC FANUC, interface de operador FANUC Panel i e software Rollomatic VirtualGrind® Versão 4.11.

CAPACIDADE DA PEÇA DE TRABALHO

Faixa de Diâmetro de Esmerilha: Ø 0,1 – 16,0 mm

Adequado para materiais de carboneto, HSS e outras ferramentas de corte

Produção automática de ferramentas rotativas de corte de pequeno e médio diâmetro

Capaz de descer geometrias complexas de ferramentas de corte em um único sistema

Uma descrição contemporânea da 620XS indica a faixa de produção como Ø0,1–16 mm e descreve especificamente a máquina como um centro de retificação CNC totalmente automatizado de seis eixos.

6 EIXOS CNC

Eixos lineares

Curso do eixo X: 320 mm

Curso no eixo Y: 220 mm

Curso do eixo Z: 180 mm

Resolução Linear: 0,0001 mm

Travessia Rápida: até 12 m/min

Realimentação linear em escala de vidro

Eixos rotativos

Eixo A: aproximadamente 225° alcance total

Resolução do eixo A: 0,00005°

Realimentação rotativa em escala de vidro

Eixo B: -75° a +130°

Resolução do eixo B: 0,0001°

Eixo C: rotação contínua da peça

Resolução do eixo C: 0,001°

Especificações publicadas para o 620XS corroboram aproximadamente 320/220/180 mm de curso em X/Y/Z e no arranjo dos eixos rotativos A/B/C.

ESPELO DE MOAGEM

Potência do Fuso de Desgaste: aproximadamente 7 kW / 10 HP

Eixo de retificação de acionamento direto

Velocidade variável do eixo

Capacidade de moagem com múltiplas rodas

Capacidade para múltiplas rodas de moagem em um único sistema

Aqui eu não colocaria um RPM máximo exato ainda. Encontrei especificações publicadas conflitantes: uma fonte dá 2.000–7.200 rpm, enquanto outra dá 500–10.000 rpm.

O mesmo se aplica ao diâmetro máximo da roda: uma especificação publicada diz 150 mm, outra 8"/200 mm. Como não temos a folha de construção original da Máquina nº 3534, prefiro não anunciar um número incerto.

MANUTENÇÃO DE OBRAS

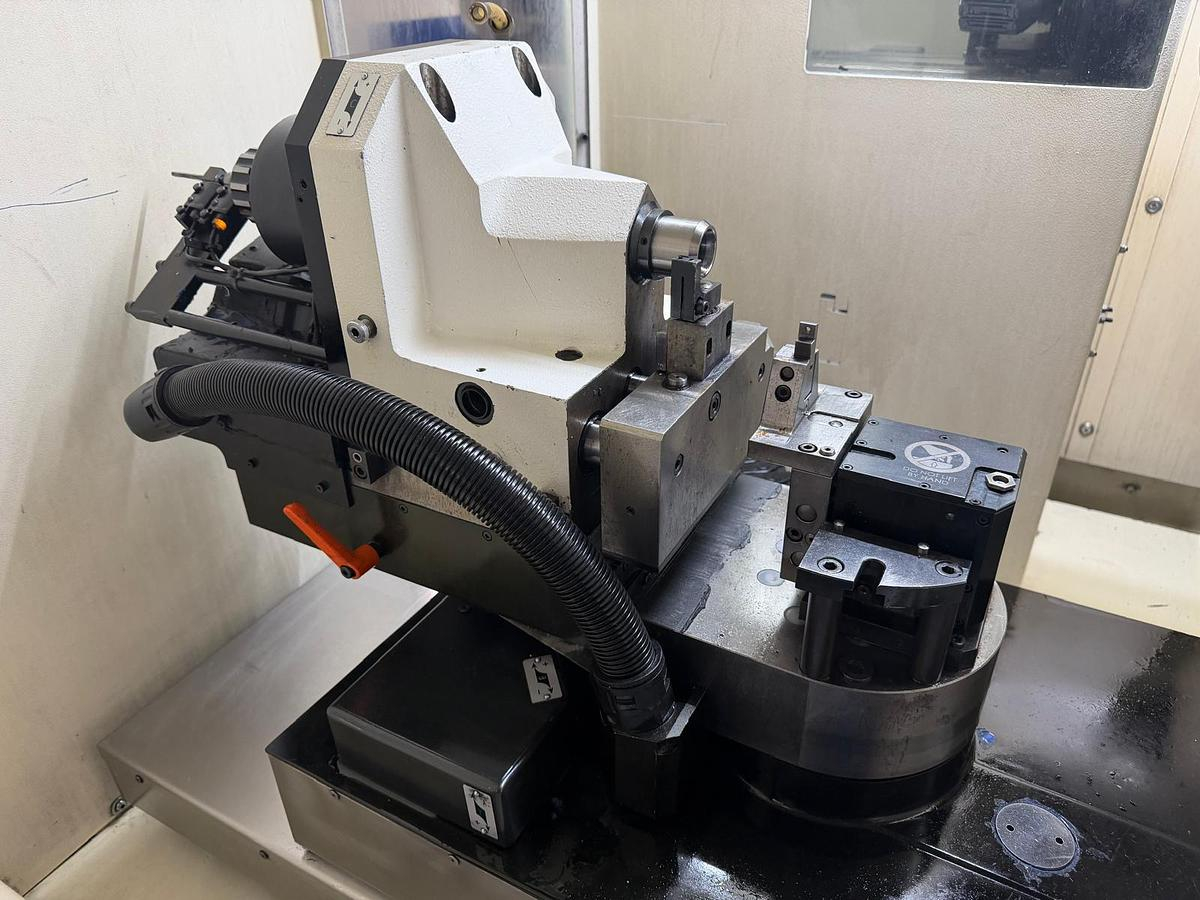

Cabeça de trabalho CNC de precisão

Sistema de coletores W20 reportado como configuração padrão

Fixação automática de peças

Sistema de suporte / guiamento de ferramentas de precisão

Adequado para ferramentas de corte longas e finas

Especificações publicadas indicam que o suporte padrão é usado como coletas W20, com W15 disponível como alternativa, e uma faixa de fixação de até aproximadamente 20 mm dependendo da configuração.

SISTEMA DE CARREGAMENTO AUTOMÁTICO

Carregadora CNC automática integrada

Manuseio de peças de trabalho com pick-and-place

Fitas cassetes de carregamento de múltiplas peças

Carregamento e descarga automática

Capacidade de até 1.000 peças, dependendo do diâmetro da peça e da configuração da fita cassete

Projetado para produção sem vigilância

Processamento automático de lotes de produção com intervenção mínima do operador

Uma descrição de época do GrindSmart 620XS especifica um robô CNC de alta velocidade de 2 eixos, de até 65 m/min, capaz de lidar com lotes de produção de até 1.000 peças.

SOFTWARE & PROGRAMAÇÃO

Rollomatic VirtualGrind® Versão 4.11

Ambiente de programação de ferramentas gráficas

Programação em geometria de ferramentas

Programação de processos de moagem

Capacidades de simulação de ferramentas

Integração CNC da FANUC

Importante: A VirtualGrind Versão 4.11 é confirmada diretamente pela tela de software desta máquina em particular.

APLICAÇÕES TÍPICAS

Fresas de extremidade

Fresas de ponta esférica

Exercícios

Furadeiras em degraus

Reamadores

Cortadores de forma

Móbias rotativas

Ferramentas especiais de corte

Ferramentas de corte de carboneto

Ferramentas de corte HSS

Ferramentas médicas e cirúrgicas rotativas

O material contemporâneo Rollomatic descreve aplicações que vão desde fresas de extremidade, furadeiras, alargadores, ferramentas de degraus e formas até ferramentas rotativas usadas em aplicações médicas. Uma aplicação técnica da Norton também documenta especificamente a retificação de flautas de uma broca de carboneto de tungstênio de Ø0,8 mm em uma Rollomatic 620XS, o que reforça a capacidade de micro-ferramenta da máquina.

DIMENSÕES DA MÁQUINA

Especificações publicadas:

Comprimento: aproximadamente 2.160 mm

Largura: aproximadamente 1.600 mm

Altura: aproximadamente 2.151 mm

Peso da máquina: aproximadamente 3.200 kg

Potência máxima: aproximadamente 18 kW

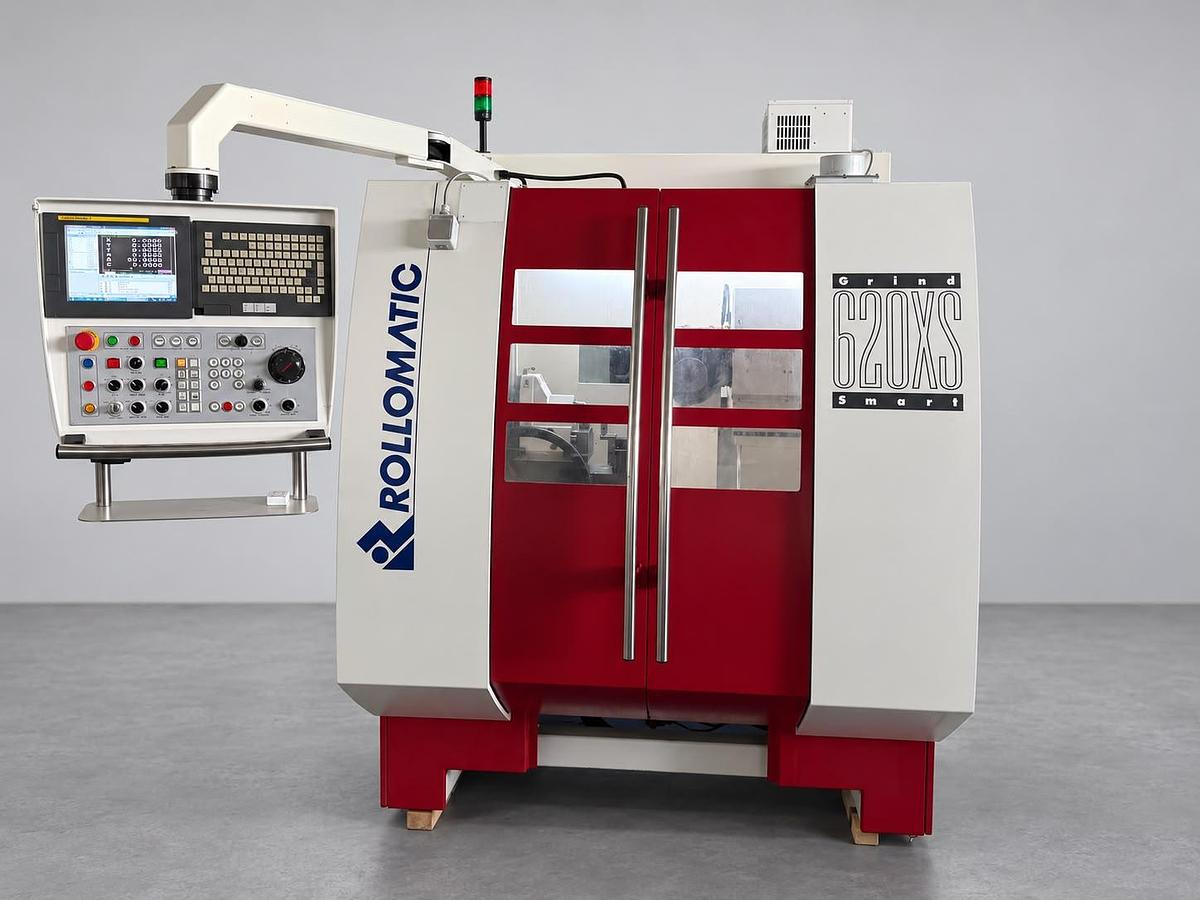

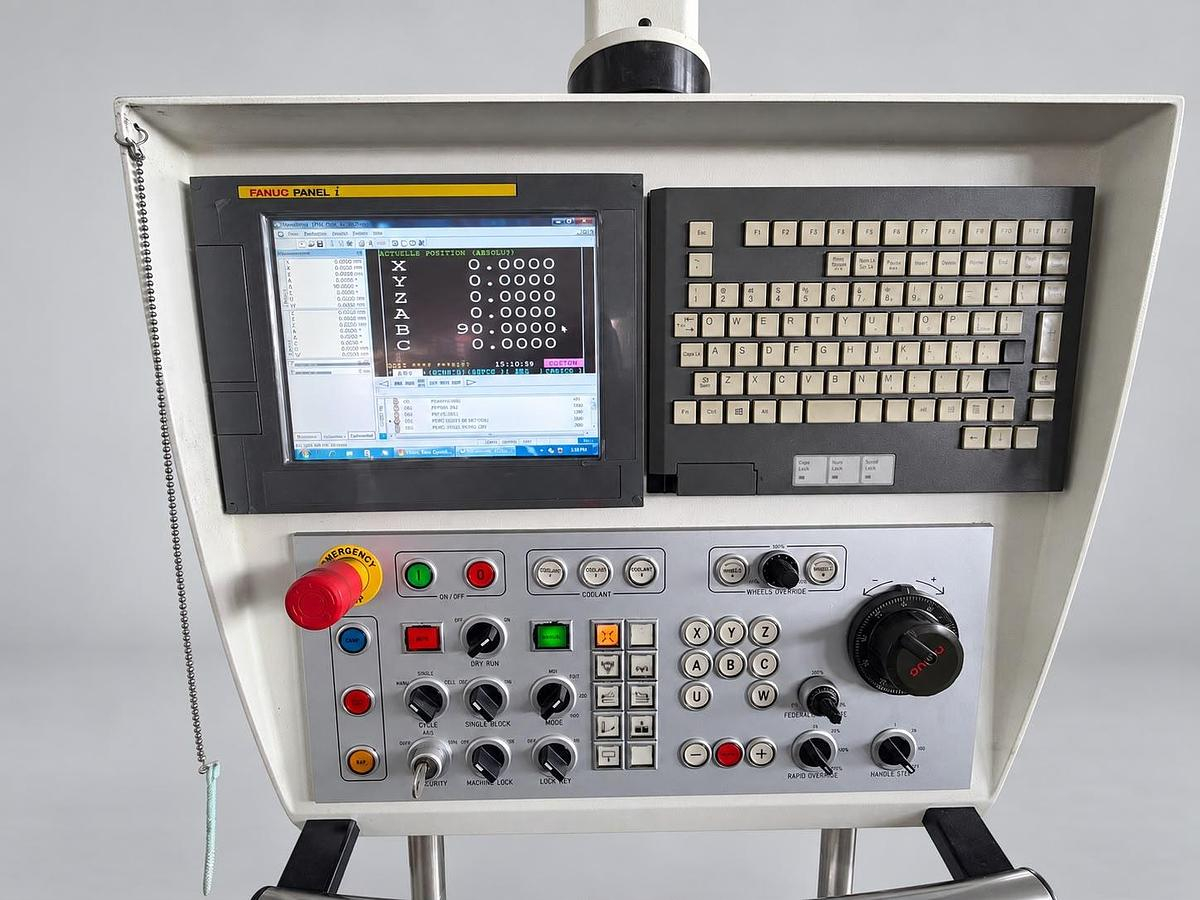

A máquina é mostrada ligada, com o sistema CNC FANUC e o software Rollomatic VirtualGrind operando.

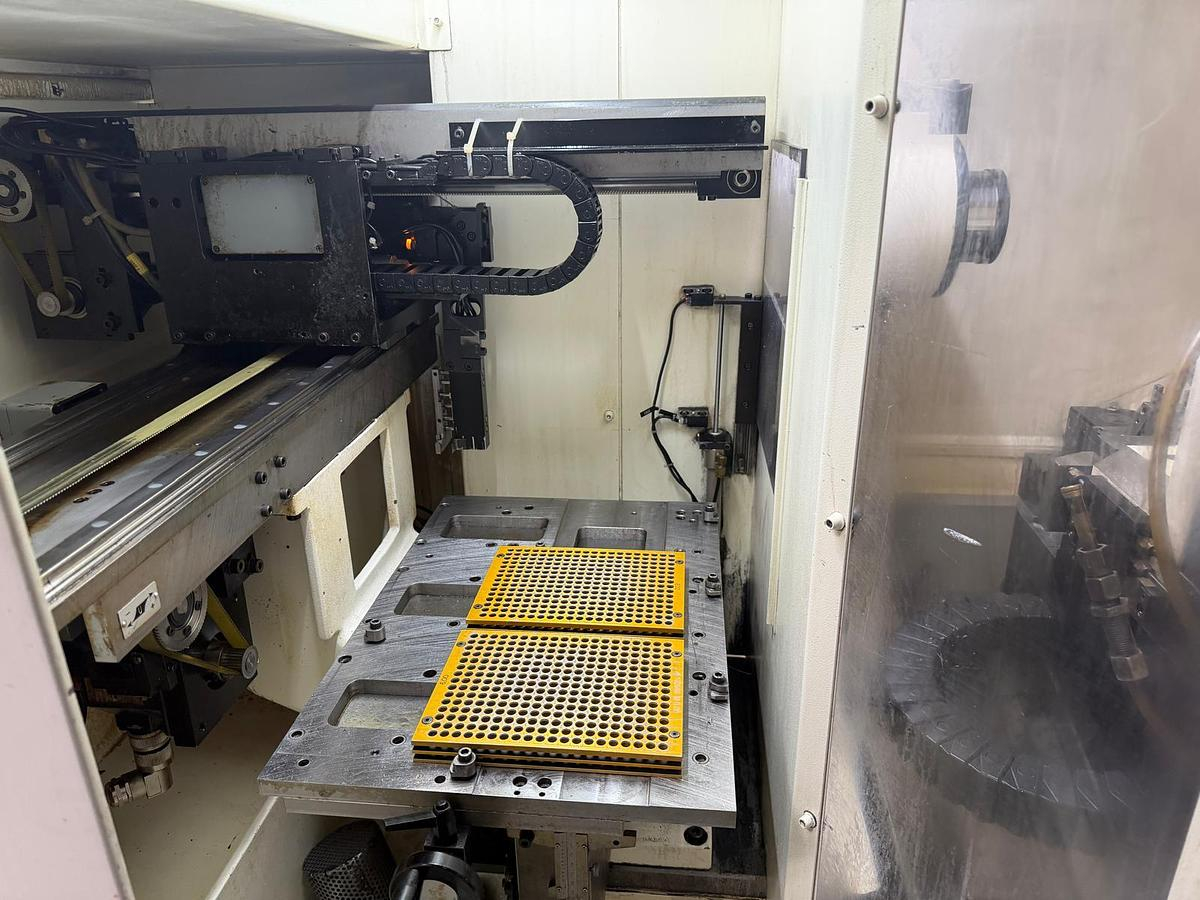

Equipado com carregador automático integrado e fitas cassete de carregamento para produção automática.
