- Novo
- Código: opx02867

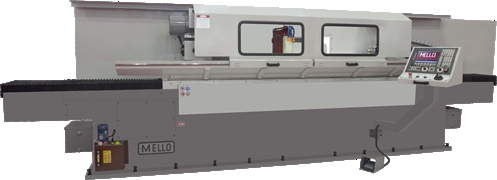

RETÍFICA CILÍNDRICA CNC UNN-2/2000
Marca:
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
Capacidade de Retificação :
Comprimento máximo Retificável - 2000 mm
Diâmetro máximo Retificável- 400 mm
Altura dos centros sobre a mesa- 200 mm
Peso máximo admissível entre pontas- 500 Kg
MESA (EIXO "Z")
Curso Máximo- 2050 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 5000mm/min
Inclinação horizontal +/- 5º
CABEÇOTE PORTA-REBOLO (EIXO "X")
Curso máximo- 300 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 5000mm / min
REBOLO
Diâmetro - 457 mm
Largura - 50/75 mm
Furo - 127 mm
Velocidade periférica - 33 m/s
CABEÇOTE PORTA-PEÇAS
Cone da árvore- CM 5
Giro horizontal- 360º
Rotações programáveis: mínima/máxima- 05 / 300 RPM
CABEÇOTE CONTRA PONTA
Cone do contra ponta- CM 5
Curso- 32 mm
MOTORES
Motor do rebolo (CA) - 15 HP
Motor do cabeçote porta-peças (CA) c/ inversor de frequência -5 HP
Motor da bomba de refrigeração (CA) - 0,50 HP
Motor da unidade de lubrificação (CA) - 0,12 HP
Motor do cabeçote contra ponta (CA) - 3 HP
Servomotor do cabeçote porta-rebolo, eixo "X" (CA) - 16,5 Nm
Servomotor da mesa, eixo "Z" (CA) - 27,3 Nm
GENERALIDADES
Precisão geométrica- ISO 2433
Peso líquido- 5600 Kg
Código: OPX02867
Data de Criação: -
