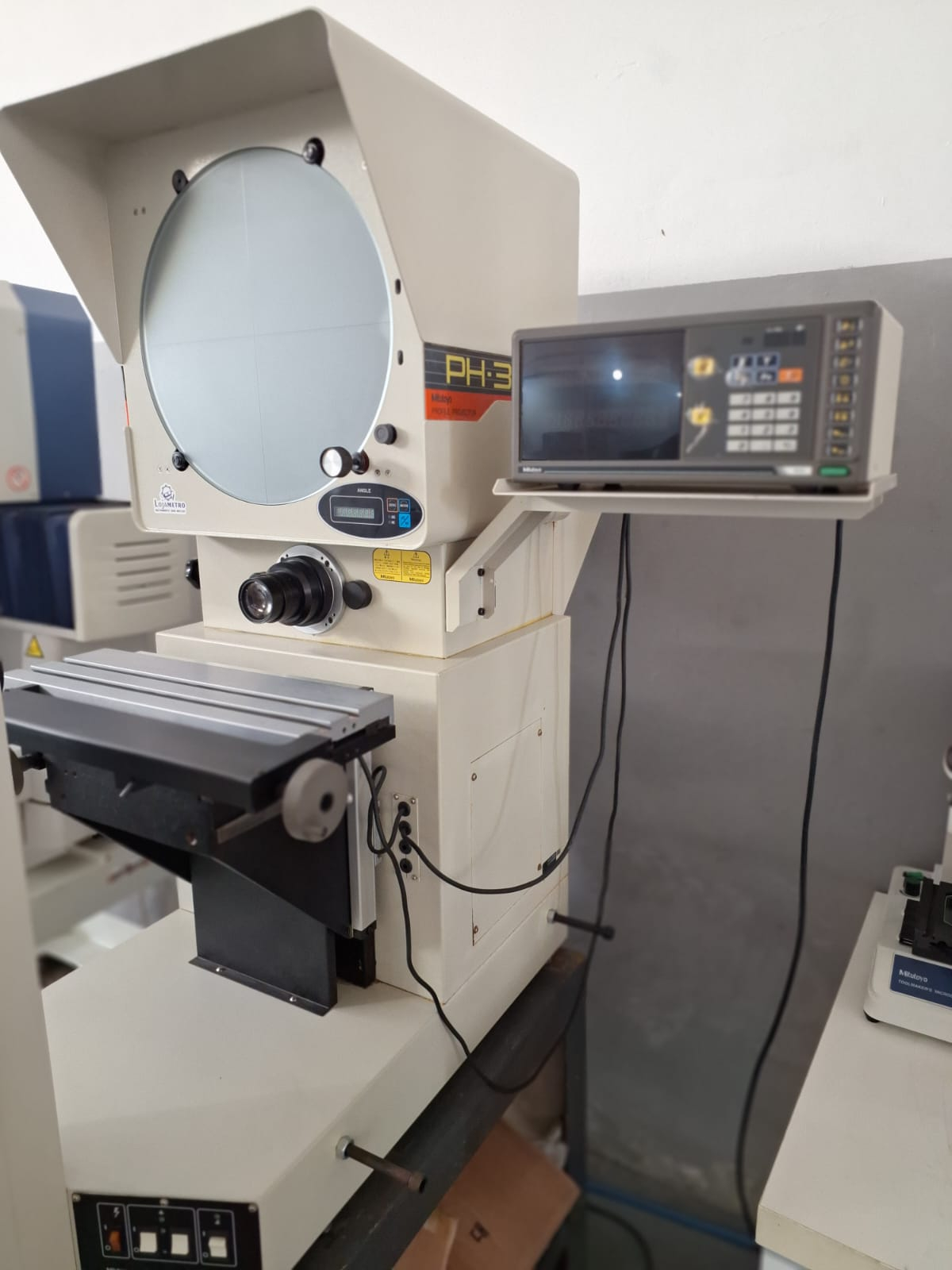

PROJETOR DE PERFIL MARCA MITUTOYO MODELO PH3500 MESA 450 X 146

PROJETOR DE PERFIL

MARCA MITUTOYO

MODELO PH3500

ANO

 comparador ópticoSistema ópticoHorizontal, telecêntrico

Diâmetro efetivo da tela353 mm (13,9")

TelaVidro fosco de alta resolução

Ampliação padrão10XLentes disponíveis5X, 10X, 20X e 50X

Curso X254 mm

Curso Y152 mm

Mesa450 × 146 mm

Capacidade da mesa45 kg

Inclinação/giro da mesa±10°

Resolução dos eixos0,001 mm

Resolução angular1' ou 0,01°

Faixa angular±370°

Curso de focalizaçãoaproximadamente 50,8 mm

Iluminação de contornoHalógena 24 V / 150 W

Iluminação superficialHalógena 24 V / 150 W

Alimentação100 / 110 / 120 / 220 / 240 V, selecionável

Frequência50/60 Hz

Precisão da ampliação±0,1% — contorno

Precisão da ampliação±0,15% —

iluminação superficial

Dimensões aprox.460 × 1.138 × 1.155 mm

Altura do centro da tela935 mm

Pesoaproximadamente 155 kg
