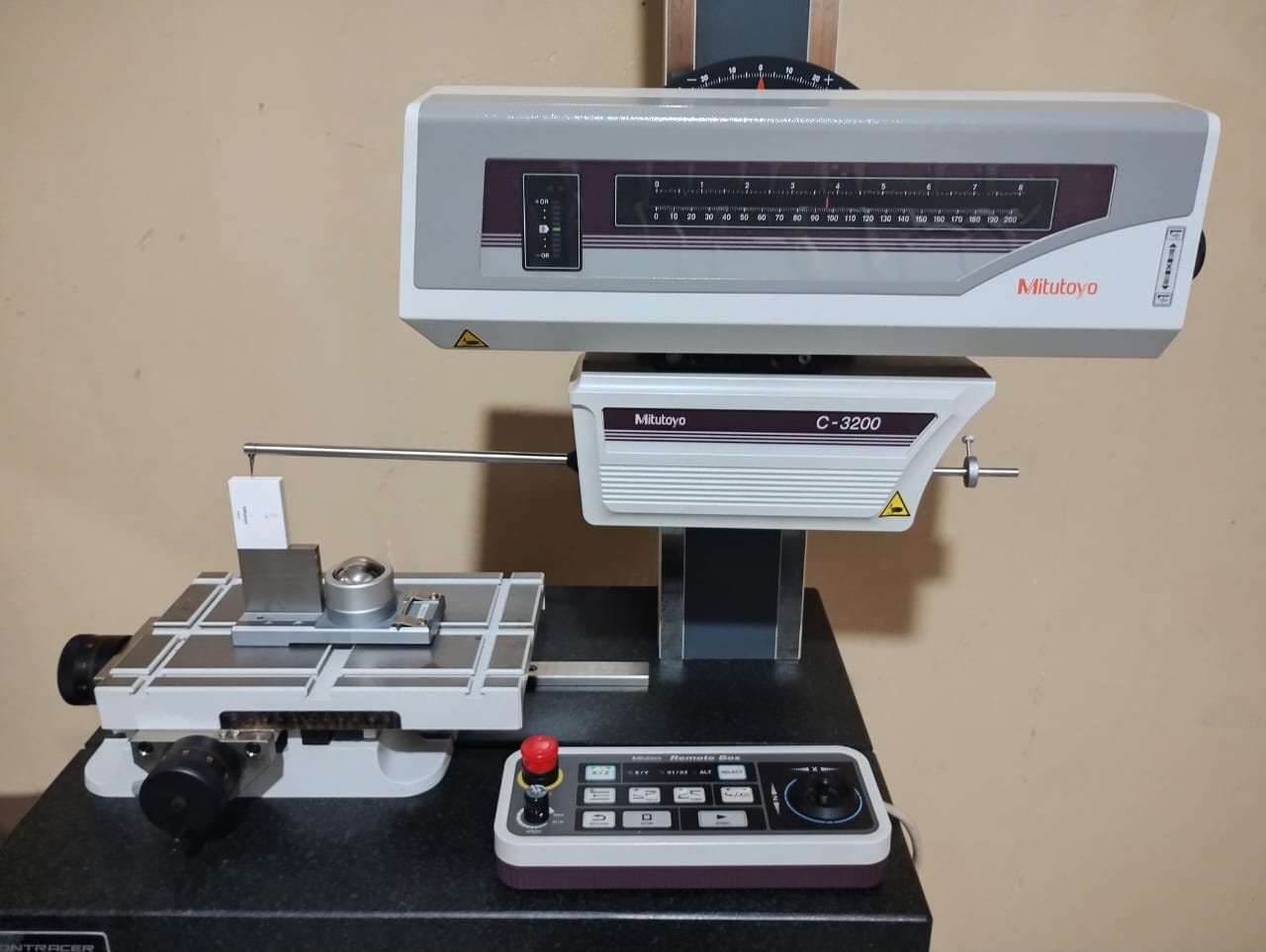

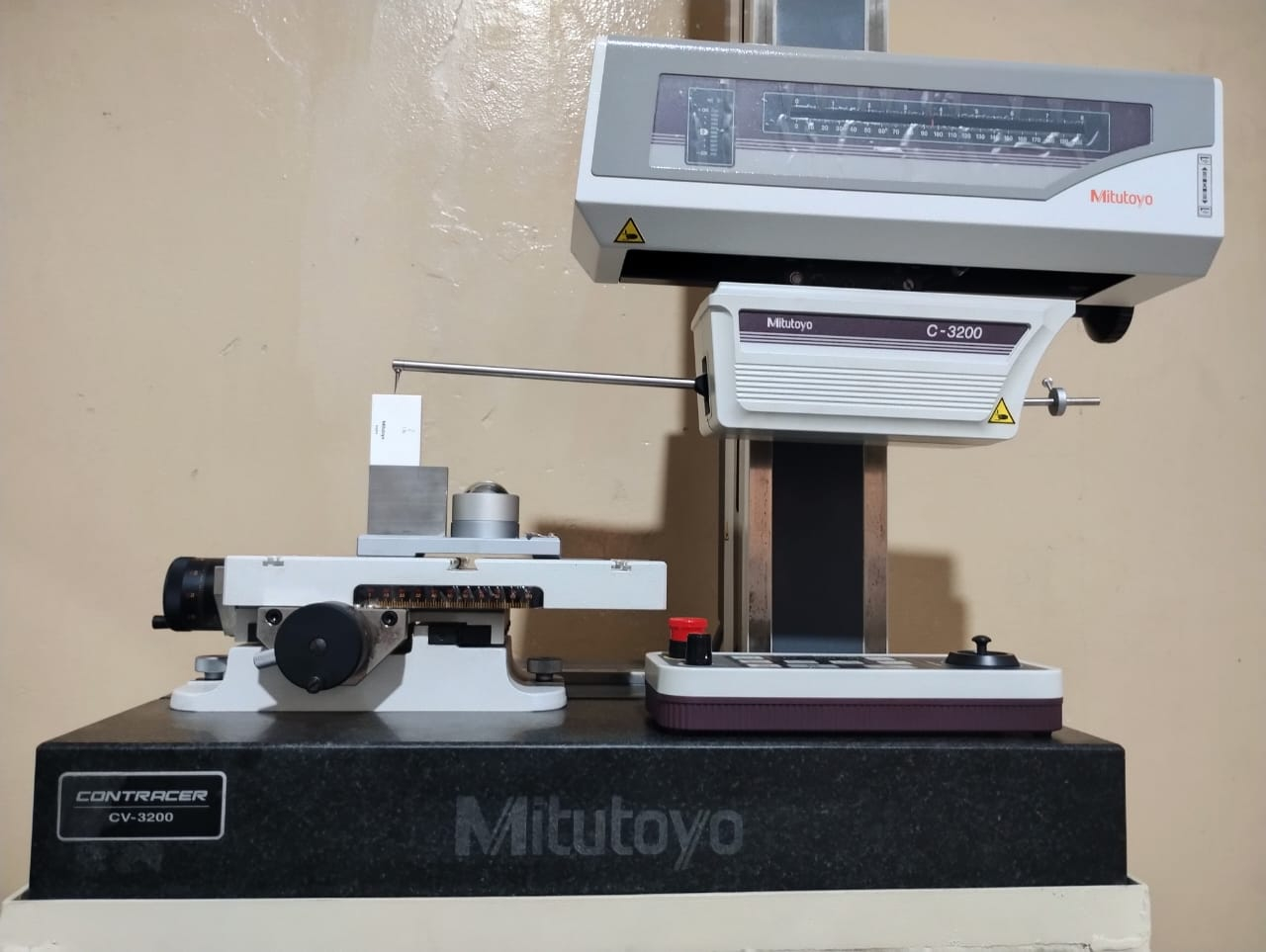

PERFILOMETRO MITUTOYO FORMTRACER SV-3200 - ANO 2019

PERFILOMETRO

MARCA MITUTOYO

MODELO FORMTRACER SV-3200

ANO 2019

Medição de Rugosidade e Contorno Formtracer SV-C3200 / 4500

Função de medição de rugosidade.

O sensor do eixo Z1 tem resolução de 0,0001mm (no curso de medição de 8µm).

Escala de vidro de alta exatidão embutida no eixo X, faz a leitura instantânea do movimento longitudinal.

A força de medição é elegível entre 4mN ou 0,75mN.

Função de medição de contorno.

O sensor do eixo Z1 é equipado com uma escala de arco circular e possui um novo conceito de braço para fixação da ponta de medição. A escala de arco circular de alta exatidão também faz a leitura instantânea do deslocamento da ponta de medição. o novo braço aumenta o curso de medição do eixo Z1 em 10 mm e diminui o problema de interferência do dispositivo de fixação ou da própria peça em relação à parte de baixo do drive. Além disso a fixação do braço é feita por uma junta magnética que facilita e acelera a montagem / desmontagem.

As próximas duas características são exclusivas dos modelos SV-C-4500 como funções dedicadas à medição de contorno. (1) É possível realizar medição continua vertical para cima e para baixo com ponta dupla. Isso torna possível a meição de diâmeto de roscas ou canais internos. (2) A força de medição pode ser definida via software.

FORMTRACEPAK. Não é necessário trocar ou regular contra-pesos.

Análises complexas são realizadas com operações simples. O relatório é gerado automaticamente graças ao software de análise FORMTRACEPAK.

A combinação de medição de rugosidade e contorno economiza espaço para os
