MÁQUINA CNC DE CORTE DE TUBOS - MULLER OPLADEN GMBH - RB 950/1500/6 MP - ANO 2012

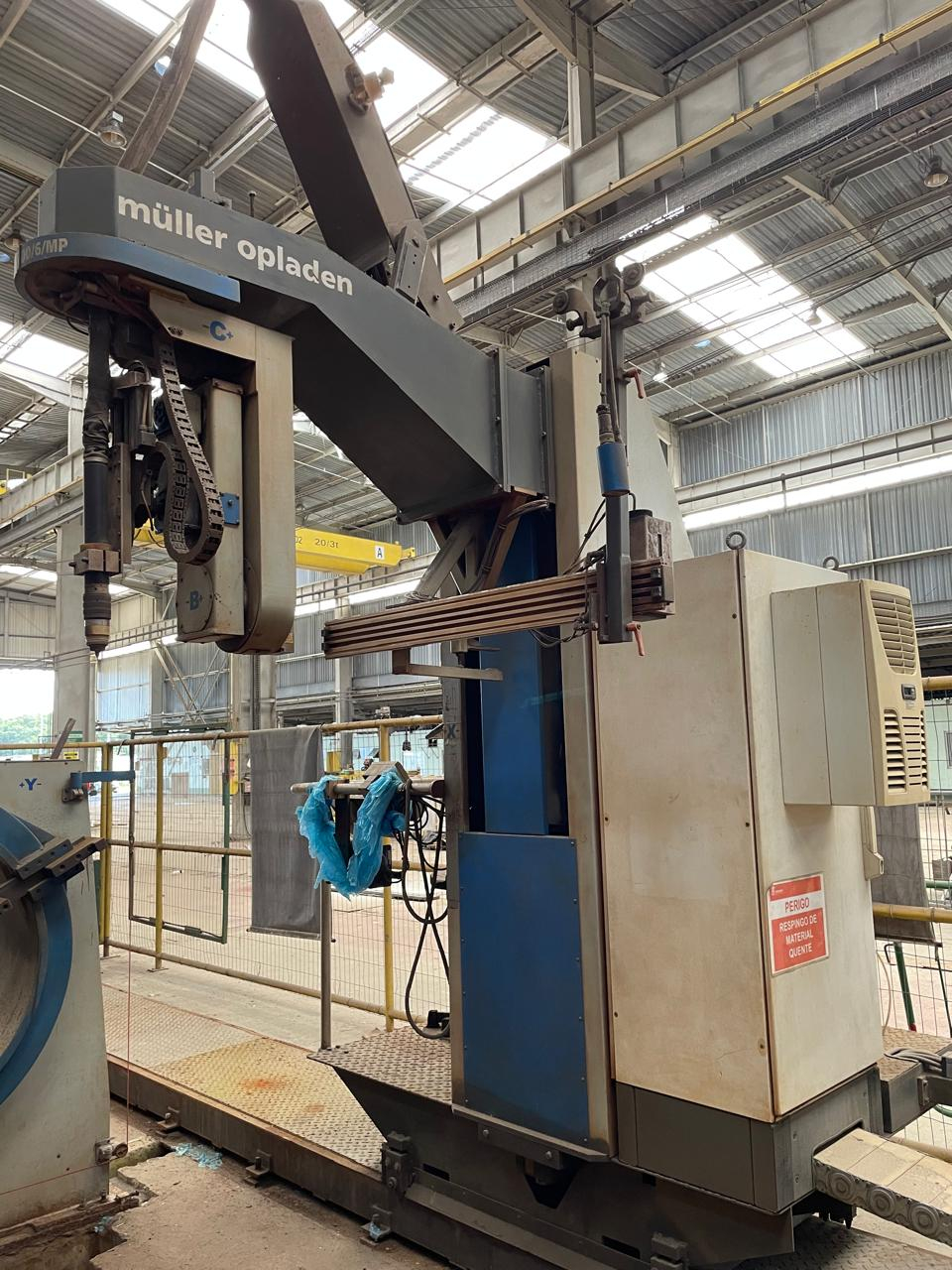

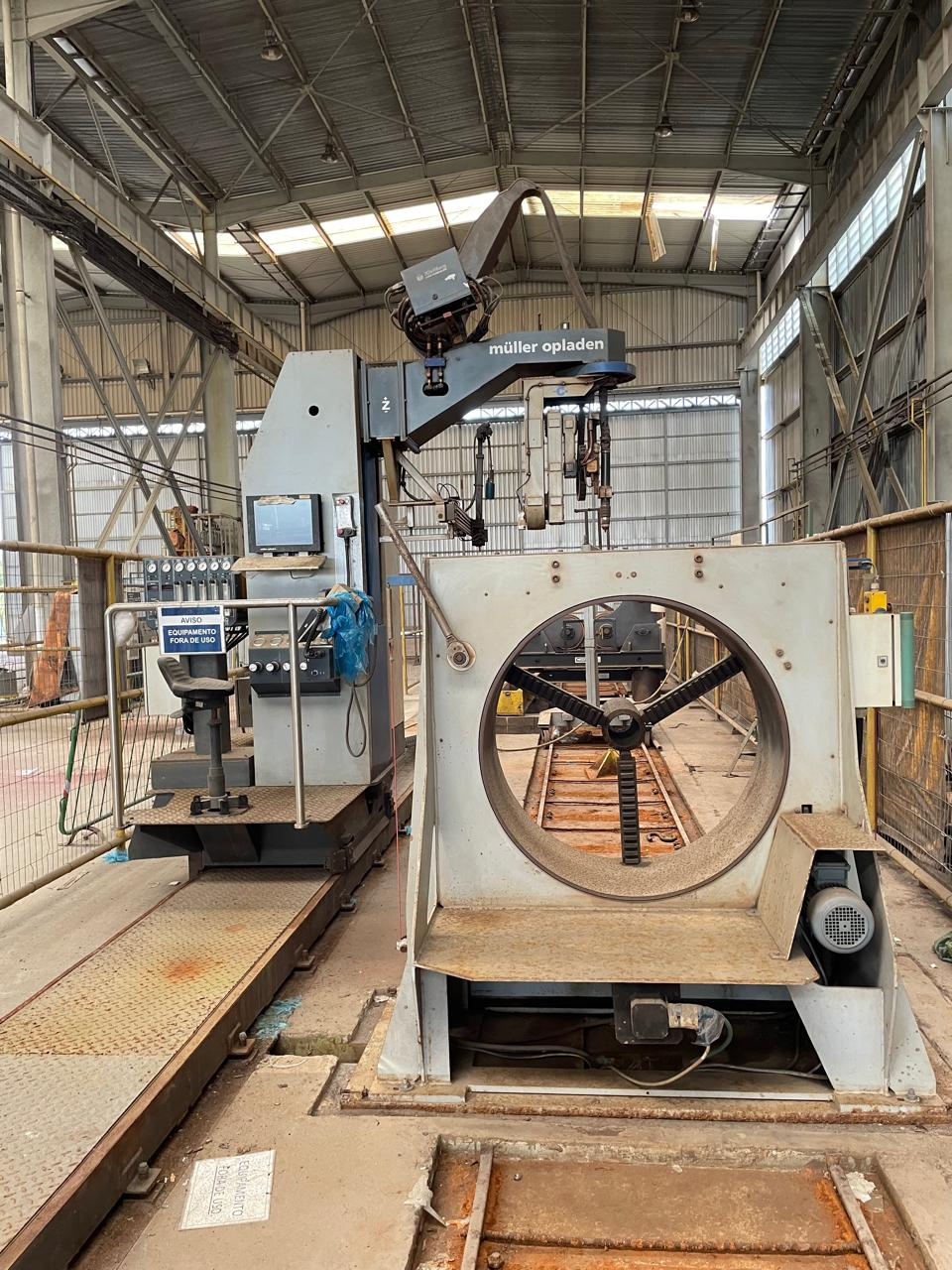

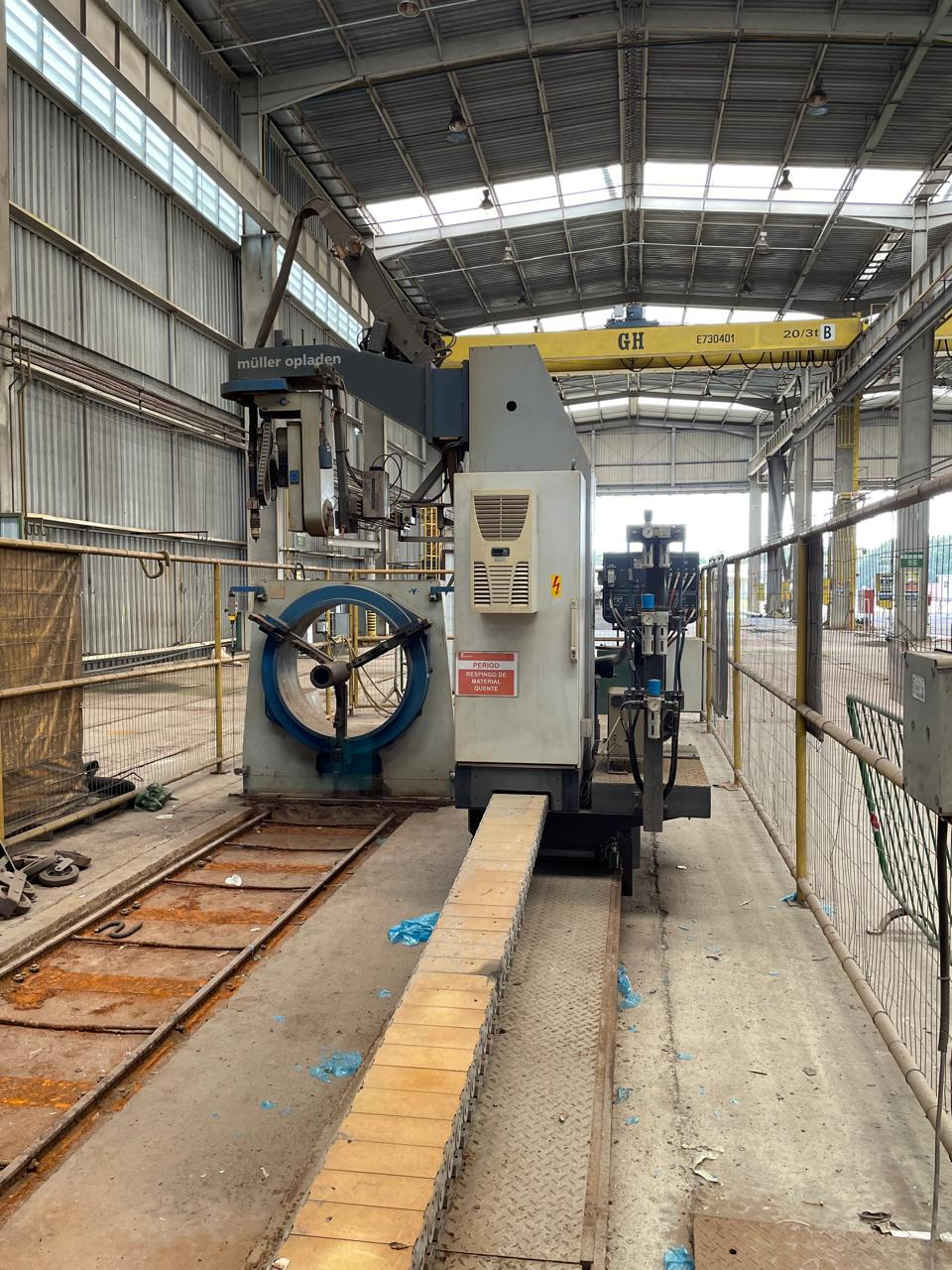

MÁQUINA CNC DE CORTE DE TUBOS
Marca: MULLER OPLADEN GMBH
Modelo: RB 950/1500/6 MP
Ano: 2012

Máquina CNC de corte térmico tridimensional (3D) para:

Tubos redondos
Tubos quadrados
Tubos retangulares
Perfis estruturais (opcional)
Tampos estampados (dished ends)

Processos de corte:
Oxicorte (Oxy-Fuel)
Plasma CNC
Configuração multiprocesso (MP) para um ou ambos os processos.

Sistema CNC:
6 eixos CNC interpolados
Servomotores AC digitais
Programação CAD/CAM
Biblioteca de macros para cortes de bocais, derivações, chanfros e interseções

Programação online e offline

Eixos CNC:
X – deslocamento longitudinal da tocha
Y – rotação do tubo
Z – controle de altura da tocha
B – inclinação da tocha (±70°)
C – rotação contínua da tocha (360°)

Eixo auxiliar para posicionamento/centralização do sistema de fixação.

Capacidade de corte:
Característica Especificação:
Diâmetro mínimo do tubo: 80 mm
Diâmetro máximo do tubo: 1.524 mm (60")
Abertura do mandril: 950 mm
Comprimento mínimo da peça: 300mm
Comprimento máximo da peça: 24.000mm
Peso máximo da peça redonda: 15.000 kg

Tubos quadrados e retangulares
Característica:
Dimensão mínima: 100 × 100mm
Dimensão máxima: 640 × 640mm

Espessura de corte:
Oxicorte: 5 até 150 mm
Plasma: 1 até 80 mm

Ângulo máximo da tocha
Oxicorte: ±70°
Plasma:até 45° (podendo chegar a 55° com fonte especial)

Sistema de fixação
Mandril autocentrante de três castanhas
Acionamento servoelétrico
Ajuste automático da altura do mandril

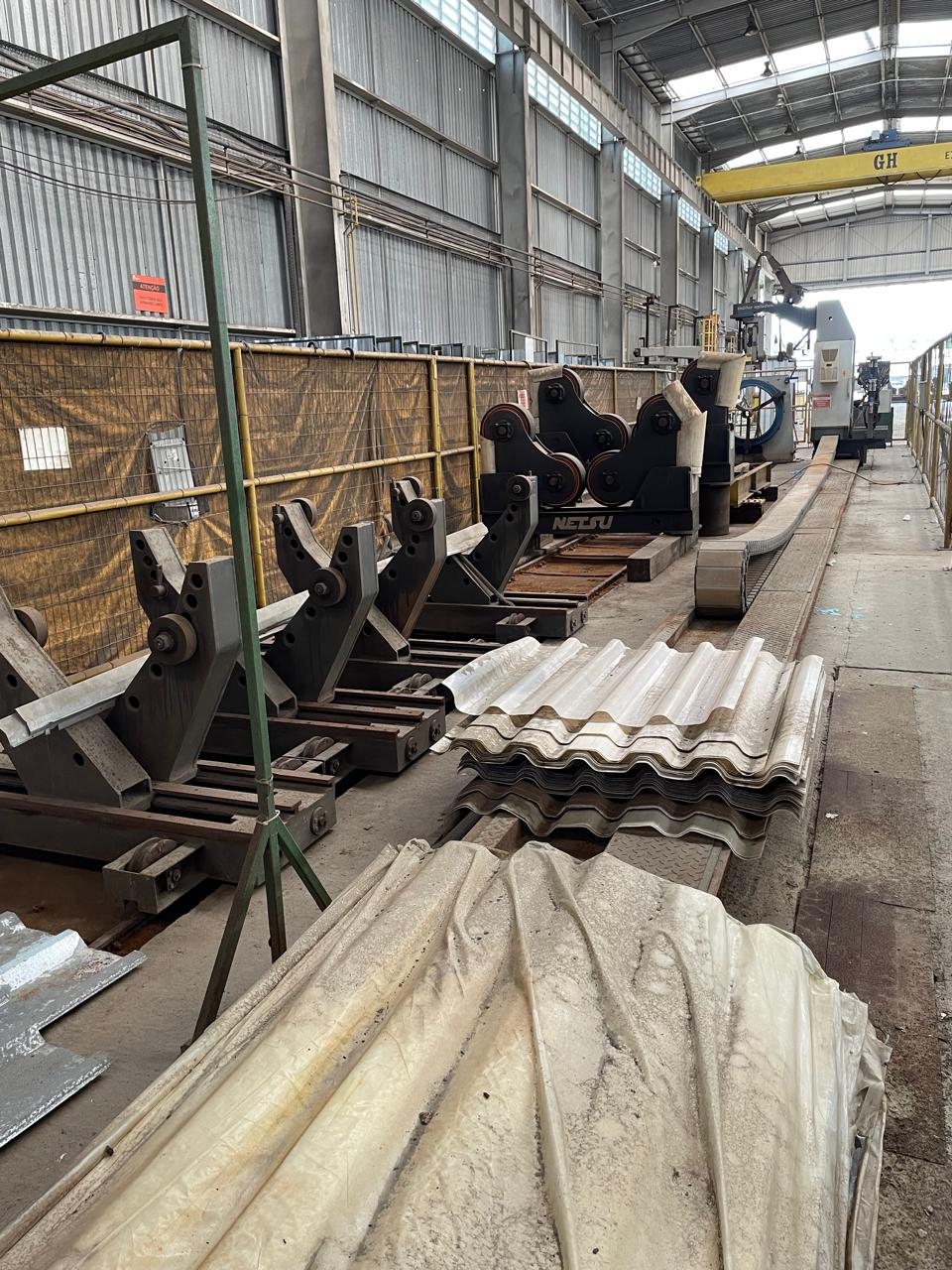

Apoios motorizados para tubos longos
Precisão
Controle CNC simultâneo dos seis eixos
Medição automática por laser da altura da superfície
Compensação automática durante o corte
Alta precisão para encaixes tipo saddle, bocais e chanfros.

Recursos de software
Importação CAD/CAM
Geração automática de contornos
Biblioteca de cortes padrão
Nesting automático
Marcação de montagem
Simulação do corte antes da execução

Dados elétricos (configuração típica):
Alimentação: 400 V trifásica
Frequência: 50 Hz
Servoacionamentos digitais AC

Interface para fontes Hypertherm, Kjellberg ou Messer (conforme configuração)

Dimensões aproximadas:

Comprimento: 8 a 12 m (sem mesa de apoio)
Largura: 3,0 m
Altura: 2,8 m

Peso da máquina: aproximadamente 10.000 a 11.000 kg, dependendo da configuração instalada.

*** MÁQUINA NO MOMENTO ESTA DESMONTADA + ESTA COMPLETA ***
