- Usado
- Código: opx022379
-
MG

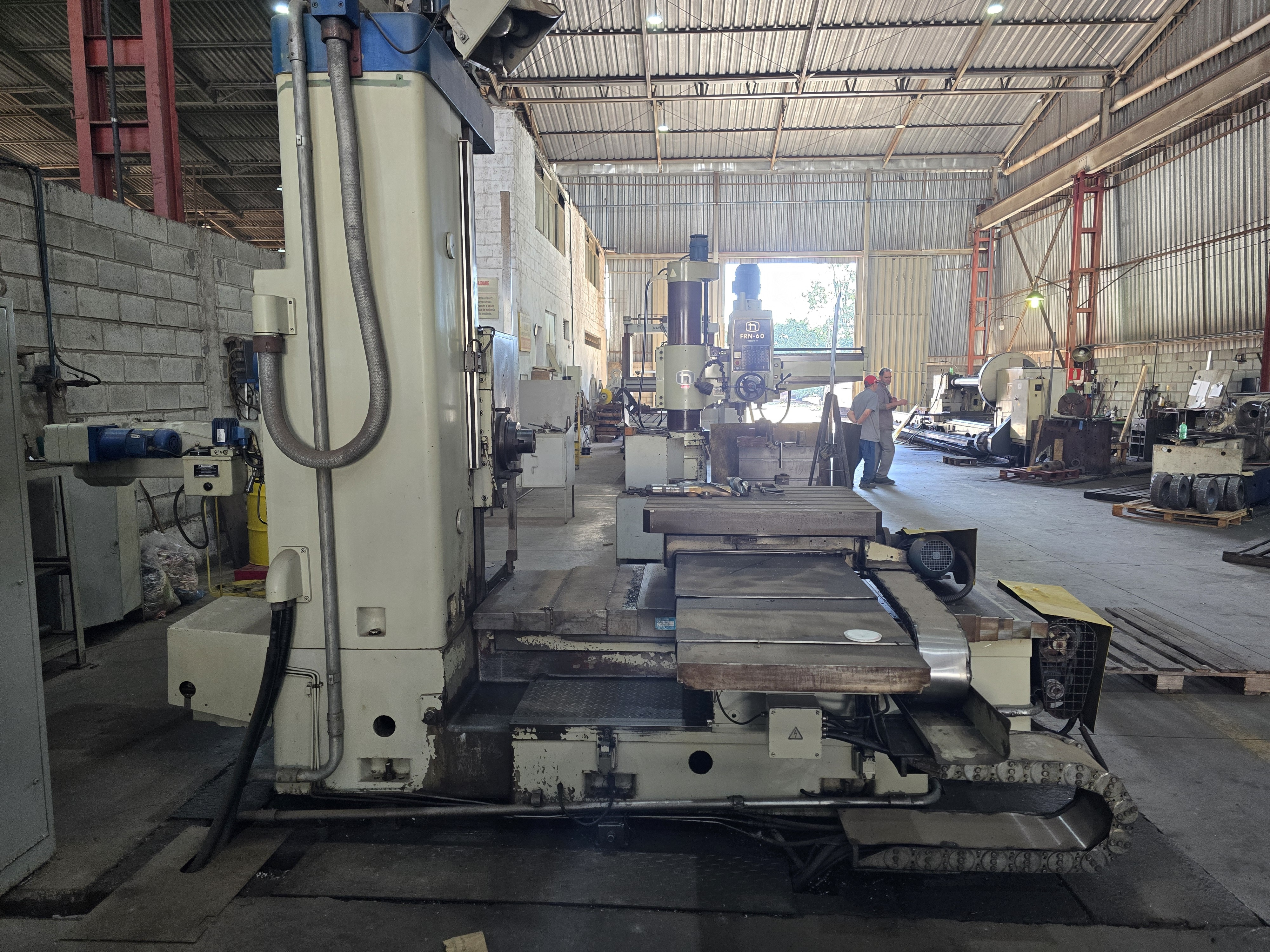

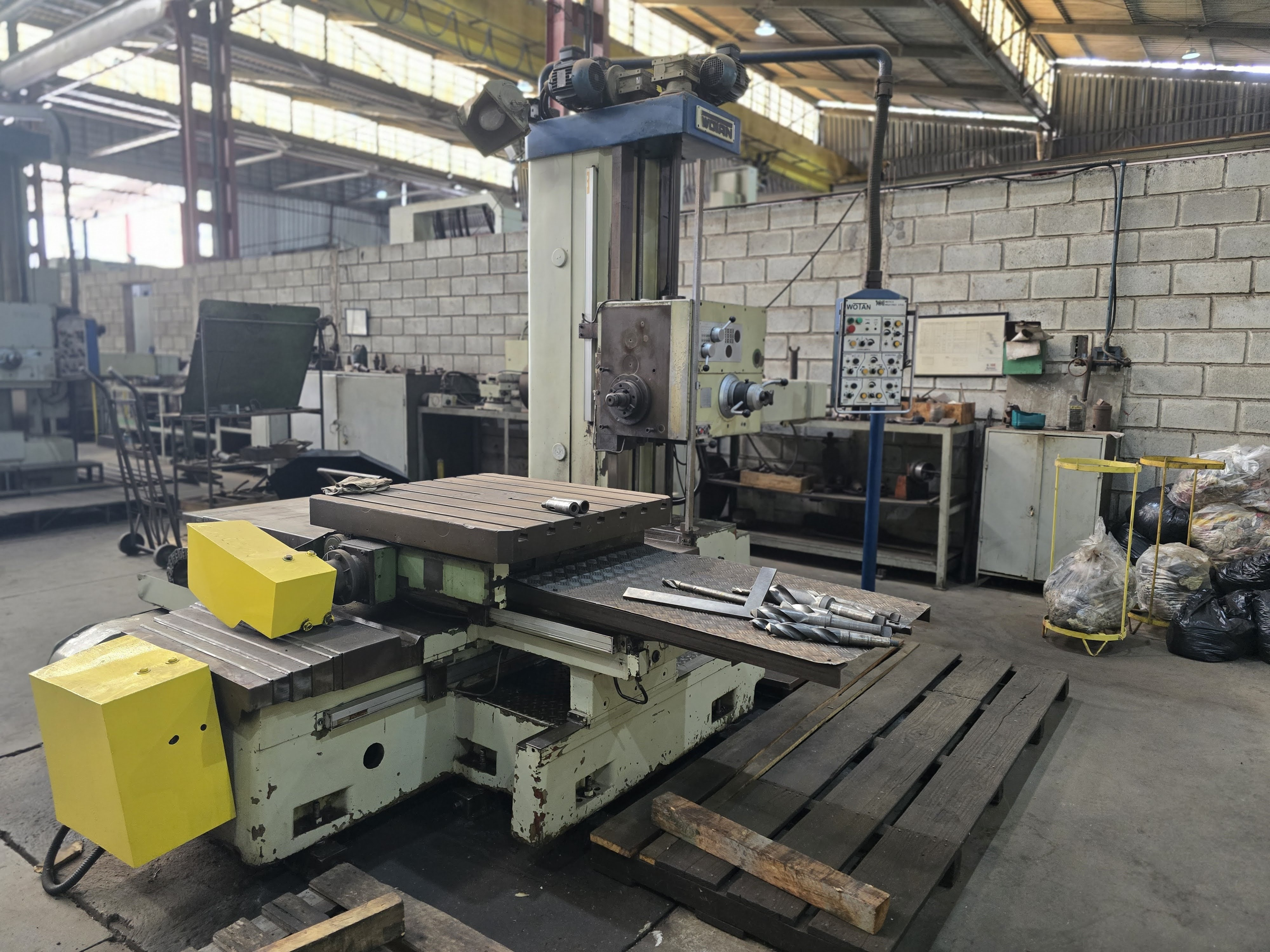

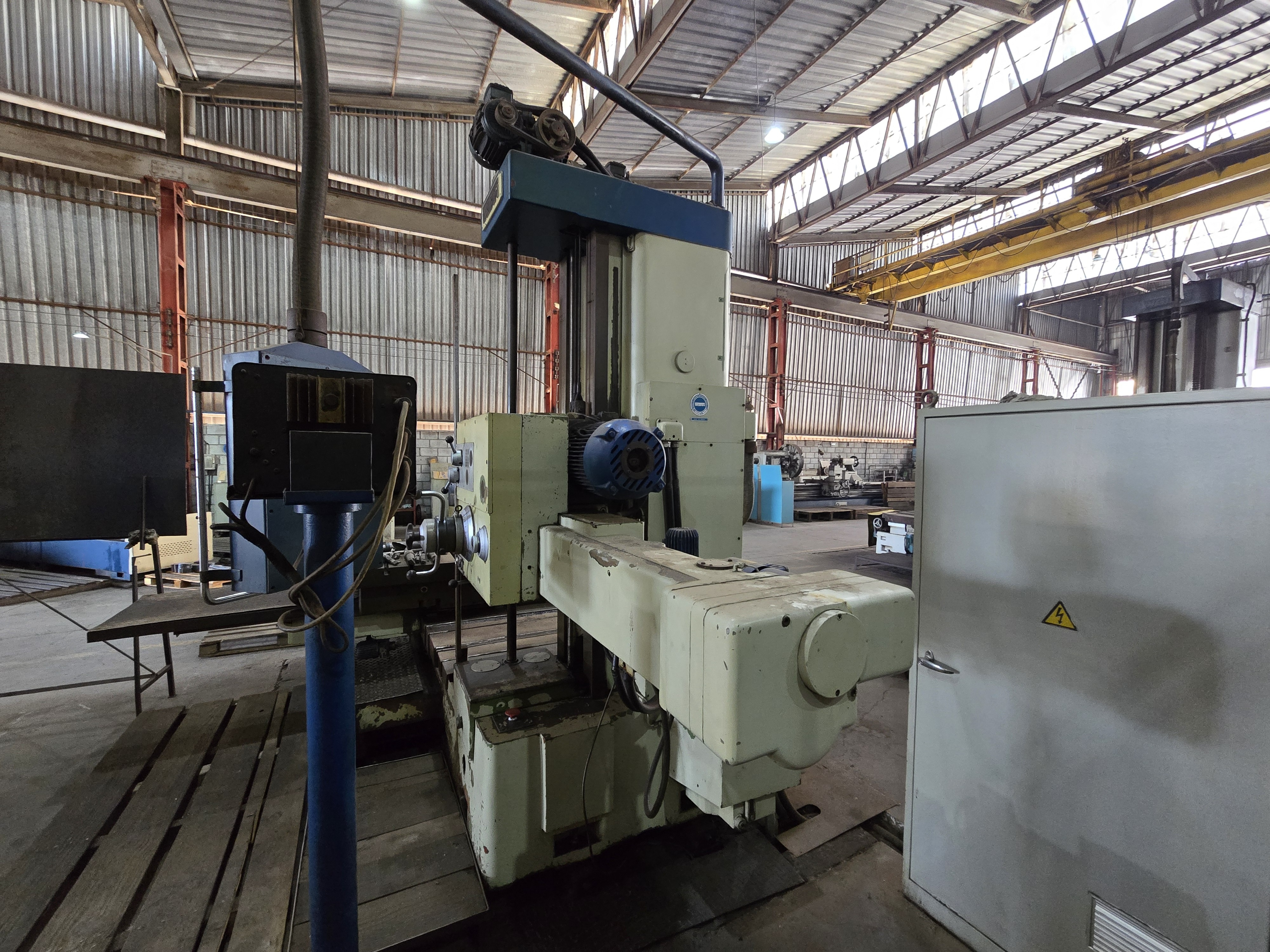

MANDRILHADORA HORIZONTAL - WOTAN - B75/105M
Marca: WOTAN
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
MANDRILHADORA HORIZONTAL
Marca: WOTAN
Modelo: B75/105M
Cabeçote e árvore:
Diâmetro da árvore de mandrilar: 105 mm
Cone interno da árvore: ISO 50
Deslocamento longitudinal da árvore: 600 mm
Alojamento da árvore de fresar ISO: 55 (171,45 mm)
Mudança de ferramenta: Mecânica
Deslocamento vertical do cabeçote: 1.000 mm
Estágios de rotação da árvore: 20
Gama de rotações: 16 - 1.250 rpm
Potência de acionamento: 12,5 HP
Mesa giratória:
Superfície de sujeição (Mesa) 900 x 1.000 mm
Alcance giratório 360°
Deslocamento transversal: 1.400 mm
Deslocamento longitudinal: 800 mm
Carga máxima sobre a mesa: 1.500 kg
Marcha rápida de rotação: 3 rot/min
Avanços, roscas e marcha rápida:
Estágios de avanços: 27
Gama de avanços: 0,02 - 8 mm/rot
Passos de rosca métrica: 12
Gama de passos: 0,25 - 8 mm
Marcha rápida (Árvore/Mesa/ Cab.): 2,6 m/min
Dimensões de ocupação e peso:
Comprimento total (L₂): 3.850 mm
Comprimento do barramento (L₁): 2.840 mm
Largura total com cobertura (B): 3.800 mm
Altura total (H): 2.870 mm
Peso líquido aproximado: 8.500 kg
*** MÁQUINA DISPONÍVEL PARA TESTES ***
Data de disponibilidade: 07/07/2026
UPGRADES & MODERNIZAÇÕES REALIZADAS (RETROFITTING)
Réguas Digitais nos 3 Eixos: Equipada com leitura digital nos eixos X, Y e Z para garantir máxima precisão posicional e eliminar erros de operação.
Fuso de Esferas no Eixo Vertical: Substituição estratégica para fuso de esferas recirculantes, proporcionando movimentos suaves, folga zero e maior rigidez no posicionamento do cabeçote.
Inversores de Frequência: Instalados em 100% dos movimentos da máquina, permitindo controle fino de velocidade, rampas de aceleração suaves e excelente eficiência energética.
Código: OPX022379
Data de Criação: 07/07/2026
