- Código: opx01859

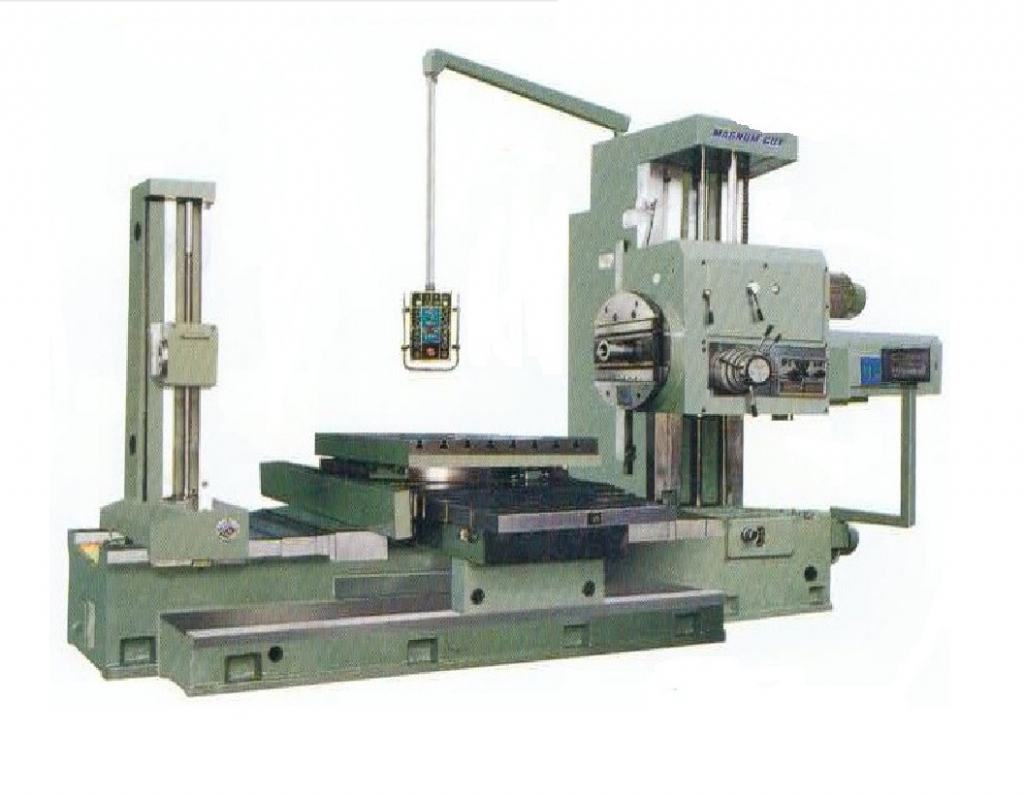

MANDRILHADORA HBM-110/2
Marca: HBM
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
-
Dispositivos de fixação.Bucha de redução.
Sacador de cones.
Ferramentas de ajuste e manutenção.
Niveladores e chumbadores.
Contra montante (coluna traseira).
Especificações Técnicas:
CURSOS
Eixo "X" - 1.600 mm
Eixo "Y" - 1.200 mm
Eixo "Z" - 1.400 mm
Eixo "W" - 600 mm
Eixo "B" - 360º
Eixo "U" - 180 mm
MESA
Superfície - 1.250 x 1.100 mm
Peso máximo admissível - 3.000 Kgs.
Diâmetro do furo no centro - 125 mm
Ranhuras em "T" - 22 mm
Distância entre ranhuras - 140 mm
FUSO
Diâmetro - Ø 110 mm
Distância entre o fuso e a mesa - 0 - 900 mm
Sede cônica - ISO-50
Diâmetro do cabeçote de facear - Ø 630 mm
VELOCIDADES E AVANÇOS
Velocidades do fuso - 8 - 1000 rpm
Velocidades da placa de facear - 4 - 200 rpm
Avanços X, Y, Z e W (8 - 400 rpm) - 0,04 - 6 mm / rev
Avanços X, Y, Z e W (500 - 1000 rpm) - 0,01 - 1,88 mm / rev
Avanço da placa de facear - 0,08 - 12 mm / rev
Avanço rápido X, Y, Z e U - 2.500 mm / min
CAPACIDADES
Diâmetro máximo de furação - Ø 50 mm
Diâmetro máximo de mandrilamento da placa de facear - Ø 600 mm
GERAL
Potência do motor principal - 7,5 Kw
Dimensões da máquina - 5.117 x 3359 x 3079 mm
Peso - 18.000 Kgs.
Código: OPX01859
