- Usado
- Código: opx021422

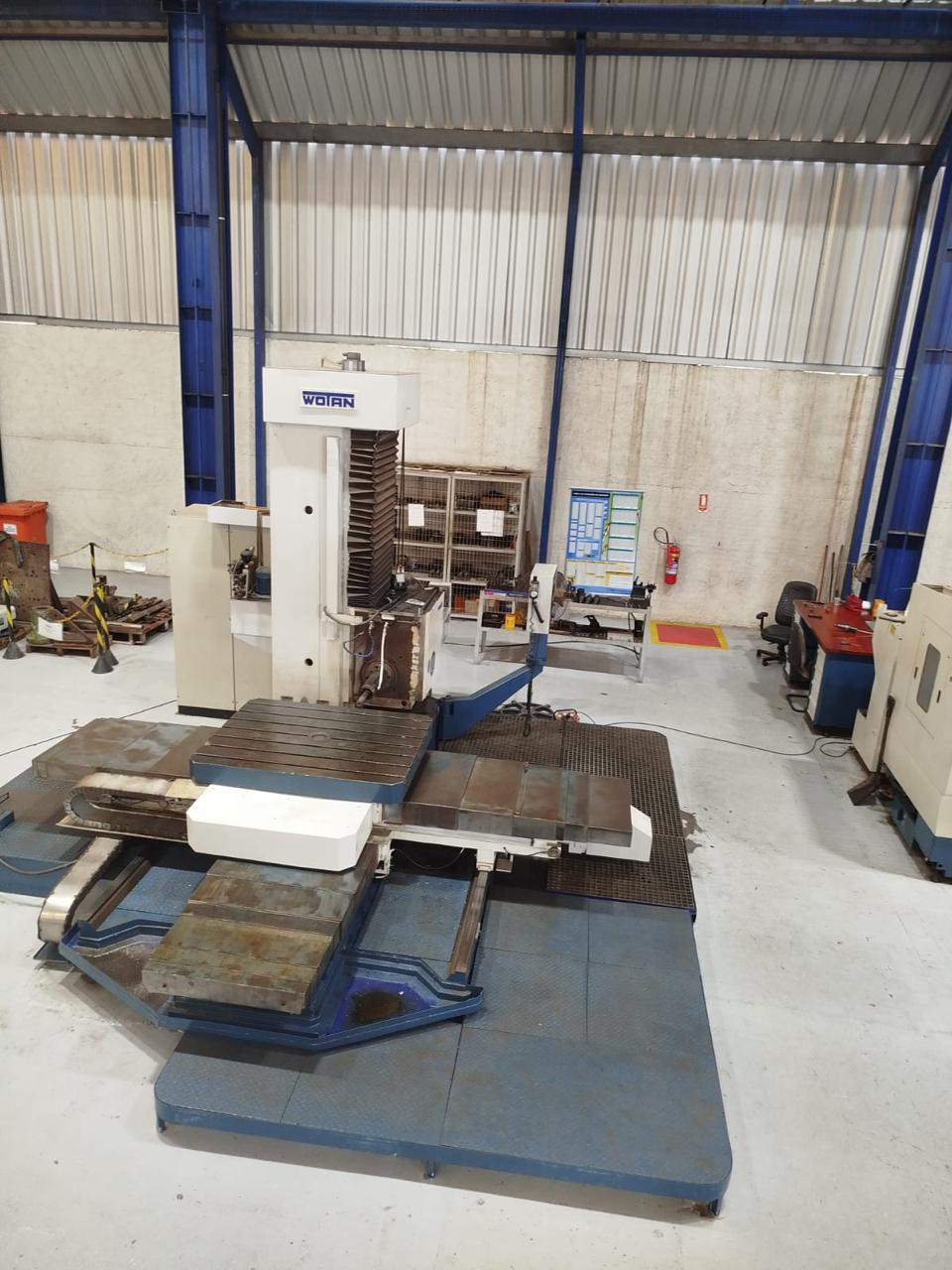

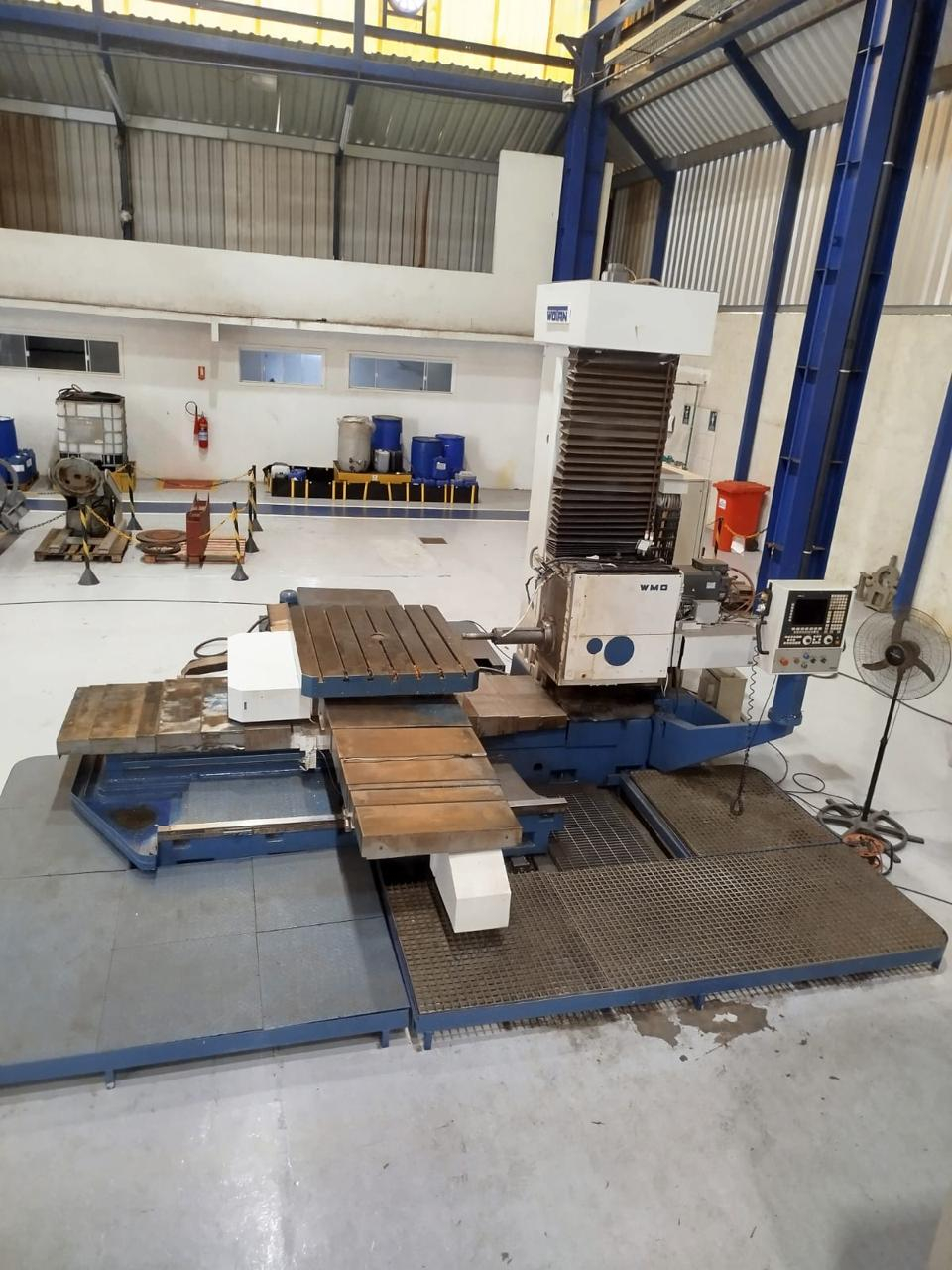

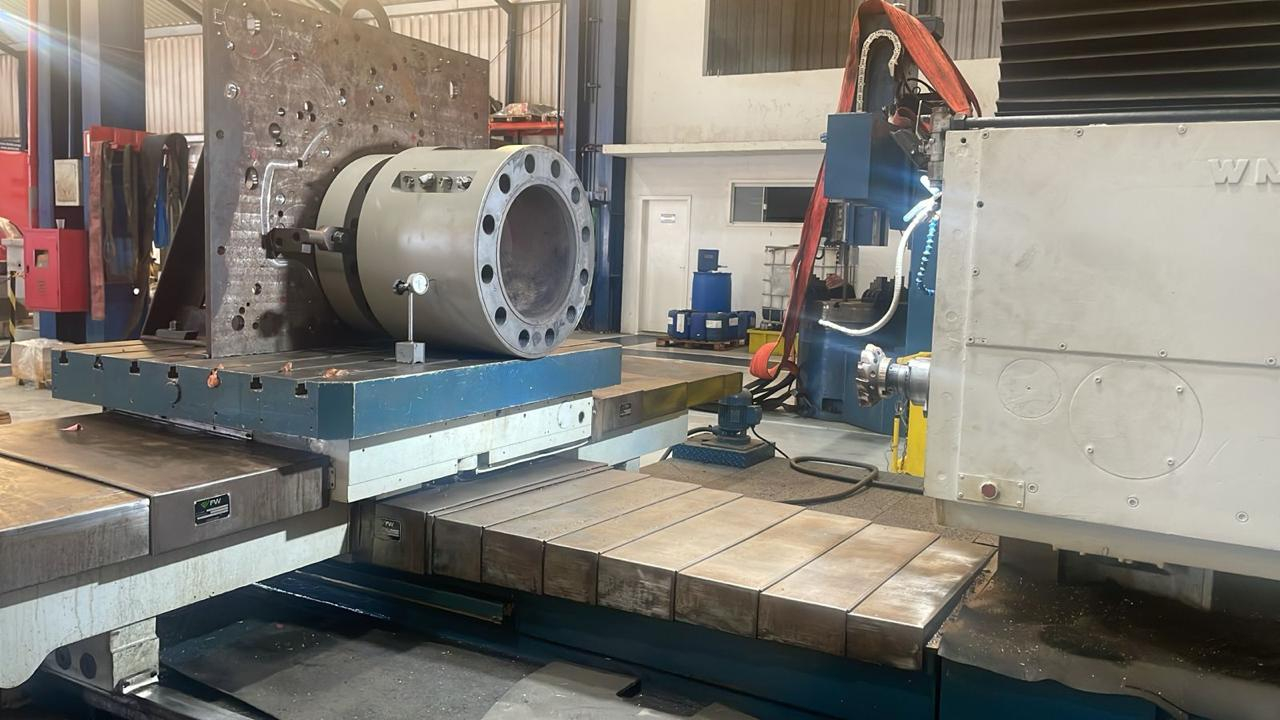

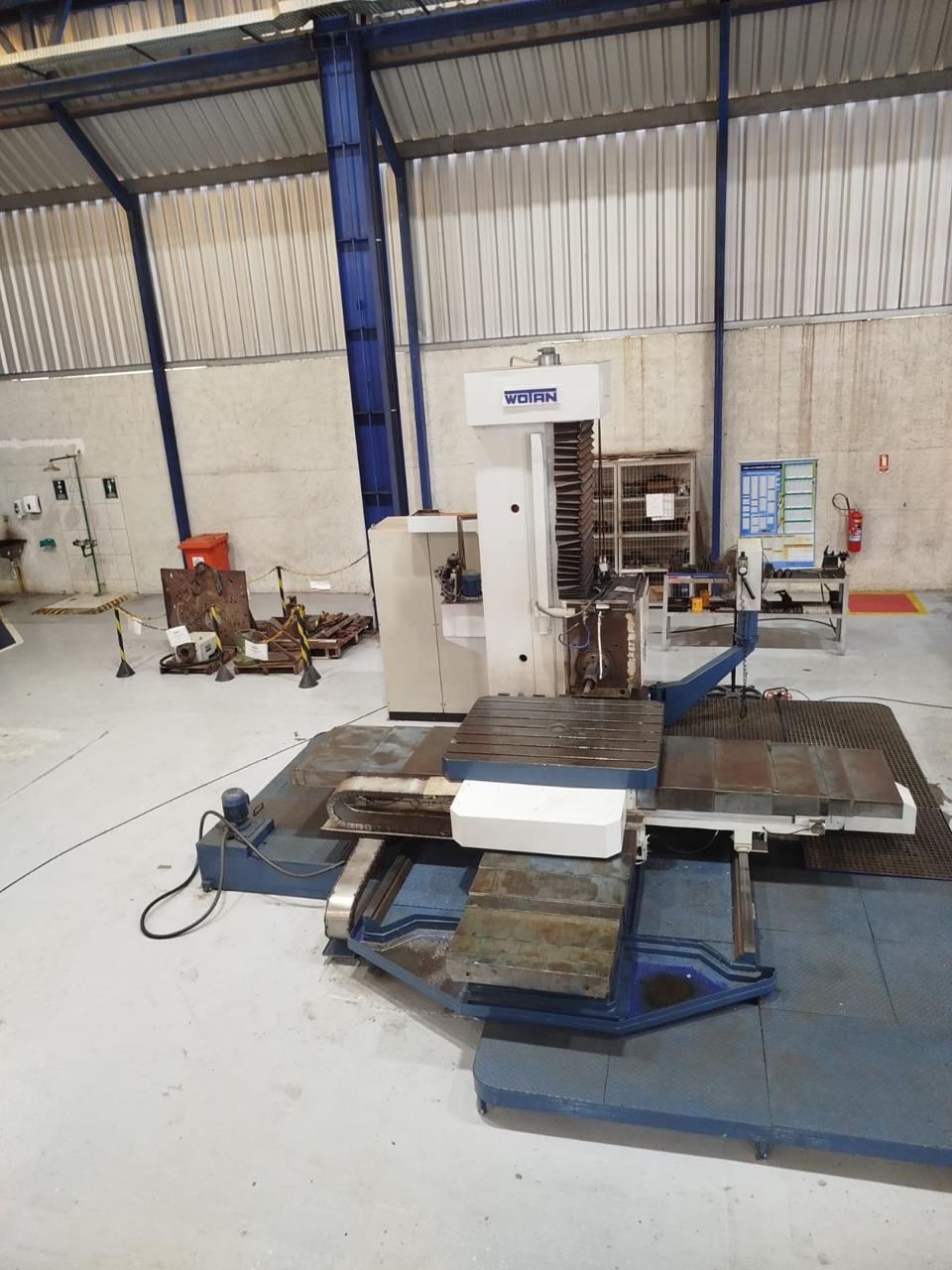

MANDRILHADORA CNC - WOTAN - B105/B120 MNC - FUSO 120 - 1800 x 1500 x 1300 MM
Marca: WOTAN
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
MANDRILHADORA CNC
Marca: WOTAN
Modelo: B105/B120 MNC
Comando CNC: SIEMENS
CARACTERÍSTICAS TÉCNICAS:
Acionamento da árvore:
Potência máxima - regime 100%: 15 kW
Gama de rotações: 12,5 - 1000 min-1
Diâmetro da árvore: 120 mm
Sistema de troca de ferramenta:
Árvore de mandrilar - cone interno: ISO 50
Árvore de fresar - centragem externa (ISO 60): 221,44 mm
Fixação da ferramenta: Hidromecânico
Centragem externa da árvore de fresar: ISO 60
Cursos:
Árvore - deslocamento longitudinal (eixo Z): 600 mm
Cabeçote - deslocamento vertical (eixo Y): 1300 mm
Deslocamento longitudinal (eixo W): 1500 mm
Deslocamento transversal (eixo X): 1800 mm
Avanço convencional:
Árvore - deslocamento longitudinal (eixo Z): 1 - 6000 mm/min
Cabeçote - deslocamento vertical (eixo Y): 1 - 9000 mm/min
Deslocamento longitudinal (eixo W): 1 - 9000 mm/min
Deslocamento transversal (eixo X): 1 - 9000 mm/min
Mesa - deslocamento giratório (eixo B): 900 graus/min
Avanço rápido:
Árvore - deslocamento longitudinal (eixo Z): 6000 mm/min
Cabeçote - deslocamento vertical (eixo Y): 6000 mm/min
Deslocamento longitudinal (eixo W): 9000 mm/min
Deslocamento transversal (eixo X): 9000 mm/min
Mesa - deslocamento giratório (eixo B): 720 graus/min
Mesa:
Superfície de Fixação da mesa: 1100 x 1400 mm
Rasgos T - DIN 650: 22 H7
N0 de Rasgos T: 7
Distância entre rasgos: 150 mm
Furo de centragem: 160 mm
Carga máxima sobre a mesa: 4000 kgf
Peso aproximado da máquina: 17 500 kg
Data de disponibilidade: 06/03/2026
Principais Vantagens:
Alta produtividade: Grande capacidade de corte e remoção de cavaco.
Robustez estrutural: Base em ferro fundido com grande estabilidade térmica.
Versatilidade: Permite diversas operações em peças grandes.
Precisão: Adequada para usinagem de componentes críticos.
Facilidade de manutenção: Projeto mecânico robusto e confiável.
Tecnologia CNC: Controle Siemens amplamente difundido e de fácil suporte.
Finalidade geral do equipamento:
Equipamento de usinagem pesada destinado a operações de:
Mandrilamento de precisão
Fresamento pesado
Furação profunda
Faceamento
Usinagem de cavidades e alojamentos
Muito utilizado na usinagem de peças de grande porte e alto peso, como carcaças, bases estruturais, componentes de máquinas e equipamentos industriais.
Processos Indicados:
mandrilamento de grandes furos
fresamento pesado
furação profunda
faceamento de superfícies.
Setores Industriais
indústria metalmecânica pesada
fabricantes de máquinas
indústria energética
indústria naval
Integração com Automação
Possibilidade de integração com:
mesas rotativas automáticas
sistemas de medição
carregamento por ponte rolante
células de usinagem pesada.
Código: OPX021422
Data de Criação: 06/03/2026
