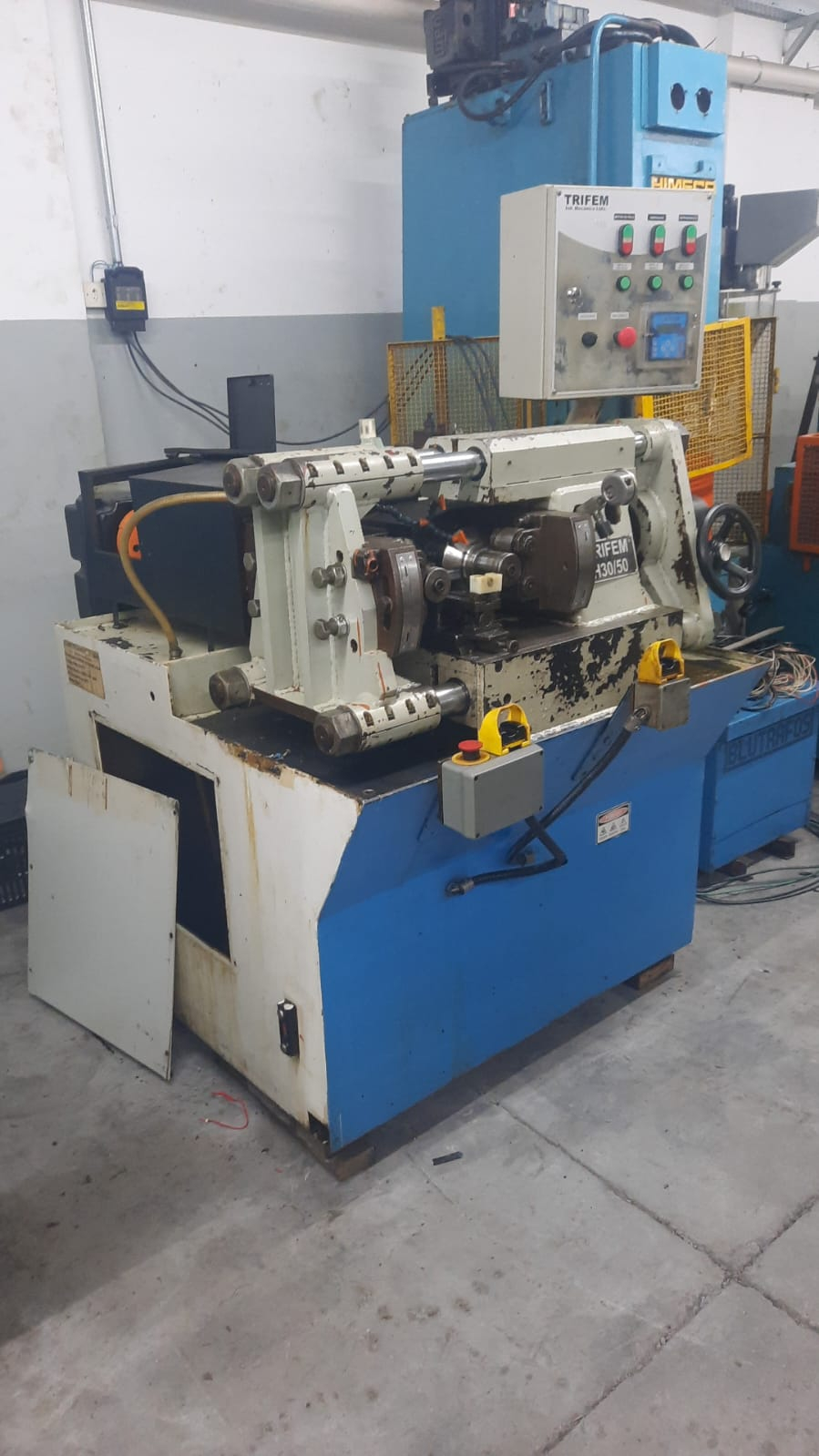

LAMINADORA DE ROSCA TRIFEM H30/50 -ANO 2010

LAMINADORA DE ROSCA

MARCA TRIFEM

MODELO H30 /50

ANO 2010

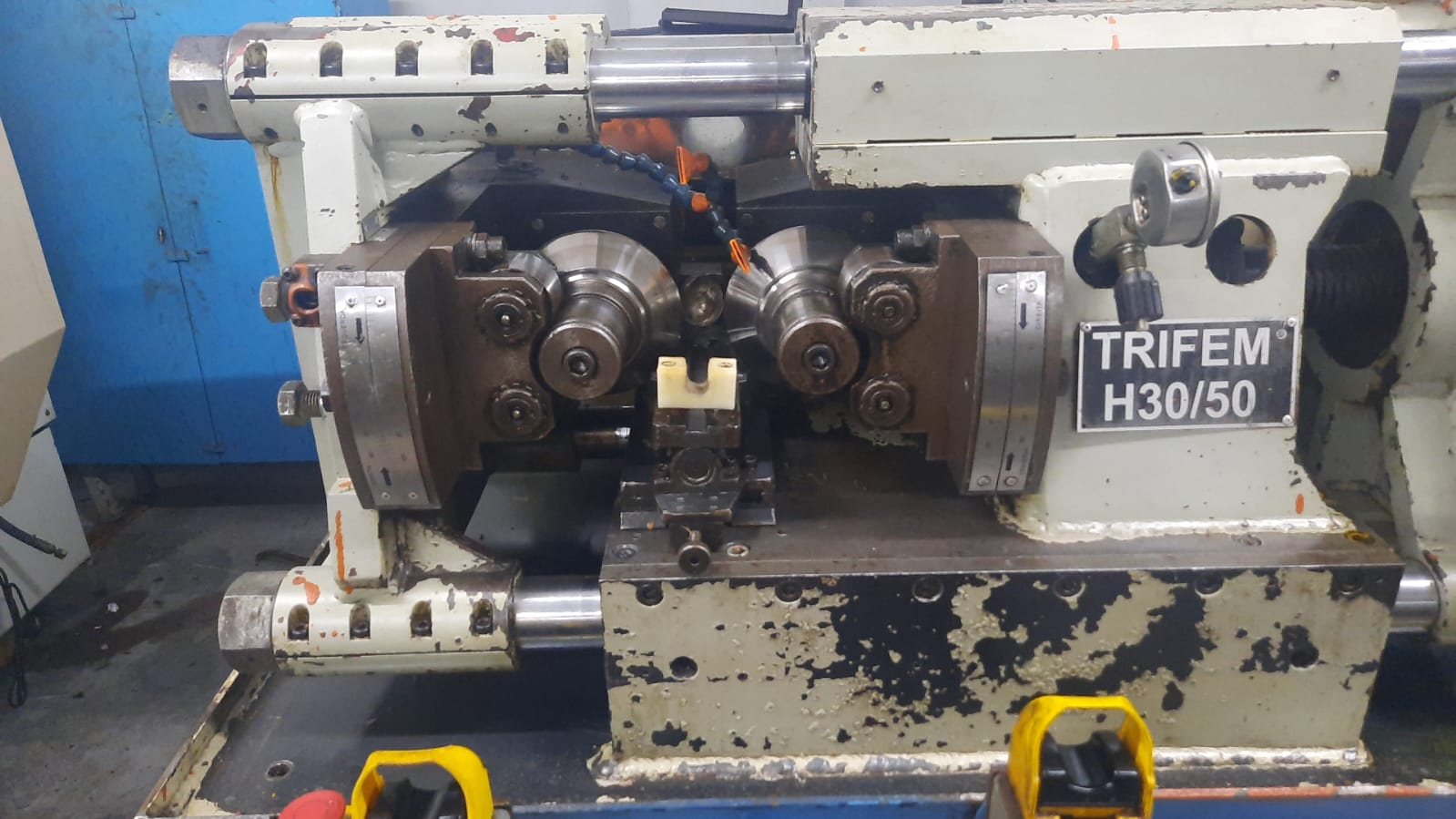

A laminadora TRIFEM H30/50i é uma máquina que trabalha com dois cilindros pré-sincronizados para laminação de roscas, recartilhas ou perfis especiais, podendo ser utilizada também para brunimento de peças como esferas e etc.

Este modelo de máquina é apropriado para roscas por introdução (estacionárias ou mergulho), e também para roscas passantes parciais, com ou sem uso de chave fim de curso, ou passantes totais, como as conhecidas barras roscadas.

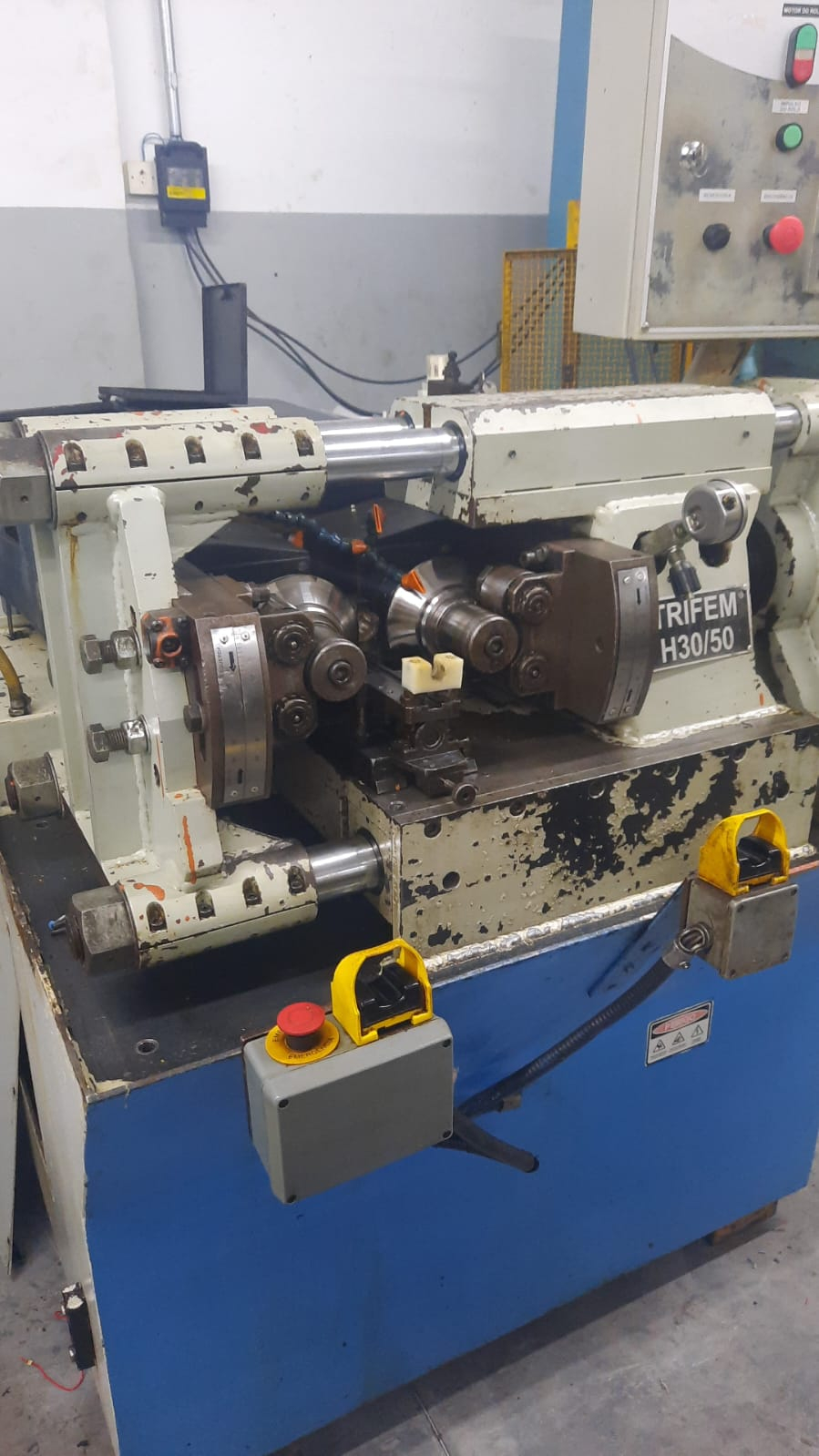

Possui cabeçote móvel cujo movimento de abrir e fechar é realizado por um conjunto hidráulico que contempla bomba, cilindro e válvulas.

Os diferenciais deste modelo de máquina são:

* sincronismo eletrônico entre os cilindros, com correção realizada através da IHM;

* redutores de alta desempenho e folga reduzida, garantindo grande precisão;

* duas velocidades de fechamento do cabeçote, sendo uma rápida de aproximação e outra reduzida com controle via IHM para executar a operação;

* RPM dos cilindros laminadores variável e 20 a 60 rotações controlados através da IHM;

* oferece nove possibilidades de escolha para o processo de trabalho sendo três para peças por introdução, três para peças com roscas passantes e três para o processo de repasse;

* inovador processo para repasse de peças que após alguma operação posterior, necessitem aquele “ajustezinho” final;

* saída de sinal para acoplamento de sistema de alimentação automática;

* profundidade da rosca controlada eletronicamente;

* memória para armazenar dados de preparação da máquina identificadas com o nome ou números. Os dados que podem ser armazenados são: nome da peça, abertura do cabeçote, profundidade da rosca, RPM dos cilindros, tempo de avanço, tempo de retorno, sincronismo e velocidade de trabalho.

* já conta em sua memória interna as recitas de passos mais comuns em mm e em polegadas;

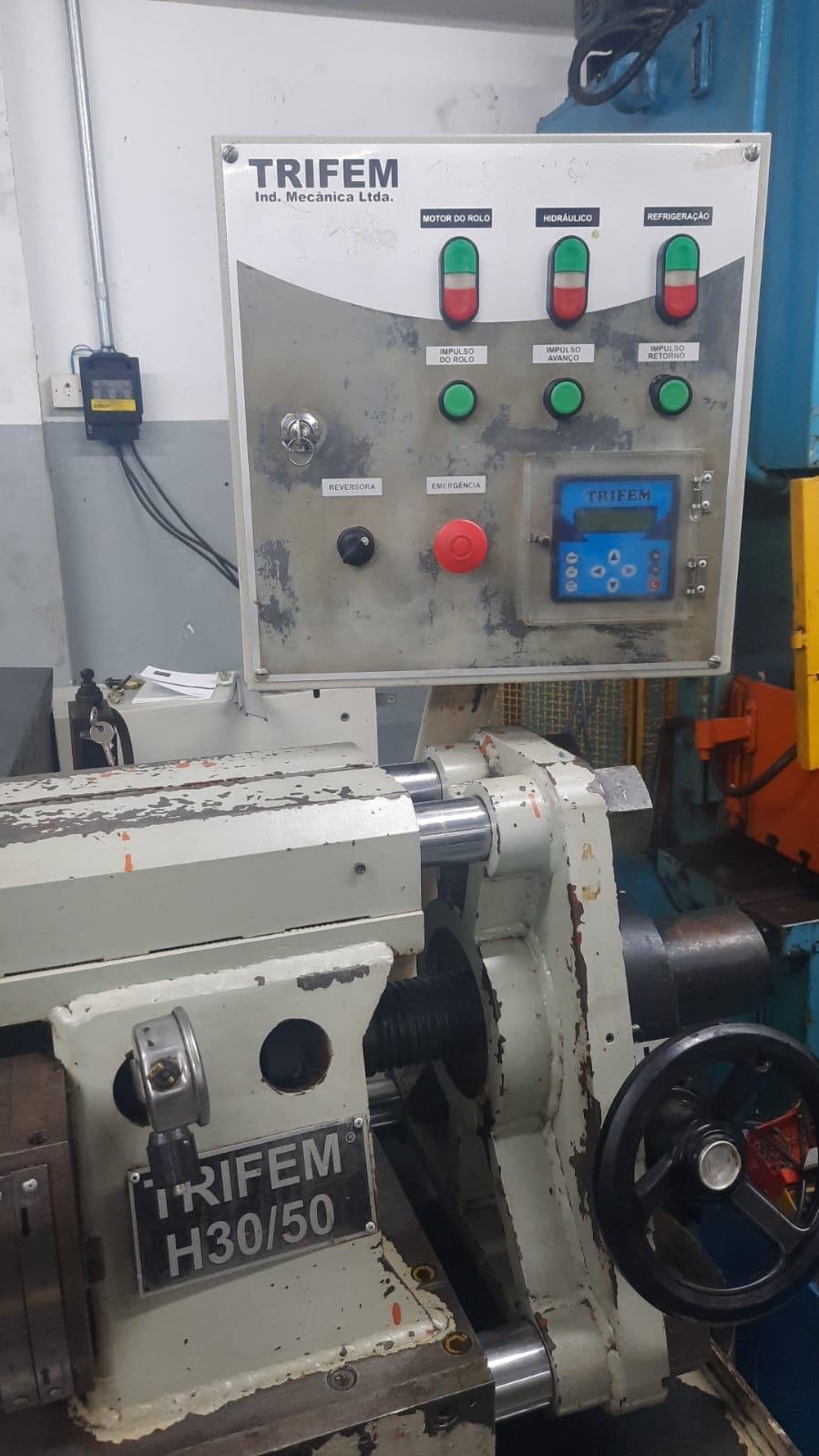

* todo o ajuste é controlado por meio de uma IHM com tela sensível ao toque, (touch escreen).

 O uso eletrônico para preparação da máquina facilita muito a regulagem e operação da máquina.

A produção horária varia quando os tempos de avanço e retorno do cabeçote são alterados. Quanto menor forem os tempos, maior será o número de fechamentos por hora que a máquina irá realizar. Lembrar que estes tempos são diretamente ligados a facilidade de alimentação que a peça oferece e pratica do operador.
