- Usado
- Código: opx022335
-
SP
GERADORA DE ENGRENAGENS - RENANIA - YQ31250E - MÓDULO 12
Marca: RENANIA
- R$ 450.000,00
Solicite um orçamento
Solicite um orçamento

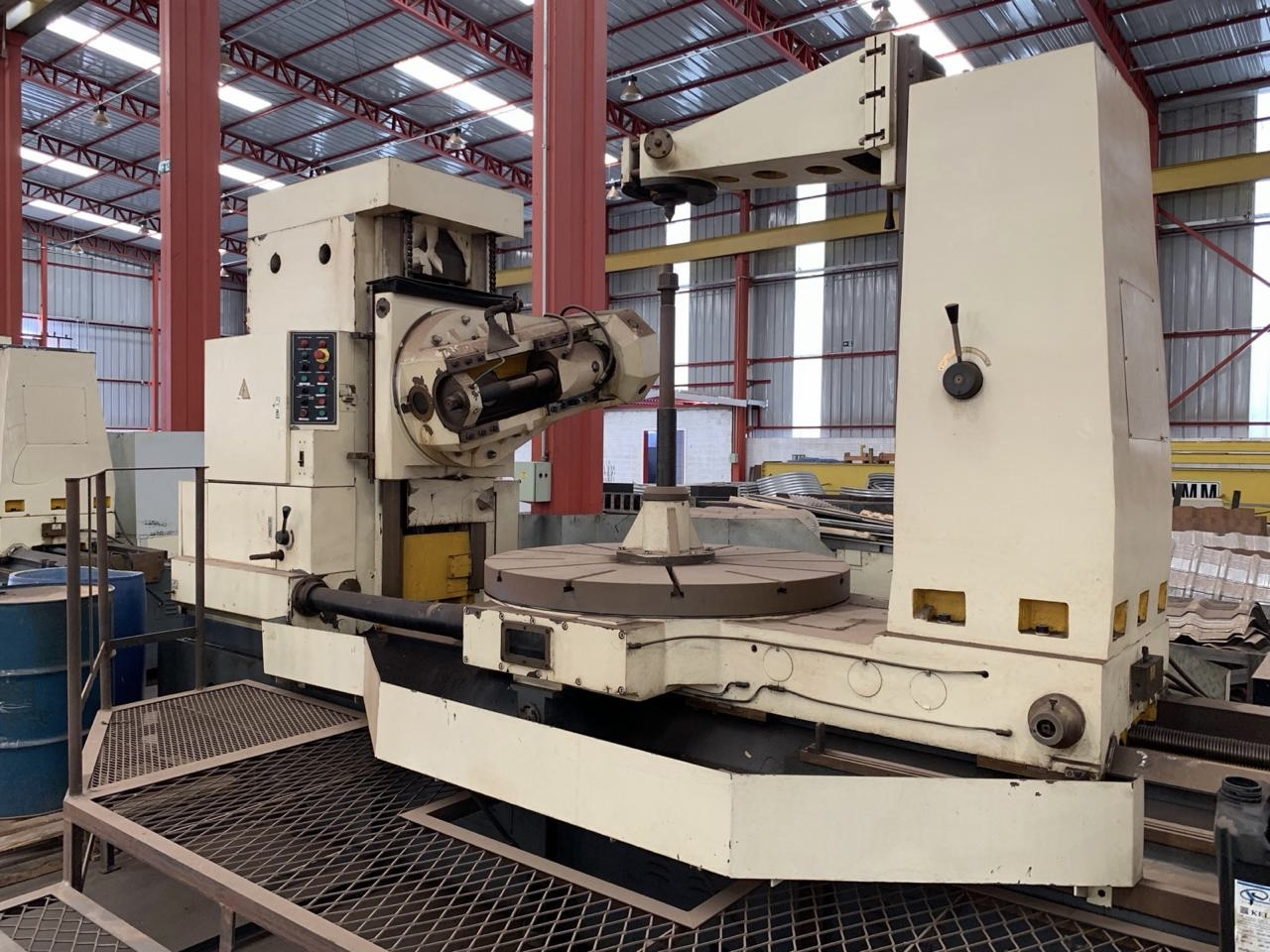

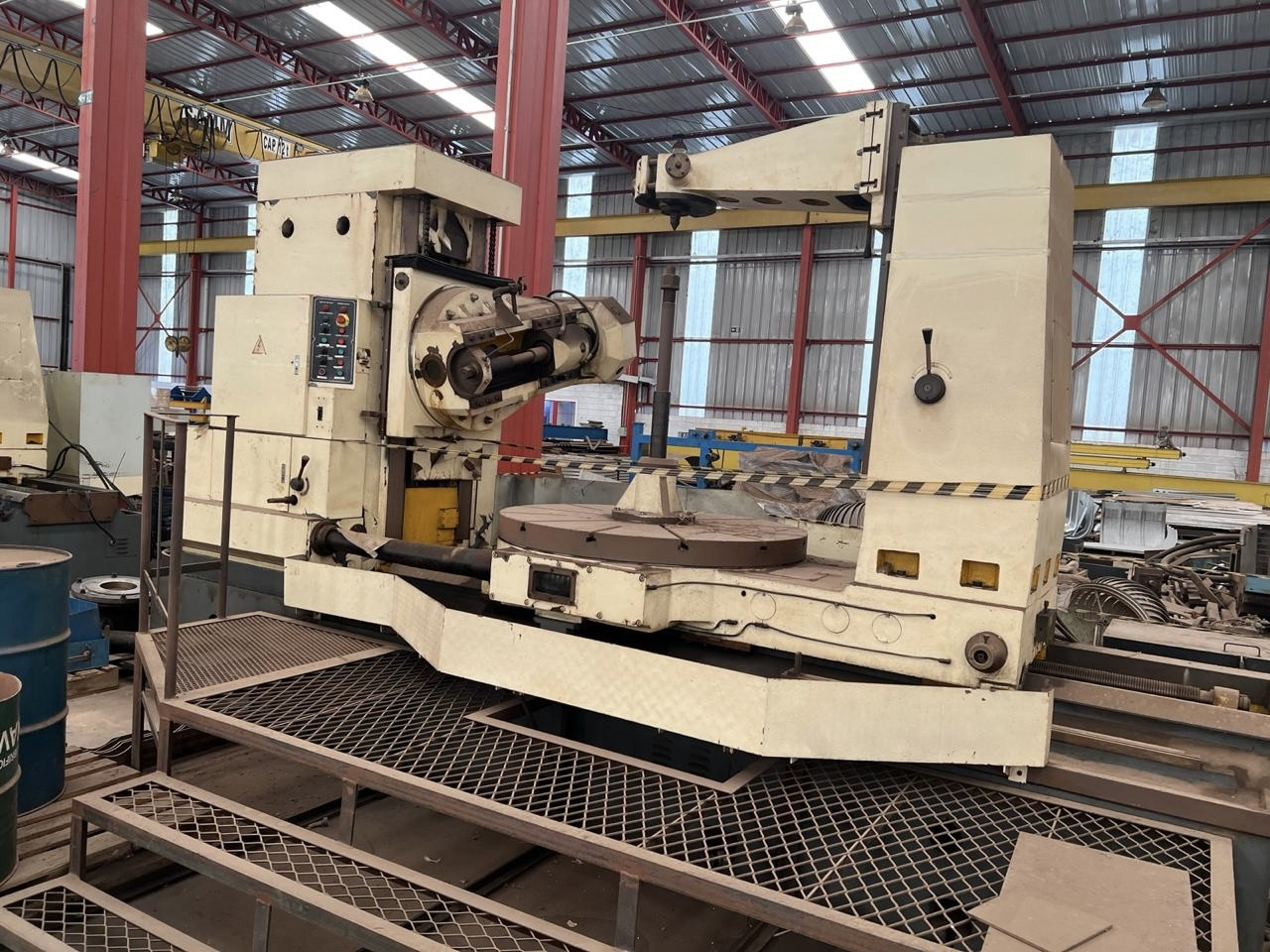

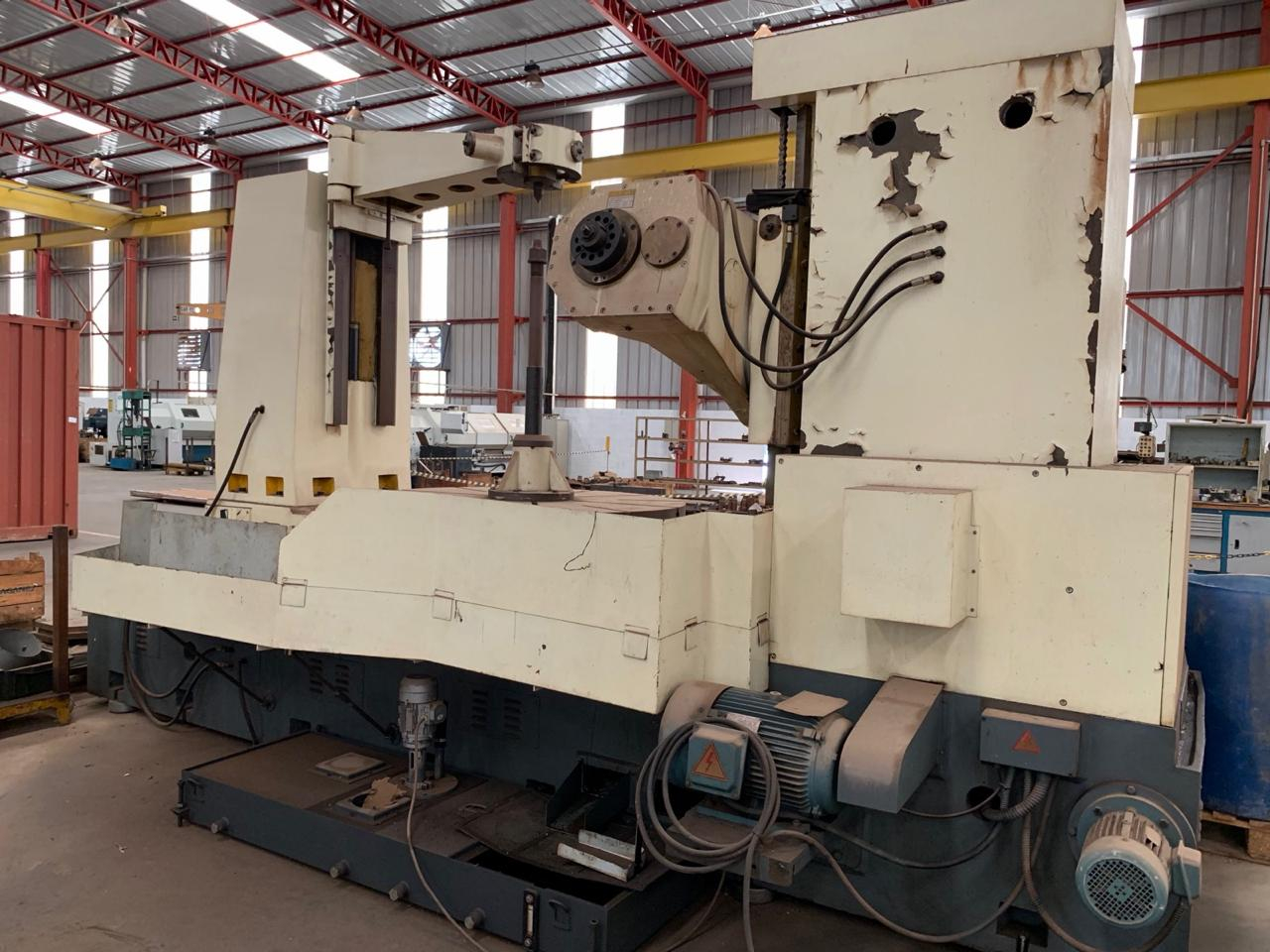

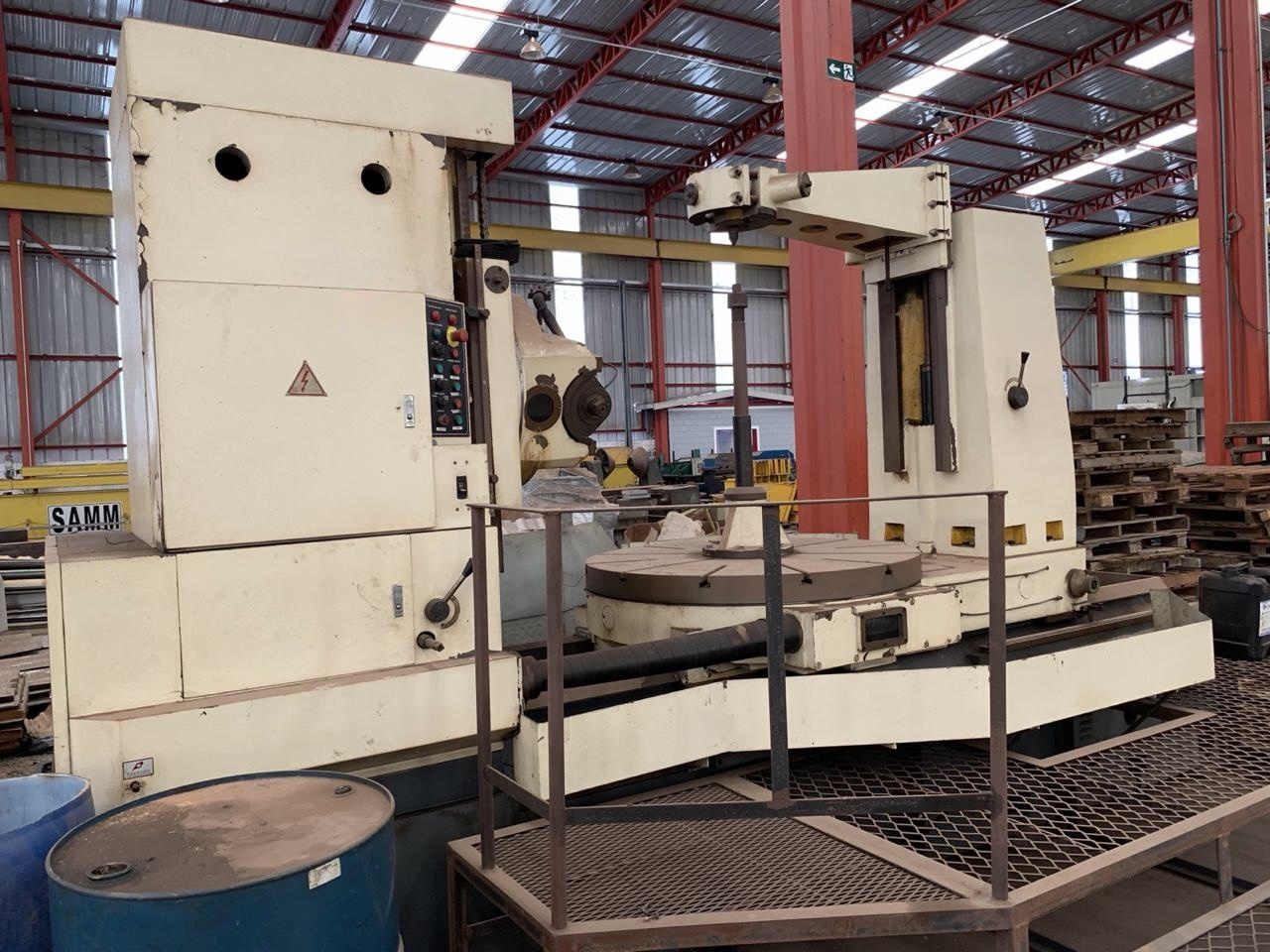

GERADORA DE ENGRENAGENS RENANIA
Modelo: YQ31250E
Capacidade de usinagem
Módulo máximo de corte:
* Aço: Módulo 12
* Ferro fundido: Módulo 16
Capacidade da peça
Diâmetro máximo da engrenagem (dentes retos):
* Com coluna traseira: 1.850 mm
* Sem coluna traseira: 2.500 mm
Largura máxima da peça
* 700 mm (distância entre centros ≥ 420 mm)
Curso
* Curso máximo do carro porta-ferramenta: 710 mm
Distância entre o eixo da fresa e a mesa
* Máxima: 930 mm
* Mínima: 220 mm
Distância entre o eixo da ferramenta e a mesa
* Máxima: 1.350 mm
* Mínima: 300 mm (170 mm em configuração especial)
Árvore porta-fresa
* Cone do eixo-árvore: Morse 6
Ferramenta (Fresa Mãe) - Dimensões máximas
* Diâmetro: 260 mm
* Comprimento: 300 mm
Árvores porta-fresa intercambiáveis - Diâmetros disponíveis:
* Ø 27 mm; * Ø 32 mm; * Ø 40 mm; * Ø 50 mm; * Ø 60 mm
Capacidades:
* Curso axial máximo da ferramenta: 100 mm
* Capacidade máxima da mesa: 5 toneladas
* Diâmetro da mesa de trabalho: 1.380 mm
* Diâmetro do furo central da mesa: 240 mm
Rotação:
* Número de velocidades do eixo-árvore: 6 velocidades
* Faixa de rotação do eixo: 19 a 108 rpm
Avanços:
* Número de avanços verticais: 8 velocidades
* Faixa de avanço vertical: 0,52 a 4,62 mm por rotação da mesa
* Avanço rápido vertical do carro: 0,525 m/min
* Avanço manual vertical do carro: 0,63 mm por volta
* Avanço rápido radial da mesa: 0,47 m/min
* Precisão do avanço manual radial da mesa: 0,02 mm
Motorização:
* Motor principal: 20 HP – 1.730 rpm
* Motor do avanço rápido: 4 HP – 1.750 rpm
* Motor do avanço rápido da mesa: 2 HP – 1.150 rpm
* Motor da bomba hidráulica: 2 HP – 1.150 rpm
* Motor da bomba de refrigeração: 0,4 kW – 3.360 rpm
Dimensões:
* Comprimento: 5.000 mm
* Largura: 2.675 mm
* Altura: 2.800 mm
Peso:
* 18.500 kg (18,5 toneladas)
Data de disponibilidade: 30/06/2026
A YQ31250E é uma Fresadora Geradora de Engrenagens (Gear Hobbing Machine) de grande porte, indicada para a fabricação de engrenagens cilíndricas de dentes retos, helicoidais e coroas para conjuntos de rosca sem-fim. Possui capacidade para usinar engrenagens de até 2.500 mm de diâmetro, módulo máximo 12 em aço e 16 em ferro fundido, oferecendo elevada robustez, precisão Classe 7 e ampla capacidade de produção para os setores de mineração, siderurgia, energia, papel e celulose, naval e indústria pesada.
A YQ31250E é uma máquina para fresamento de engrenagens (Gear Hobbing), destinada à fabricação de:
* Engrenagens cilíndricas de dentes retos;
* Engrenagens helicoidais;
* Coroas para conjuntos de rosca sem-fim.
Permite usinagem com corte concordante ou discordante (up cut/down cut) para engrenagens cilíndricas.
Na fabricação de coroas sem-fim, utiliza avanço manual ou avanço tangencial quando equipada com cabeçote tangencial (opcional).
Precisão de usinagem: Classe 7 (conforme norma chinesa/doméstica).
A Geradora de Engrenagens Renânia YQ31250E é um equipamento industrial de grande porte projetado para a usinagem contínua e de alta precisão de engrenagens cilíndricas (retas e helicoidais) utilizando fresa caracol
Código: OPX022335
Data de Criação: 30/06/2026
