FORNO DE REVENIMENTO VTE - METALTREND

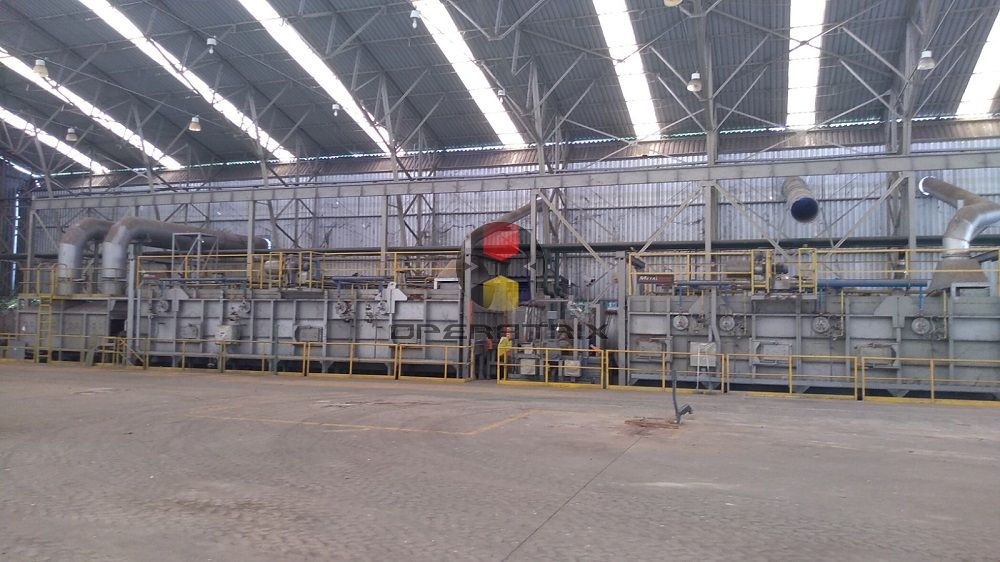

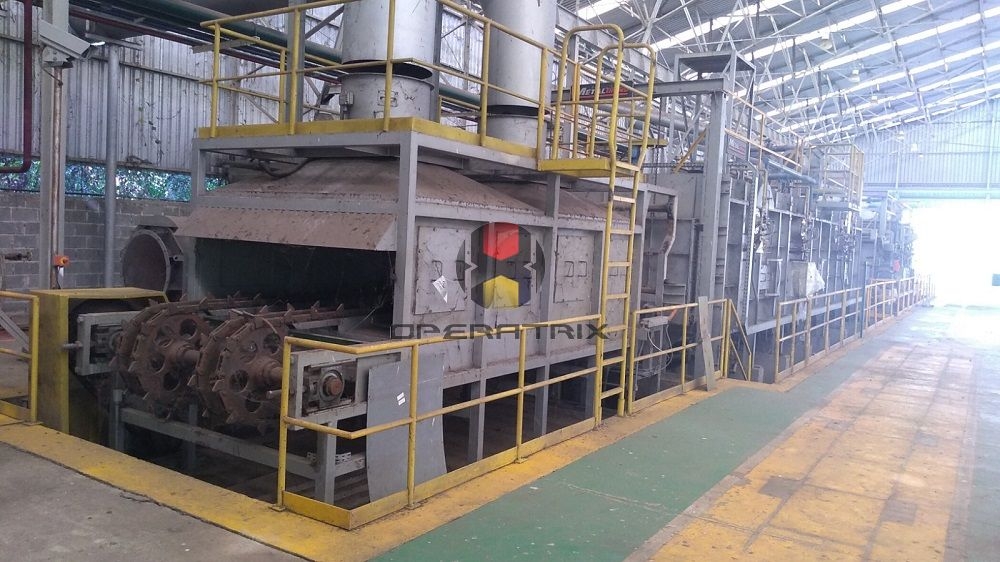

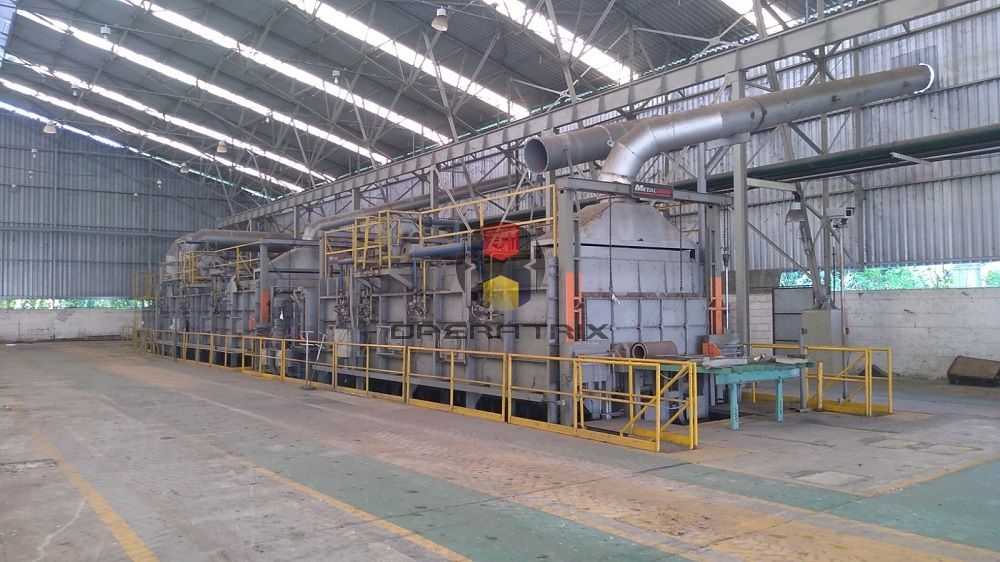

FORNO DE REVENIMENTO VTE
MARCA: METALTREND

DADOS TÉCNICOS (FORNO DE REVENIMENTO VTE)
Comprimento Útil do Forno: 11100 mm
Largura Útil: 1900 mm
Altura Útil das Portas: 600 mm
Nível da Mesa de Carga: 1400 mm Acima do Nível do Piso
Temperatura da Carga na Entrada do Forno: 20°C
Temperatura da Carga na Saída do Forno: 200 a 650°C
Temperatura Máxima do Forno: 700°C
Produção Líquida Máxima: 1820 Kg/h
Tempo de Passagem da Carga no Forno: 90 min por Cilindro de Referência
Passo da Soleira: 545 mm
Carga Máxima Sobre a Soleira: 2730 Kg
Quantidade de Soleiras Móveis: 02
Temperatura Externa da Carcaça: 60°C Acima da Temperatura Ambiente
Ciclo Mínimo da Soleira: 40 seg

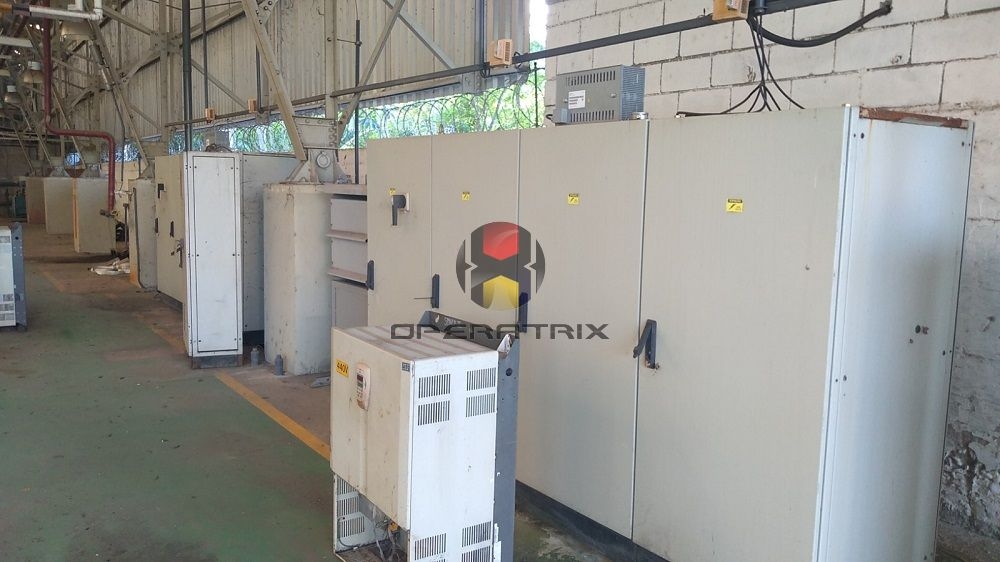

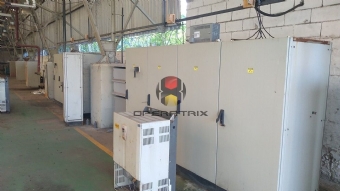

Tensão Para Alimentação do Painel de Força: 440 V- 60 HZ- Trifásico
Tensão Para Comando e Instrumentação: 110 V- 60 HZ- Bifásico
Aquecimento: Gás Natural (PCI 9050 Kcal/Nm³)
Controle do Aquecimento: On-Off
Número de Zonas de Controle: 03
Consumo Térmico para produção de 1.820
Consumo Térmico para produção de 1820 g/h e Desenforcamento a 650°C: 445.000 Kcal/h=49 Nm³/h G N
Potência Instalada: 540.000 Kcal/h= 60 Nm³/h G N
Pressão de Gás Necessária: 1,0 Bar


DADOS TÉCNICOS (TANQUE DE FORNO TÊMPERA)
Execução: Tanque de Têmpera Com Sistema de Circulação Forçada Localizada
Capacidade de Resfriamento: 1820 Kg/h
Volume do Tanque: 6,0 m³
Dimensões Externas (Comprimento): 2400 mm
Dimensões Externas (Largura): 2500 mm
Dimensões Externas (Altura): 1000 mm
Capacidade de Carga: 02 Pç Por Ciclo (01 Posição Submersa Por Ciclo)
Recirculador Para o Fluído de Têmpera (Vazão Unitária): 1200 m³/h
Recirculador Para o Fluído de Têmpera (Pressão): 2,0 mmCa
Recirculador Para o Fluído de Têmpera (Motor): 7,35 KW
Recirculador Para o Fluído de Têmpera (Quantidade): 02 Cj
Recirculador Para o Fluído de Têmpera (Controle de Velocidade): Através do Variador de Freqência
Trocador de Calor Água/Fluído Têmpera (Capacidade): 310.000 Kcal/h
Trocador de Calor Água/Fluído Têmpera (Quantidade): 01 Cj
Bomba Para Recirculação do Fluído de Têmpera Pelo Trocador de Calor (Vazão): 50 m³/h
Bomba Para Recirculação do Fluído de Têmpera Pelo Trocador de Calor (Pressão): 2,5 Bar
Bomba Para Recirculação do Fluído de Têmpera Pelo Trocador de Calor (Motor): 7,35 KW
Bomba Para Recirculação do Fluído de Têmpera Pelo Trocador de Calor (Quantidade): 01 Cj
Variação Máxima da Temperatura do Fluído de Têmpera: 30 a 40°C
Potência Para Aquecimento do Polímero no Início de Produção: 60 KW
Vazão de Água Para Resfriamento do Trocador de Calor Considerando Temperatura Máxima da Água na Entrada de 30ºC: Aprox. 65 m³/h

DADOS TÉCNICOS (MESA DE TRANSFERÊNCIA)
Comprimento Útil: 4500 mm
Passo da Carga: 600 mm
Ventiladores de Resfriamento (Quantidade): 02
Ventiladores de Resfriamento (Vazão Unitária): 30000 m³/h
Ventiladores de Resfriamento (Potência do Motor): 2 x 37 KW
Exaustores (Quantidade): 02
Exaustores (Vazão Unitária): 32000 m³/h
Exaustores (Potência do Motor): 2 x 11 KW

FORNO MAIOR: R$ 800.000,00
FORNO MENOR: R$ 150.000,00
