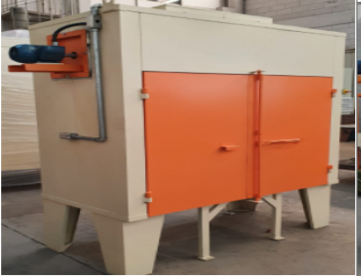

ESTUFA COM AQUECIMENTO ELETRICO ERN 1.0 X 1.2 X 0.6

Normas

Equipamento será fabricado conforme NR 10.

Dimensões

A estufa dimensionada para entrada de um (01) carrinho com dez (10) bandejas medindo 900 Larg. X 500 X Lag. B X 50 alt. (mm).

Comandos

O painel de comando será instalado na lateral, direita da entrada de abastecimento.

Isolamentos

Nas paredes lã de rocha compactada para que na área externa esteja fria. Na porta perfis siliconados.

Equipamentos

Estufa

Construção em um (01) módulo.

Aquecimento elétrico com 9 KV.

Recirculador em aço carbono

Um (01) motor de 1/2 CV.

Porta bipartida frontal.

Dois (04) dampers de saída de gases e umidades.

Aberturas no piso para entrada e saída do carrinho.

1. Homogeneização

O fluxo do ar quente será feito pelas laterais passando em baixo e em cima de cada bandeja com as peças

Segue abaixo descrições construtivas e demais condições.

A) Estufa c/ aquecimento elétrico - MOD. ERN- 1.0 X 1.2 / 0.6

a.1). Módulo com dimensões aproximadas abaixo:

Dimensões: (mm)

Útil Total

Altura 1000

1.600 + pés + dampers

Largura 1200

1.440 + painel + motor

Profundidade 600

1.000

a.2) Construção- Modular

 Estrutura externa em chapas de aço bitolas #14 e, 16.

 Internamente em chapas de aço galvanizadas bitola # 16.

 Porta bipartida frontal com fecho de pressão.

 Quatro (04) elos de içamentos e sustentação para o transporte.

 Dois (02) dampers para retirada de umidade e gases.

 Isolamento com lã de rocha de 100 mm. (200°C).

a.5) Painel de comando e controle (220V/60Hz)

Tensão trifásica 220V/ (60Hz) - 3F+N+T (caso contrário especificar).

Temperatura operacional até 150ºC, controlado por um (01) regulador eletrônico microprocessado com timer e alarme.

Timer para desligamento geral de 15/30 mim. Após encerramento da produção, para proteção das resistências.

Um (01) regulador de temperatura de segurança.

Disjuntor, contator tripolares, ruptura 03KA em 240V para o motor.

Relê térmico de proteção/ sobrecarga, RW (220V/60Hz) para o motor.

Comando e acionamento através de comutadores e botoeiras.

Fiação de força e comando com identificação e numeração.

Dois (02) termopares tipo “J” inox, sendo um para segurança.

a.3) Ventilação

Um (01) motor de 1/2CV (trifásico) IV polos, com ventilador

    radial para recirculação forçada de ar quente.

 a.4) Aquecimento

Dois (02) bancos (Caixas) com três de 1,5) KV cada que

    totalizando nove (09) KV.

a.5) Pintura

Internamente: Externamente com chapas de aço carbono, fosfatizadas e pintadas.

Externamente: Na cor bege e portas, na cor Laranja, nosso padrão.
