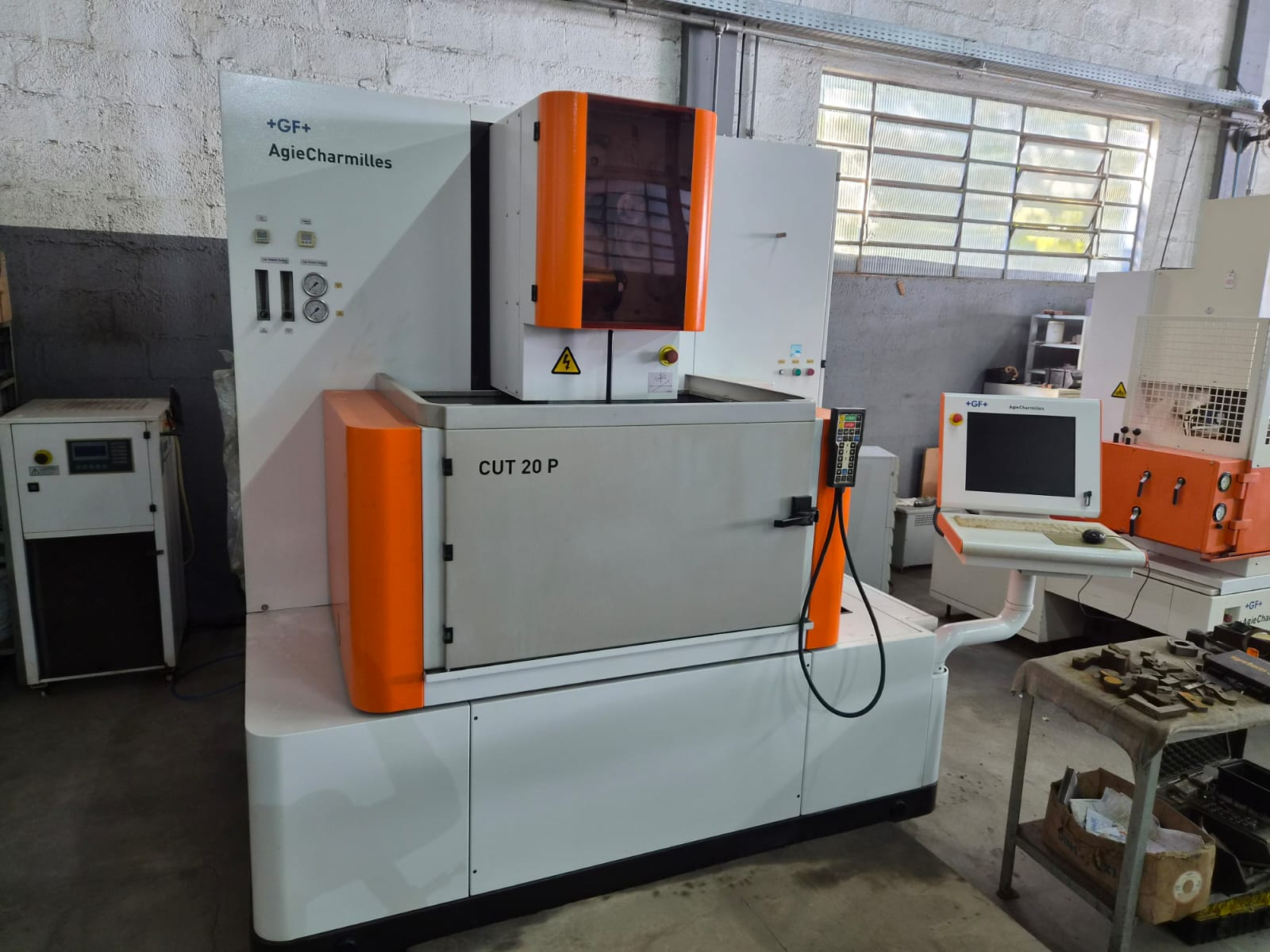

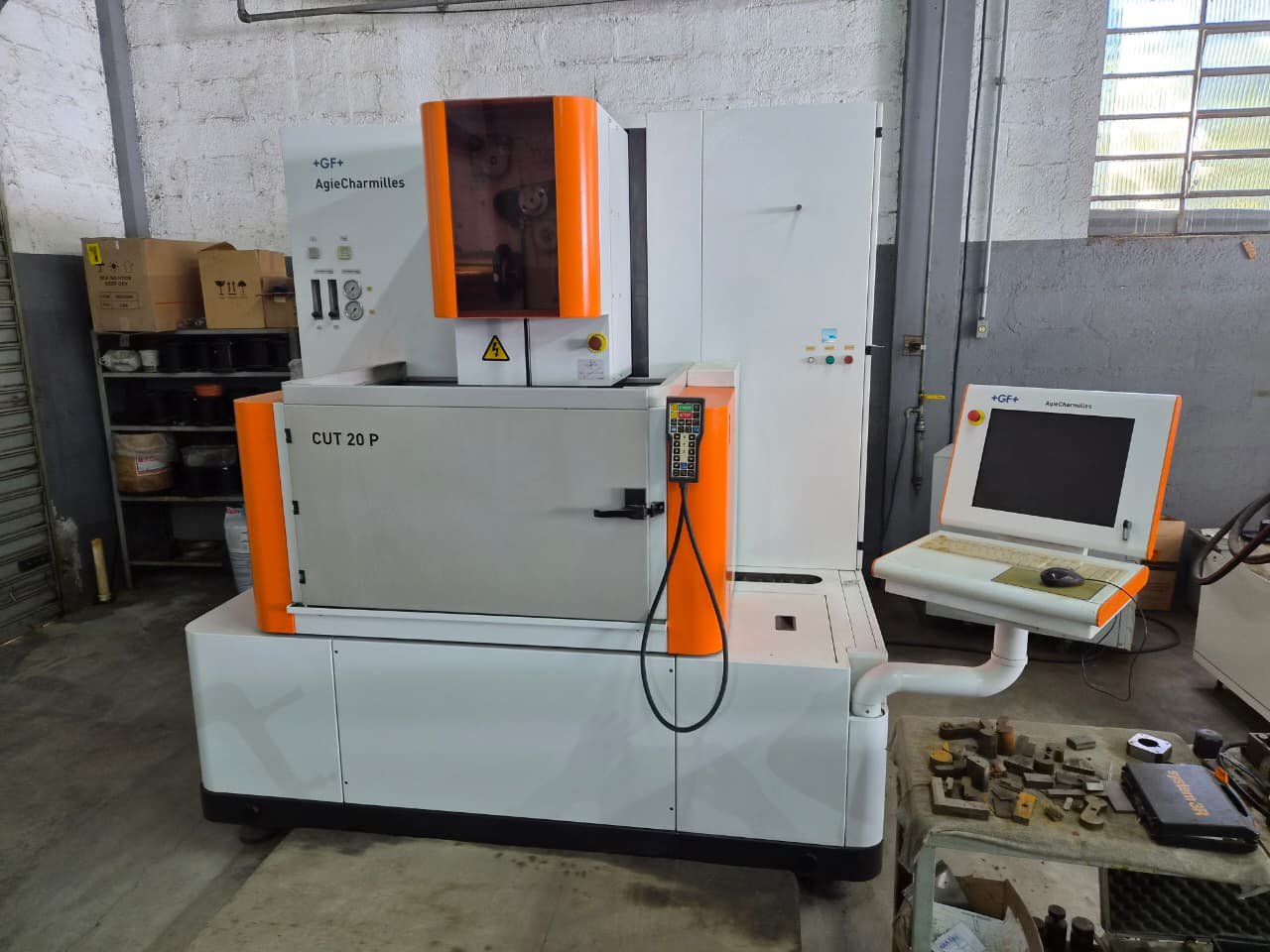

ELETROEROSÃO A FIO AGIE CHARMILLES EDMCUT20P -ANO 2013

ELETROEROSÃO A FIO

MARCA AGIE CHARMILLES

MODELO EDM CUT20P

ANO 2013

MAQUINA DISPONIVEL PRA TESTES

Na fabricação de moldes de injeção plástica e matrizes de corte de alta complexidade, a estabilidade térmica durante a usinagem é o fator que define o sucesso ou a perda da ferramenta. A Eletroerosão a Fio Agie Charmilles CUT20 foi projetada exatamente para dominar essa variável. Diferente de máquinas convencionais de lavagem por jato, este equipamento opera de forma 100% submersa, garantindo que a peça e o fio permaneçam em temperatura constante, resultando em precisão dimensional milesimal e acabamento superficial impecável.

Com cursos de 350 mm (X), 250 mm (Y) e 250 mm (Z), a CUT20 absorve a imensa maioria dos blocos e postiços de ferramentarias de médio porte. Além do corte reto de alta performance, a máquina possui capacidade para realizar cortes angulares de até 25 graus, um recurso indispensável para a usinagem de saídas de material em matrizes de estampo e ângulos de extração em moldes.

Fabricada em 2008 sob os rigorosos padrões globais da Agie Charmilles, esta unidade representa um pacote de produção completo e sem custos ocultos. O equipamento é fornecido com sua unidade de refrigeração original (geladeira/chiller) e estabilizador de tensão, garantindo a proteção da eletrônica CNC e o controle térmico do dielétrico. Localizada em Caxias do Sul (RS), é o ativo perfeito para elevar o padrão de qualidade da sua ferramentaria.

Ficha Técnica Oficial:

Fabricante: Agie Charmilles (Padrão Global de Manufatura)

Modelo: CUT20

Ano de Fabricação: 2008

Tipo de Usinagem: Eletroerosão a Fio CNC (Wire EDM)

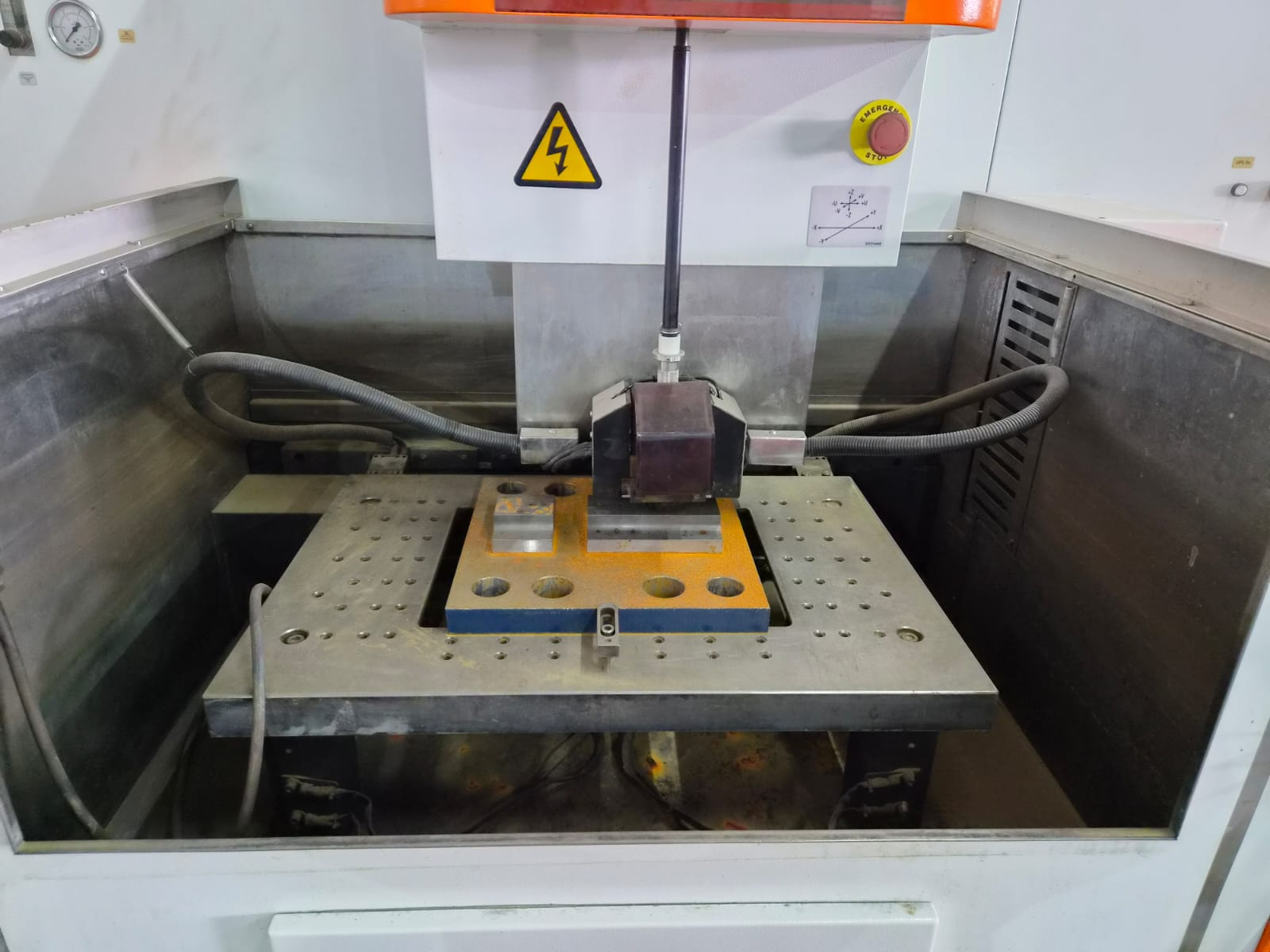

Sistema de Lavagem: Operação Submersa (Tanque)

Cursos (X / Y / Z): 350 mm / 250 mm / 250 mm

Capacidade de Corte Angular (Conicidade): Até 25°

Acessório 1: Geladeira (Chiller) para controle térmico do fluido inclusa

Acessório 2: Estabilizador de tensão incluso

Condição de Entrega: FOB Caxias do Sul – RS

Condição: Usada, sistema completo e pronto para operação.

Diferenciais Produtivos e de Negócio:

Operação Submersa (Controle Térmico): A submersão total da peça no fluido dielétrico estabiliza a temperatura do material e do fio de latão. Isso evita a dilatação térmica durante cortes longos, reduz drasticamente o risco de ruptura do fio e melhora a lavagem do gap, acelerando a velocidade de corte.

Corte Angular Avançado (25°): A capacidade de inclinar o fio em até 25 graus permite a usinagem de perfis cônicos complexos em uma única fixação, eliminando a necessidade de dispositivos inclináveis e setups demorados.

Pacote “Plug and Play”: Na compra de eletroerosões usadas, a ausência de periféricos costuma gerar gastos imprevistos. Esta máquina já acompanha a geladeira (vital para o corte submerso) e o estabilizador de tensão, protegendo seu investimento.

Tecnologia Agie Charmilles: O gerador de descargas da marca é reconhecido mundialmente pelo baixo consumo de fio e pela capacidade de atingir rugosidades mínimas, reduzindo o tempo posterior de polimento de bancada.

Perguntas Frequentes (FAQ):

1. Qual a real diferença entre o corte submerso e o corte por jato coaxial? O corte por jato (não submerso) joga água apenas na zona de corte, o que pode gerar variações de temperatura na peça e dificultar a lavagem em peças muito altas. O corte submerso (como o da CUT20) mergulha a peça inteira no tanque com água termicamente controlada pela geladeira. Isso garante precisão absoluta, evita a oxidação da peça durante o processo e permite cortes muito mais rápidos e estáveis.

2. A máquina é capaz de usinar metal duro? Sim. A tecnologia de gerador da Agie Charmilles permite a usinagem de materiais altamente condutivos e de extrema dureza, como aço temperado, metal duro (wídia) e ligas especiais, mantendo a integridade da aresta de corte da matriz.

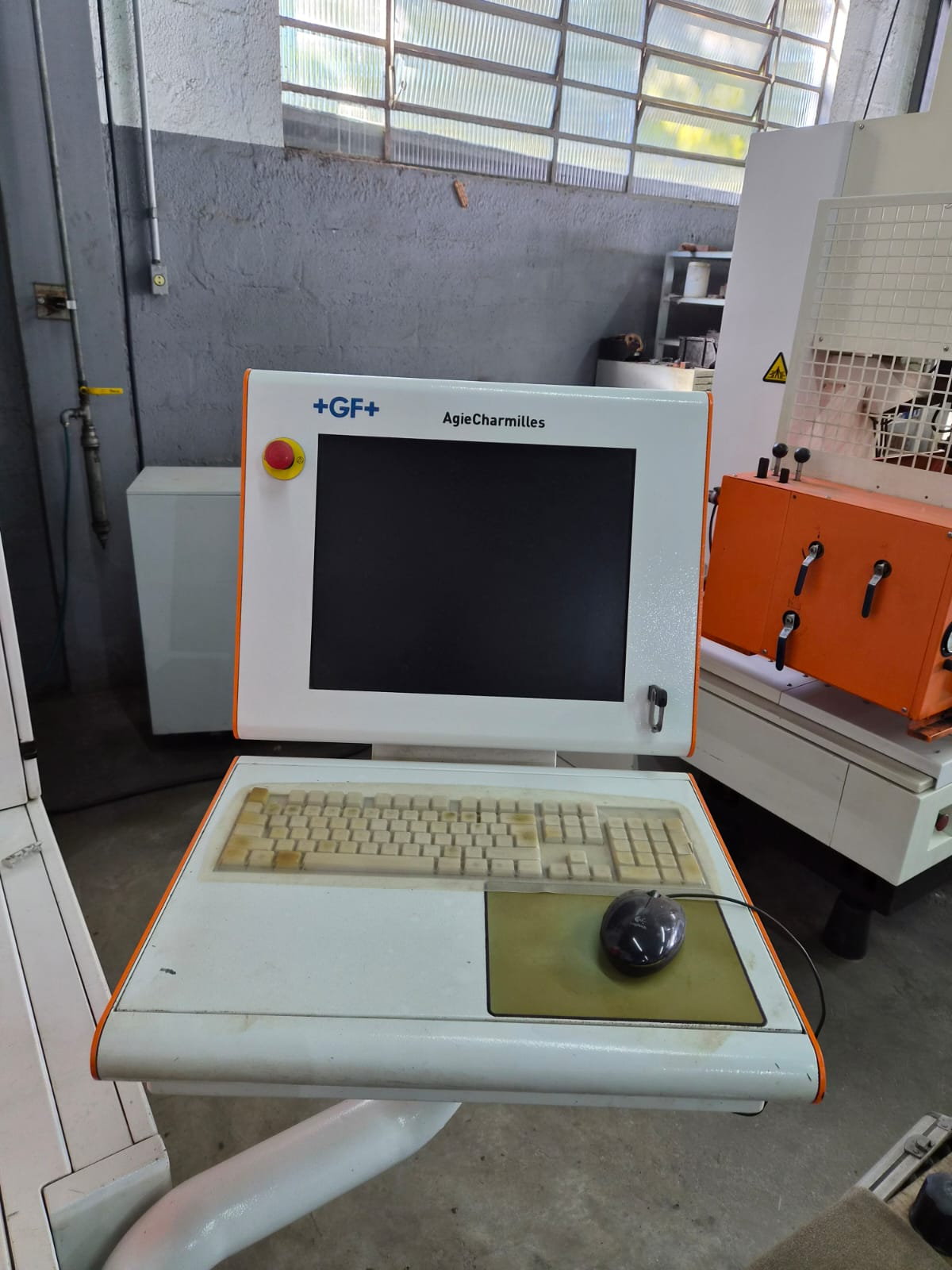

3. O equipamento está completo para iniciar a produção? Sim. A máquina é fornecida com o sistema CNC, tanque de submersão, unidade de filtragem, geladeira para controle de temperatura do dielétrico e estabilizador de tensão. Basta providenciar a instalação elétrica, o fluido e os consumíveis (fio e filtros) para iniciar o faturamento.

Eletroerosões a fio submersas da Agie Charmilles são o padrão ouro para ferramentarias de alta precisão. Elimine o retrabalho de polimento e garanta a tolerância dos seus moldes hoje mesmo.
