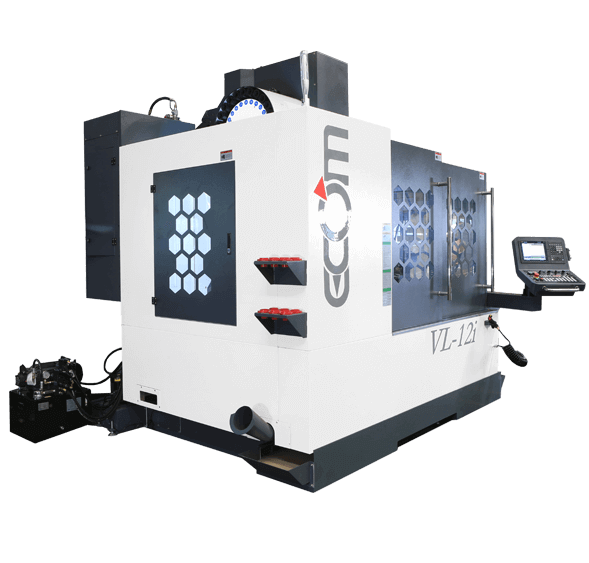

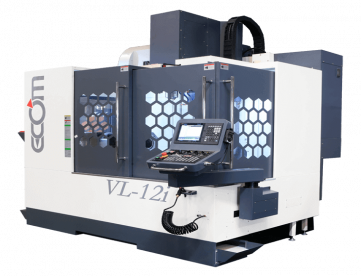

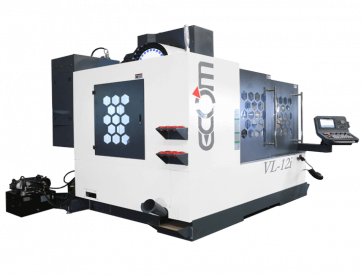

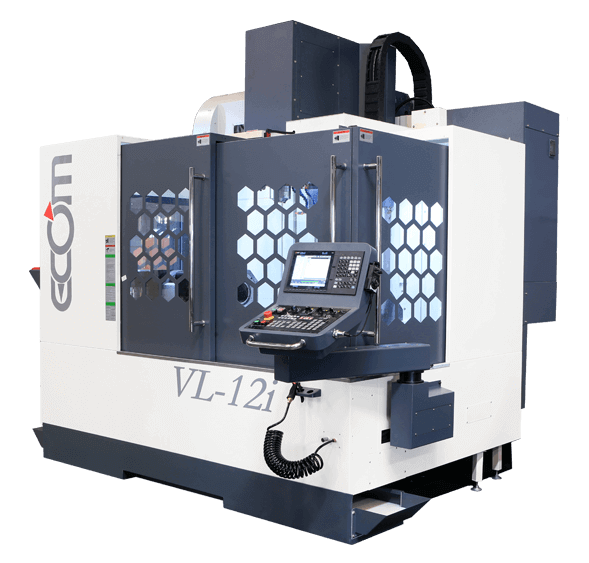

CENTRO DE USINAGEM VERTICAL - ECOM - VL12i - NOVO - 1200 x 750 x 700 MM - GUIAS LINEARES DE ROLETES

CENTRO DE USINAGEM VERTICAL
Marca: ECOM
Modelo: VL-12i
Ano: NOVO

Comando CNC: Fanuc

Cursos Usináveis:
X = 1200mm
Y = 750mm
Z = 700mm

Centro do fuso para Z - Trilho: 830 mm
Nariz do eixo para mesa: 120 - 820 mm
Tamanho da mesa: 1300 x 750 mm
T - Ranhura (número*largura*passo) 5*18mm*150mm
Carga máxima da mesa 1200kg

Fuso Cônico BT-40
RPM do fuso 50-10.000 rpm
Avanço rápido (X,Y): 30m/min
Avanço rápido (Z): 30m/min
Trocador automático de ferramentas: 24 posições (troca 3seg)

Máx. Diâmetro da ferramenta
*Comprimento (adjacente) Φ150X300mm (Φ78X300mm)
*Max. Ferramenta Peso 8kg

Motor de fuso: 11/15 kW
Servomotor do eixo XY: 3.0 kW
Servomotor do eixo Z: 3.0 kW BS
Precisão de posicionamento (JIS) ± 0,005 mm / 300 mm
Precisão de repetição (JIS) ± 0,003 mm

Peso Aproximado da Máquina: 9.500kg
Medição do espaço no piso: 3940 x 3410 x 3150mm

Acessórios Standard:
- Protetor contra respingos totalmente fechado
- Quadro Elétrico com Trocador de Calor
- Lâmpada de trabalho
- Lâmpada de alarme
- Líquido refrigerante de alta pressão e pistola de ar
- Bocal de jato de ar e refrigerante do eixo
- Rosqueamento Rígido
- Sistema de lubrificação automática
- Função de cartão CF editável
- Volante portátil (MPG) Interrupção automática e sistema de desligamento
- Blocos e parafusos de nivelamento
- Ferramentas e caixa de ferramentas
- Sistema de lavagem de cavacos
- Sistema de refrigeração do eixo
- Manual de operações

A série ECOM Precision VL-i é uma combinação de velocidade, rigidez e precisão. Elimina vibrações, garantindo excelentes acabamentos superficiais e longa vida útil da ferramenta de corte. Aderindo à nossa excelente qualidade e experiência de desenvolvimento em centros de usinagem verticais por muitos anos, a série de centros de usinagem verticais de alta velocidade pode fornecer aos seus clientes uma eficiência de processamento mais rápida e mais qualidade de usinagem.

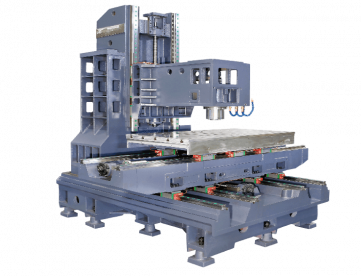

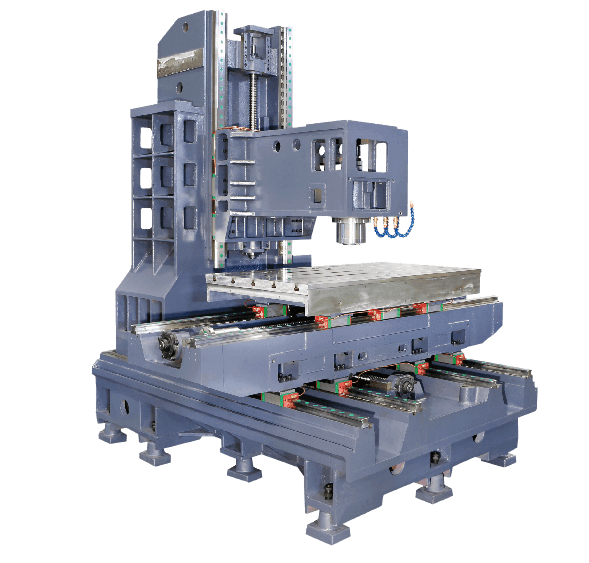

O modelo VL-i vem com uma guia linear de roletes de alto desempenho para todos os 3 eixos. Ele fornece alimentação rápida e precisa e também permite o eixo Z da peça pesada. Todos os parafusos esféricos de alta precisão da classe C3 de 3 eixos foram bem pré-extensão e acoplados diretamente aos servo motores A/C. Elimina significativamente a folga e garante a maior rigidez. Os fusos esféricos de ultraprecisão de grande diâmetro são acoplados diretamente ao motor de alimentação e são dispostos no centro de cada guia e próximos ao ponto de corte.
