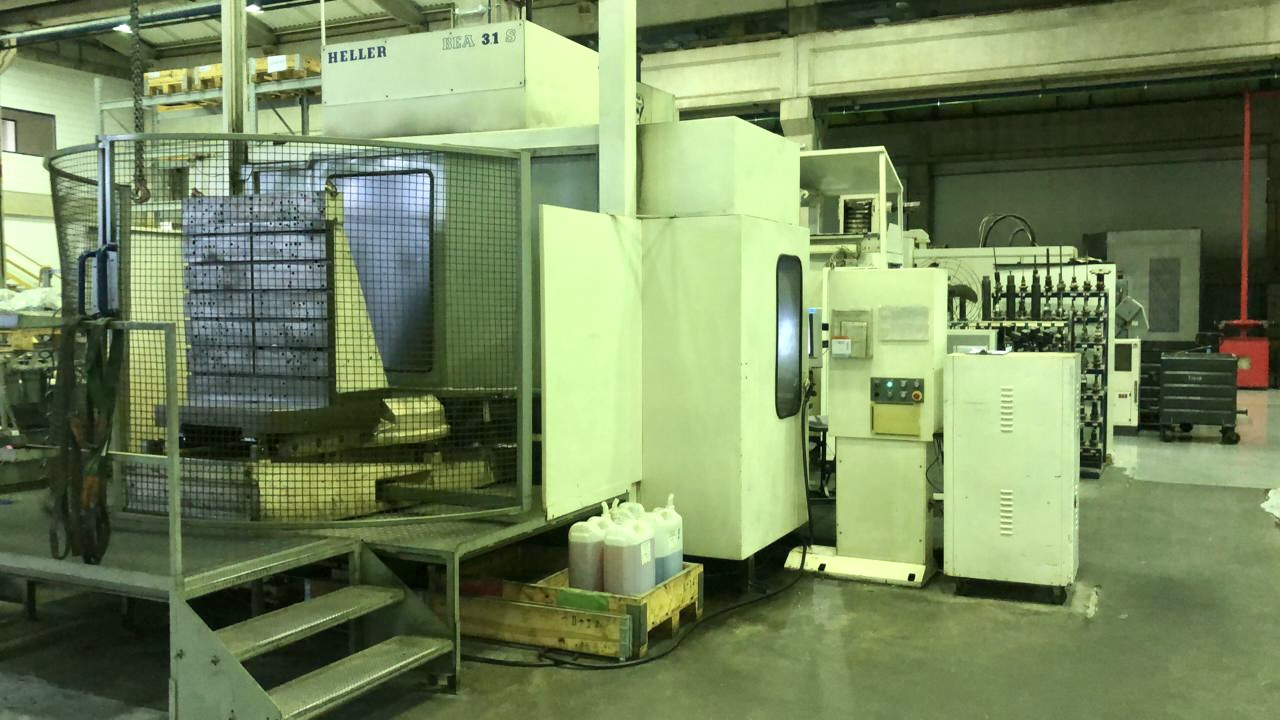

CENTRO DE USINAGEM HORIZONTAL - HELLER - BEA 3.1S - DUPLO PALLET - ANO 2000 - 1600 x 1100 x 1000 mm

CENTRO DE USINAGEM HORIZONTAL - DUPLO PALLET
Marca: HELLER
Modelo: BEA 3.1S
Ano: 2000

Comando CNC: HELLER - UNIPRO 80 – V7.4b

Servomotores dos Eixos e Spindle – Siemens AC (Corrente Alternada SIEMENS SIMODRIVE 611)

Dados Técnicos:
- Curso Longitudinal    - EIXO X – 1.600 mm
- Curso Vertical        - EIXO Y – 1.100 mm
- Curso Transversal    - EIXO Z – 1.000 mm
- Curso Mesa NC    - EIXO B – 360 x 0,001°

- Quantidade de Paletes 2 – Troca Automática de Paletes M60
- Superfície de Fixação dos Paletes - 800 x 1.000 mm
- Peso máximo Admissível sobre a Mesa: 2.000 kg
- Servomotores dos Eixos e Spindle – Siemens AC (Corrente Alternada)
- Força de Avanço X e Y – 12.500 N
- Força de Avanço   Z      – 20.000 N
- Magazine de Ferramentas 40 Lugares - SK 50
- Comprimento admissível Ferramenta 450mm/600mm – Peso 25 Kg
- Tempo cavaco a cavaco com troca de ferramenta 8 segundos
- Diâmetro do Fuso no Mancal dianteiro 100 mm
- Potência Max. no Spindle 36 Kw  - Torque 750 Nm
- Cone de admissão SK50 – DIN69871
- Limites da Rotação do Spindle – Gama 1 = 1.500 rpm / Gama 2 = 4.000 rpm
- Peso da máquina 18.500 KG
- Área ocupada (larg x prof x alt) 6,6 x 7,7 x 4,4 (m)

Contempla:
- Usinagem Interpolando com o 4º Eixo (Eixo B - Mesa NC 360x0,001°)
- Sistema de Rosqueamento Rígido G33 – Rosqueamento sem Mandril de compensação
- Supervisão de Potência da Ferramenta e Indicação de Potência da Ferramenta
- Controle de Vida Útil da Ferramenta
- Troca de Ferramentas Automática Rápidas M6 e Lentas M46 para ferramentas pesadas
- Equipamento de Refrigeração com filtro de papel
- Refrigeração Externa Stander M8
- Refrigeração Alta Pressão 12 bar pelo centro da ferramenta M21
- Transportador de Cavacos H600
- Manuais Operação e Programação + Documentação: Esquemas Elétricos, Hidráulicos e Pneumáticos
- Sistema de Medição Direta - Réguas Lineares Diadur
- Transmissão de Dados via USB ou BLUETOOTH ou RS232 (Programas de usinagem, sub-rotinas,     Parâmetros de Máquina, etc).

Vantagens:
Máquina Robusta com guias prismáticas - Geometria em ótima condição – Barramentos reformados, rasqueteados e moglice substituídos.

Esta máquina é uma BEA3.1 Special, por ter os eixos com cursos maiores, principalmente o eixo X = 1.600mm e duplo Paletes 800mm x 1.000mm

Podendo girar uma peça de até 2.400mm sobre a mesa giratória com até 2.000kg.

A mesa giratória é uma Mesa NC 360x0,001°, que no processo de usinagem pode girar usinando fazendo interpolação com os outros eixos.

Esta Máquina está Reformada Geometricamente e equipada com CNC HELLER UNIPRO 80C com eletrônica toda revisada

Também tem a opção de colocar CNC SIEMENS 840Di (com custos adicionais)>

Prazo de entrega estimado: 30 dias após fechamento de Pedido
