- Código: opx017022

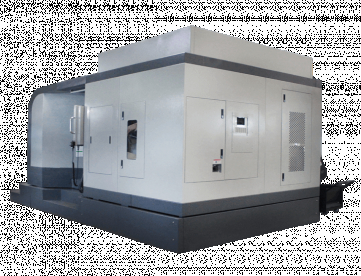

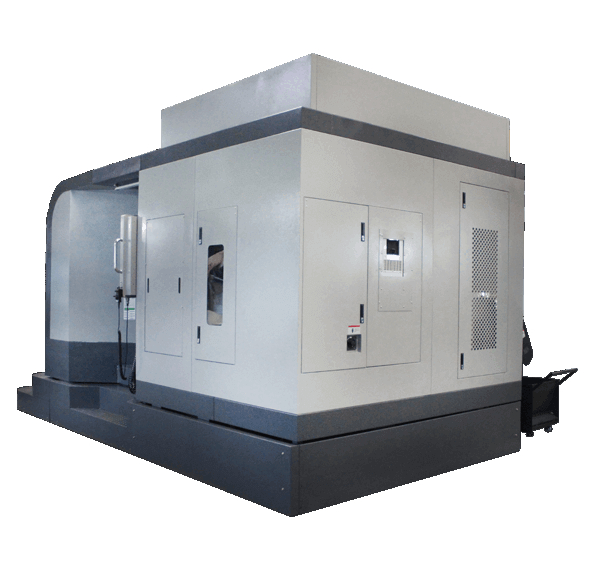

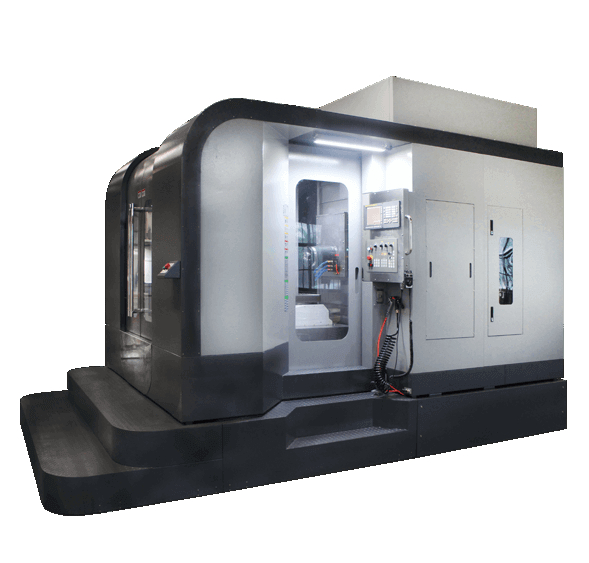

CENTRO DE USINAGEM HORIZONTAL - DUPLO PALLET 800 x 800 MM - ECÓM - HMC 800A - NOVO - 1300 x 1000 x 1050 MM
Marca: ECOM
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
CENTRO DE USINAGEM VERTICAL
Marca: ECOM
Modelo: HMC 800A
Ano: NOVO
Comando CNC: Fanuc Oi-MF-a
Cursos Usináveis:
X = 1300mm
Y = 1000mm
Z = 1050mm
Centro do Eixo para superfície do palete: 90-1090mm / 0-1000mm
Nariz do eixo para Palete: 150 - 1200 mm
Tamanho da mesa (2 pallets): 800 x 800 mm
Mesa opcional: grau em grau ou milesimal
Configuração de superfície da mesa: M16-160mm
A Carga Máxima da mesa: 2000kg / 1300kg
Fuso Cônico BT-50 (Direct Drive)
RPM do fuso 8.000 rpm
Avanço rápido (Z): 24m/min
Trocador automático de ferramentas: 30 posições (troca 4.5 seg)
Máx. Diâmetro da ferramenta
*Comprimento (adjacente) Φ200X350mm (Φ105X350mm)
*Max. Ferramenta Peso 15g
Motor de fuso Direct Type: 22/26kW (140Nm)
Servomotor do eixo X: 7kW (30Nm）
Servomotor do eixo Y: 7kW (30Nm)BS
Servomotor do eixo Z: 7kW (30Nm)
Servomotor Eixo B : 3kW (12Nm)
Precisão de posicionamento (JIS) ± 0,005 mm / 300 mm
Precisão de repetição (JIS) ± 0,003 mm
Peso Aproximado da Máquina: 16.500kg
Medição do espaço no piso: 6000 x 5000 x 3800mm
Acessórios Standard:
- Protetor contra respingos totalmente fechado
- Quadro Elétrico com Trocador de Calor
- Lâmpada de trabalho
- Lâmpada de alarme
- Líquido refrigerante de alta pressão e pistola de ar
- Bocal de jato de ar e refrigerante do eixo
- Rosqueamento Rígido
- Sistema de lubrificação automática
- Função de cartão CF editável
- Volante portátil (MPG) Interrupção automática e sistema de desligamento
- Blocos e parafusos de nivelamento
- Ferramentas e caixa de ferramentas
- Sistema de lavagem de cavacos
- Sistema de refrigeração do eixo
- Transportador de Cavacos tipo parafuso + carrinho
- Manual de operações
A série ECOM HMC é um centro de usinagem horizontal projetado especificamente para fuso cônico nº 50 e é ideal para produção em massa de peças grandes.
A máquina atende a uma ampla gama de necessidades de usinagem, principalmente nas áreas automotiva e de máquinas de construção.
A série ECOM HMC acomoda peças de trabalho com capacidade máxima de peças de 400~1200kg.
Todas as séries HMC possuem uma mesa rotativa de 4º eixo integrada.
Data de disponibilidade: 13/03/2024
- Ano: 2023 a NOVO
- Curso Longitudinal "X": 1.300 a 2.500 mm
- Curso Transversal "Y": 1.000 a 1.290 mm
- Curso Vertical "Z": 1.000 a 1.290 mm
- Tamanho do Pallet: 800 x 800 mm
- Mesa Milesimal ou Grau em Grau?: Milesimal
Código: OPX017022
Data de Criação: 13/03/2024
