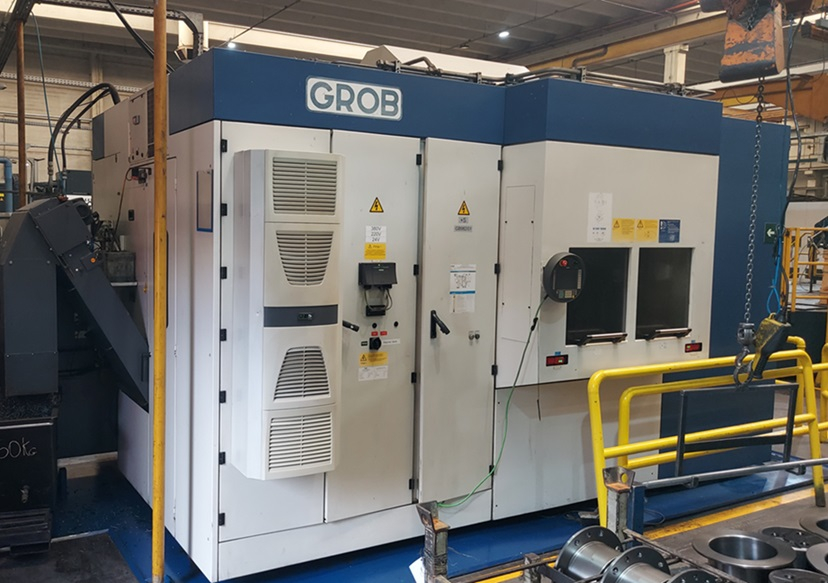

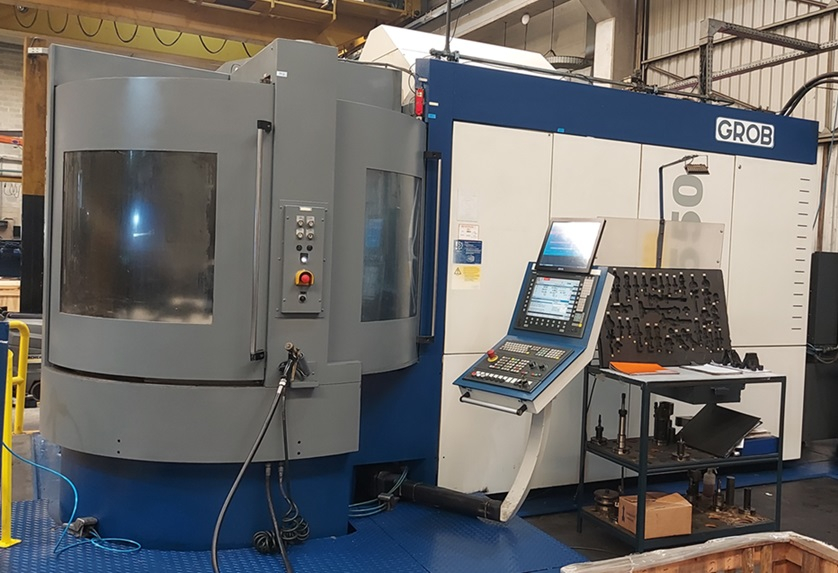

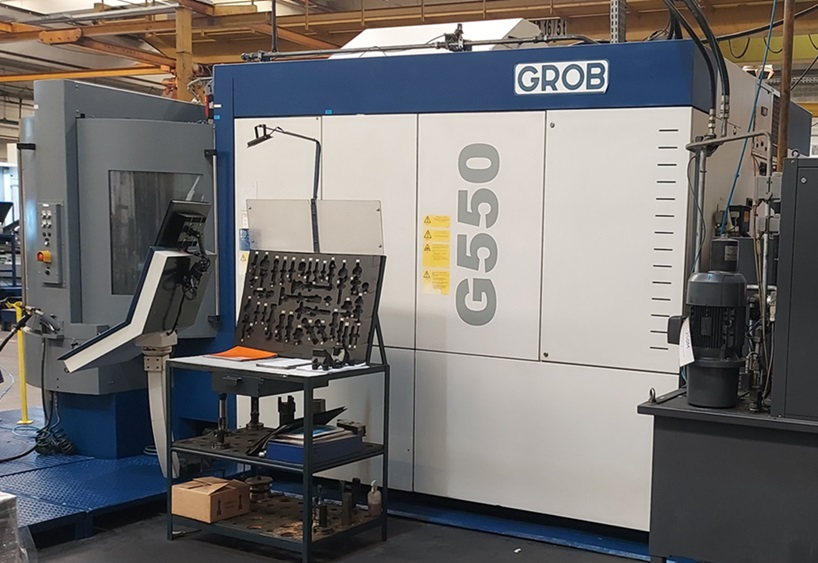

CENTRO DE USINAGEM HORIZONTAL - 5 EIXOS SIMULTÂNEOS - GROB G550 - ANO 2013 - 800 x 1020 x 970 MM
Marca: Grob
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
CENTRO DE USINAGEM HORIZONTAL - 5 EIXOS
Marca: GROB
Modelo: G550
Ano: 2013
Comando CNC
Sistema: SIEMENS SINUMERIK 840D SL
Pacote tecnológico: SINUMERIK MDynamics
Interface de operação SINUMERIK
Monitor colorido 15” TFT
Memória CNC: 2,5 MB
Interface: Ethernet 10/100 Mbit/s + USB
Área de Trabalho e Eixos
Curso eixo X: 800 mm
Curso eixo Y: 950 mm
Curso eixo Z: 1020 mm
Velocidades máximas:
X: 65.000 mm/min
Y: 50.000 mm/min
Z: 80.000 mm/min
Aceleração máxima: 9 m/s²

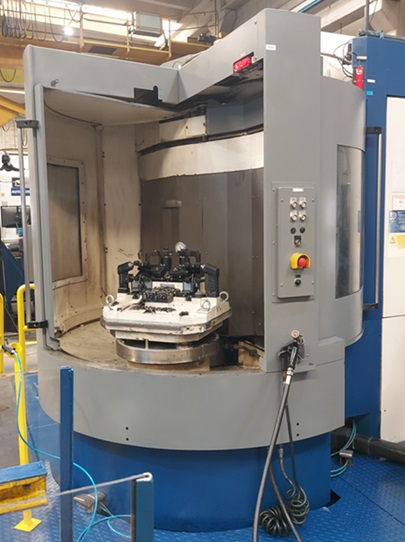

Mesa de Trabalho
Dimensão: 630 x 630 mm
Indexação: 360° x 0,001°
Carga máxima: 700 kg (incluindo dispositivo)
Fixação hidráulica central com 4 vias
Fuso (Spindle)
Torque: 262 / 340 Nm
Potência: 20 / 26 kW
Rotação nominal: 10.000 rpm
Rotação máxima: 12.000 rpm
Sistema de Ferramentas
Cone: HSK-100
Magazine duplo: 80 posições
Comprimento máximo ferramenta: 500 mm
Peso máximo ferramenta: 22 kg
Tempo de troca: 4,3 segundos (cavaco a cavaco)
Sistema de Medição e Precisão
Medição em processo por infravermelho (Renishaw)
Réguas lineares nos eixos X, Y e Z
Precisão:
Tolerância de posicionamento (TP): 0,006 mm
Repetibilidade (Ps): 0,004 mm
Sistema de Refrigeração e Fluídos
Tanque: 950 litros de óleo de corte
Sistema de refrigeração integrado
Bomba de alta pressão:38 bar / 10 l/min
Dados Elétricos
Tensão: 380 V
Frequência: 60 Hz
Painel elétrico com ar-condicionado
Limites de Trabalho
Diâmetro máximo de colisão: 900 mm
Altura máxima de colisão: 785 mm
Sistema de Cavacos
Transportador de cavacos integrado (KNOLL)
Horas Trabalhadas:
30.506 horas de operação
19.474 horas no fuso
Peso da Máquina
Peso total: 22.000 kg
***Máquina trabalhando na indústria***
Data de disponibilidade: 29/04/2026
Usinagem completa em 1 setup
Reduz tempo e aumenta precisão
Alta produtividade
Movimentos rápidos e troca de ferramenta ágil
Excelente acabamento
Alta rigidez e estabilidade da máquina
Fuso horizontal
Melhor saída de cavaco e menos parada
5 eixos simultâneos
Usina peças complexas com facilidade
Menos intervenção do operador
Processo mais automatizado
Grande capacidade de peça
Ideal para componentes médios e grandes
Versátil em materiais
Aço, alumínio, ligas especiais e plásticos
O GROB G550 5 eixos é um centro de usinagem de alto desempenho, indicado para empresas que precisam de:
Máxima produtividade
Alta precisão
Redução de setups
Usinagem de peças complexas em 5 eixos simultâneos
Máquina ideal para elevar o nível tecnológico da operação, com foco em produção de alto valor agregado e automação industrial.
Equipamento de alto nível, aplicado principalmente em:
Aeroespacial
Automotivo (powertrain, estrutural)
Ferramentaria (moldes e matrizes complexas)
Engenharia mecânica de precisão
Energia (componentes técnicos e turbinas)
Muito forte em empresas que trabalham com peças complexas e alto valor agregado
PEÇAS USINÁVEIS / Tipos de peças:
Blocos estruturais complexos
Moldes e matrizes de alta precisão
Componentes aeronáuticos
Carcaças usinadas (housing)
Suportes estruturais
Eixos complexos e peças 3D
Componentes com múltiplas faces
Exemplos reais de aplicação
Manga de eixo
Suporte de roda
Cavidades de moldes
Componentes em alumínio aeronáutico
Código: OPX021888
Data de Criação: 29/04/2026
