- Código: opx020761

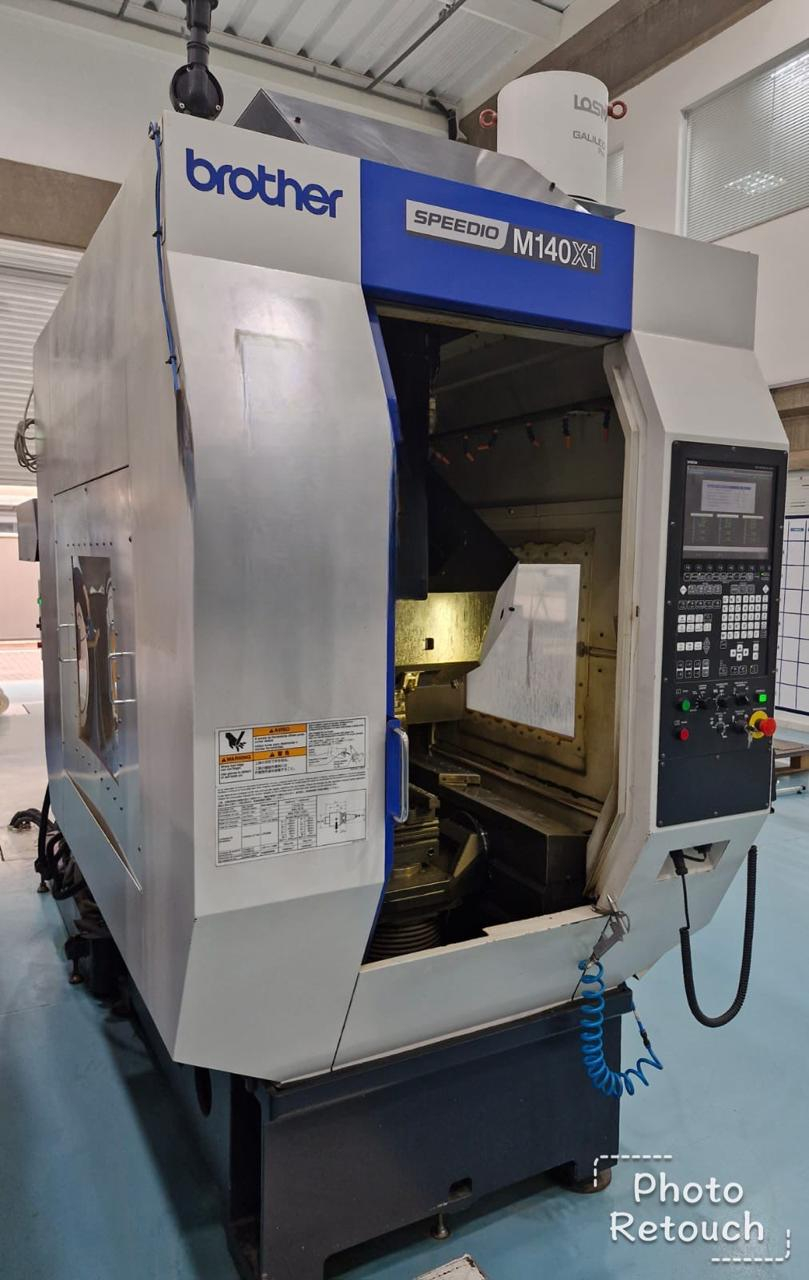

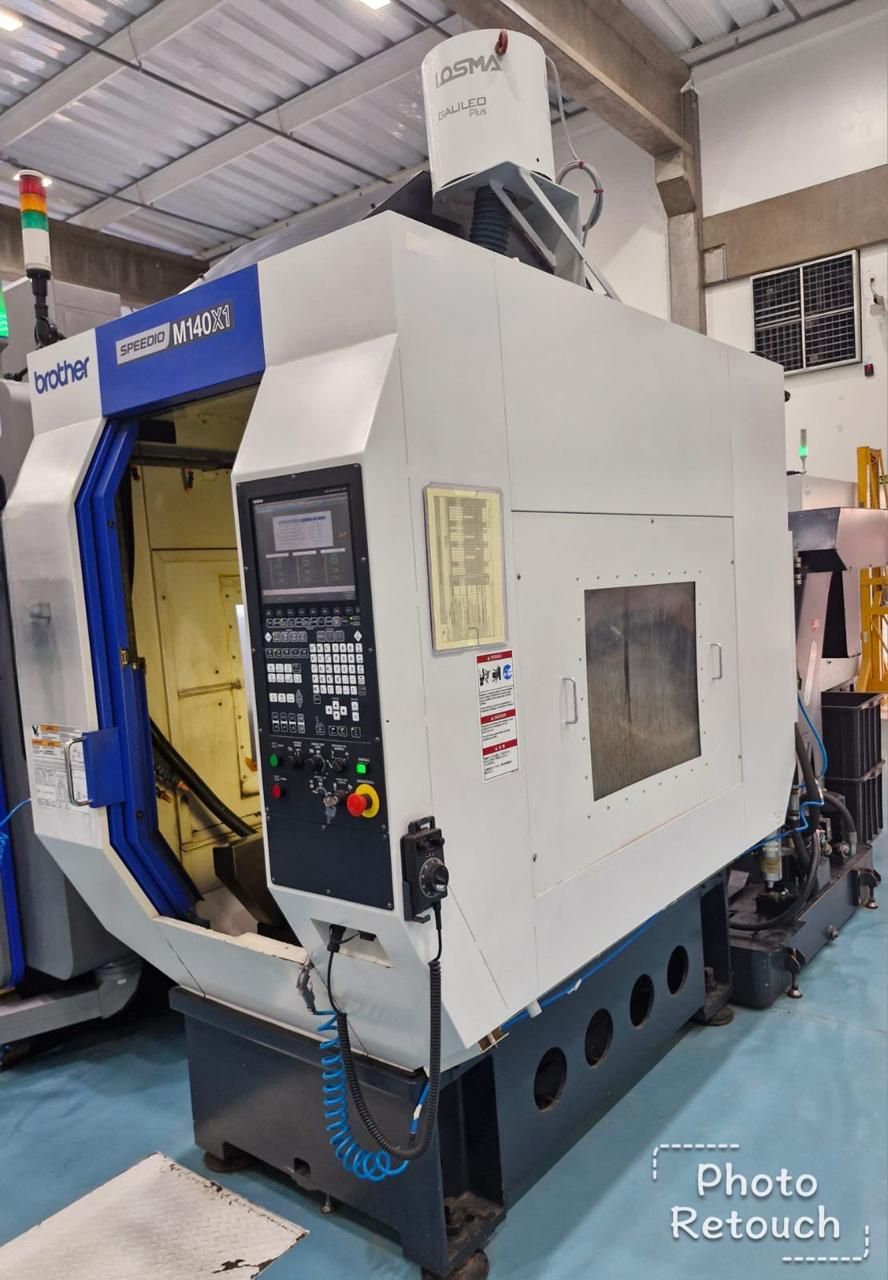

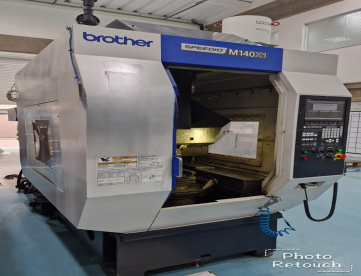

CENTRO DE USINAGEM 5 EIXOS - BROTHER - M140X1 - ANO 2016 - 200 x 440 x 305 MM
Marca: BROTHER
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
CENTRO DE USINAGEM 5 EIXOS
Marca: BROTHER
Modelo: M140X1
Ano: 2016
Comando CNC: Brother CNC-C00
Mesa Circular / Rotativa:
Tamanho da mesa: 140 x 1 mm
Peso máximo da peça: 40 kg
Cursos lineares (X,Y,Z)
X= 200 mm
Y= 440 mm
Z= 305 mm
Especificações principais
• Eixos rotativos: A = +5° a −95°; C = 360°
• Cone: BT30
• Magazine de ferramentas: 22 posições
• Troca de ferramenta (T–T / chip-to-chip): 0,9 s / 1,4 s.
• Avanços rápidos (X/Y/Z): 50 / 50 / 50 m/min
• Avanço de indexação (A/C): 60 / 200 min⁻¹
Spindle principal (fresamento)
• Rotação máx.: 10.000 rpm
• Torque máx. (alto/med-alta rotação): 40 N·m; potência máx.: 18,9 kW.
Spindle de torneamento (na mesa)
• Tipo: mesa-spindle com motor DD (direct drive) de alta performance.
• Rotação máx.: 2.000 rpm; tempo para atingir 2.000 rpm: ≤0,3 s.
• Torque máx.: 55 N·m; potência máx.: 8,7 kW.
Capacidade de ferramentas
• Comprimento máx.: 200 mm
• Diâmetro máx.: 80 mm
• Peso máx.: 3 kg por ferramenta.
Precisão (ISO 230-2:2006)
• Exatidão de posicionamento bidirecional (X/Y/Z): 0,006–0,020 mm.
• Repetibilidade (X/Y/Z): < 0,004 mm.
• Exatidão dos eixos A/C: ≤ 28″; repetibilidade A/C: ≤ 16″.
Instalação / utilidades / dimensões
• Potência instalada (contínua): 9,5 kVA.
• Ar comprimido: 0,4–0,6 MPa (recomendado 0,5 MPa), ~130 L/min.
• Altura: 2.513 mm.

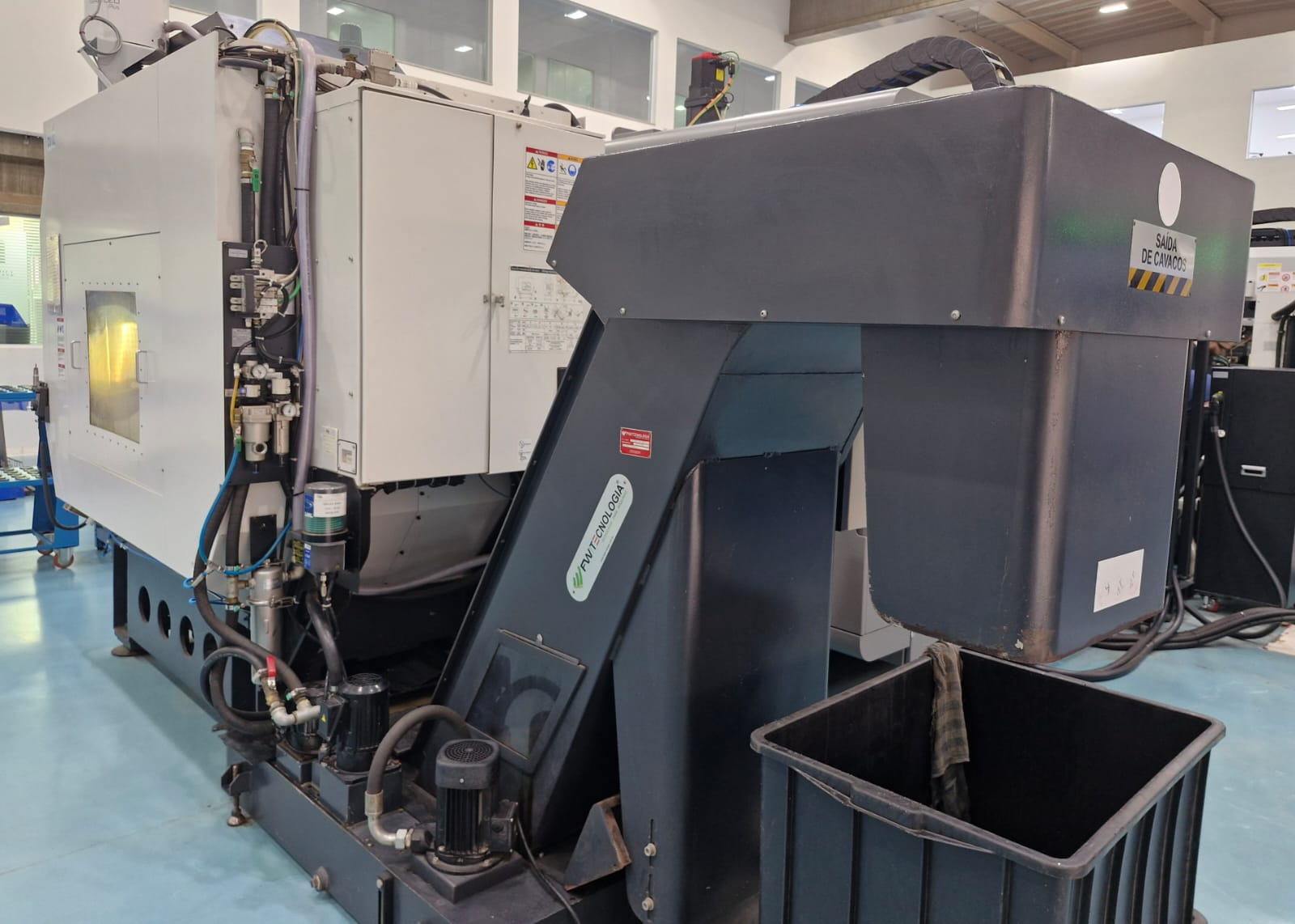

• Área ocupada (c/ transportador de cavacos): 1.280 × 3.641 mm.
• Peso: 2.370 kg
OBS:. MÁQUINA SÓ PODE SER LIBERADA EM JANEIRO 2026.
Data de disponibilidade: 07/11/2025
Destaques da Máquina:
• Processo integrado: permite usinar peças que exigiriam centro de torneamento + centro de usinagem, reduzindo manuseio, set-up e lead time.
• Produtividade: troca rápida (0,9 s), rapids de 50 m/min, e controle de alta resposta favorecem produção seriada.
• Capacidade em alumínio e aço: alto torque em rotações média/alta e CTS opcional viabilizam remoções eficientes.
• Ergonomia/compacto: acesso frontal ~490 mm até a mesa; footprint estreito (largura 1,28 m).
CNC e recursos

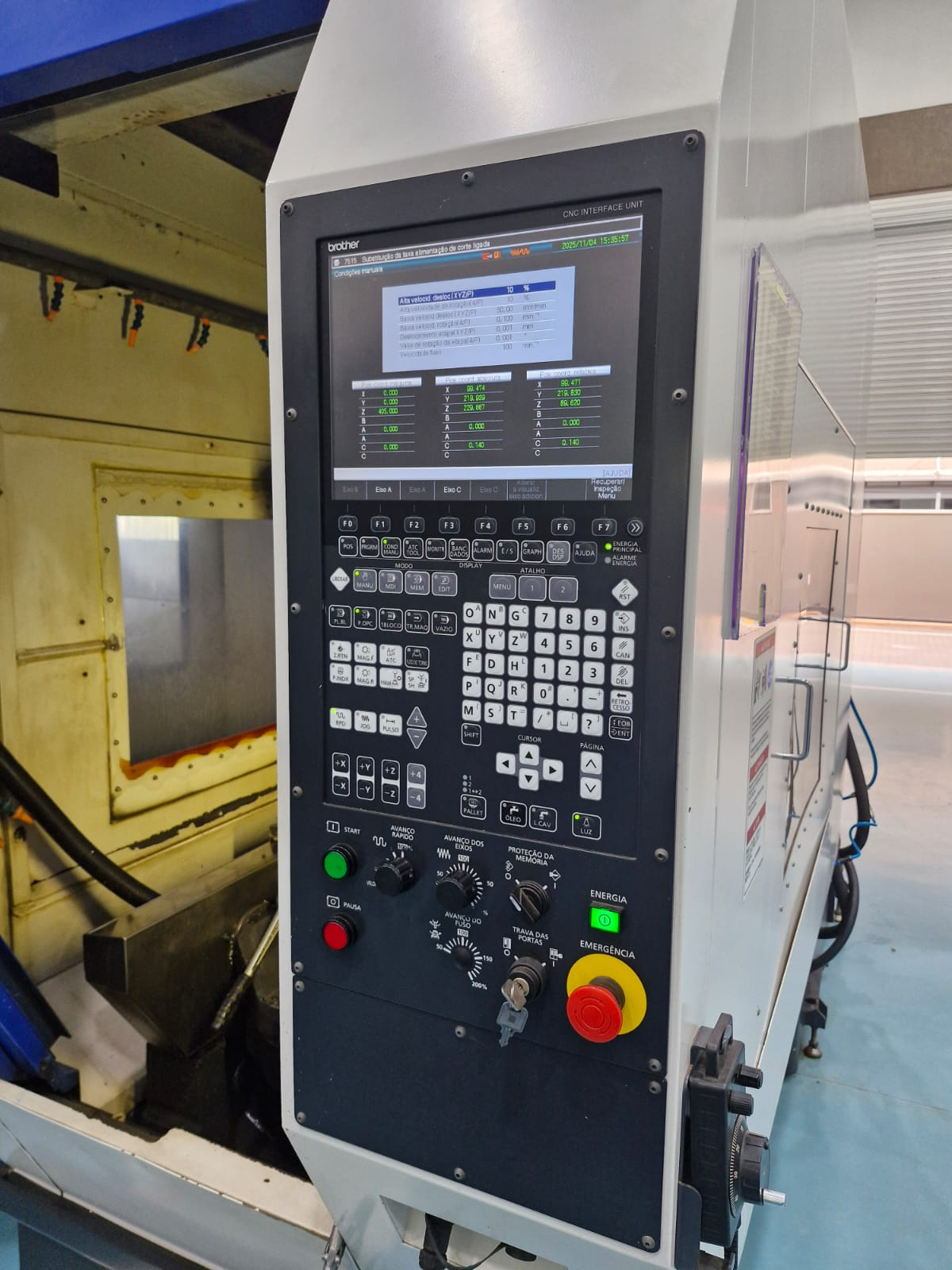

• Comando: Brother CNC-C00, display 12,1”.
• Eixos controlados: 5 (X/Y/Z/A/C), interpolações linear (até 4 eixos), circular (2), helicoidal/cônica (3).
• Memória aprox.: 100 MB; até 4.000 programas; USB/Ethernet/RS-232C.
• Funções: roscamento sincronizado, alta precisão (High Accuracy Mode AIII), compensação térmica, log de operação, diagnóstico de isolamento de motores, monitoramento simples de produção, etc.
Casos típicos de peças usinadas: flanges e corpos usinados 5 eixos, porta-ferramentas, carcaças e componentes automotivos/linha branca, dispositivos com operações combinadas de faceamento, furos, roscas e torneamento leve a moderado na mesma fixação.
Código: OPX020761
Data de Criação: 07/11/2025
