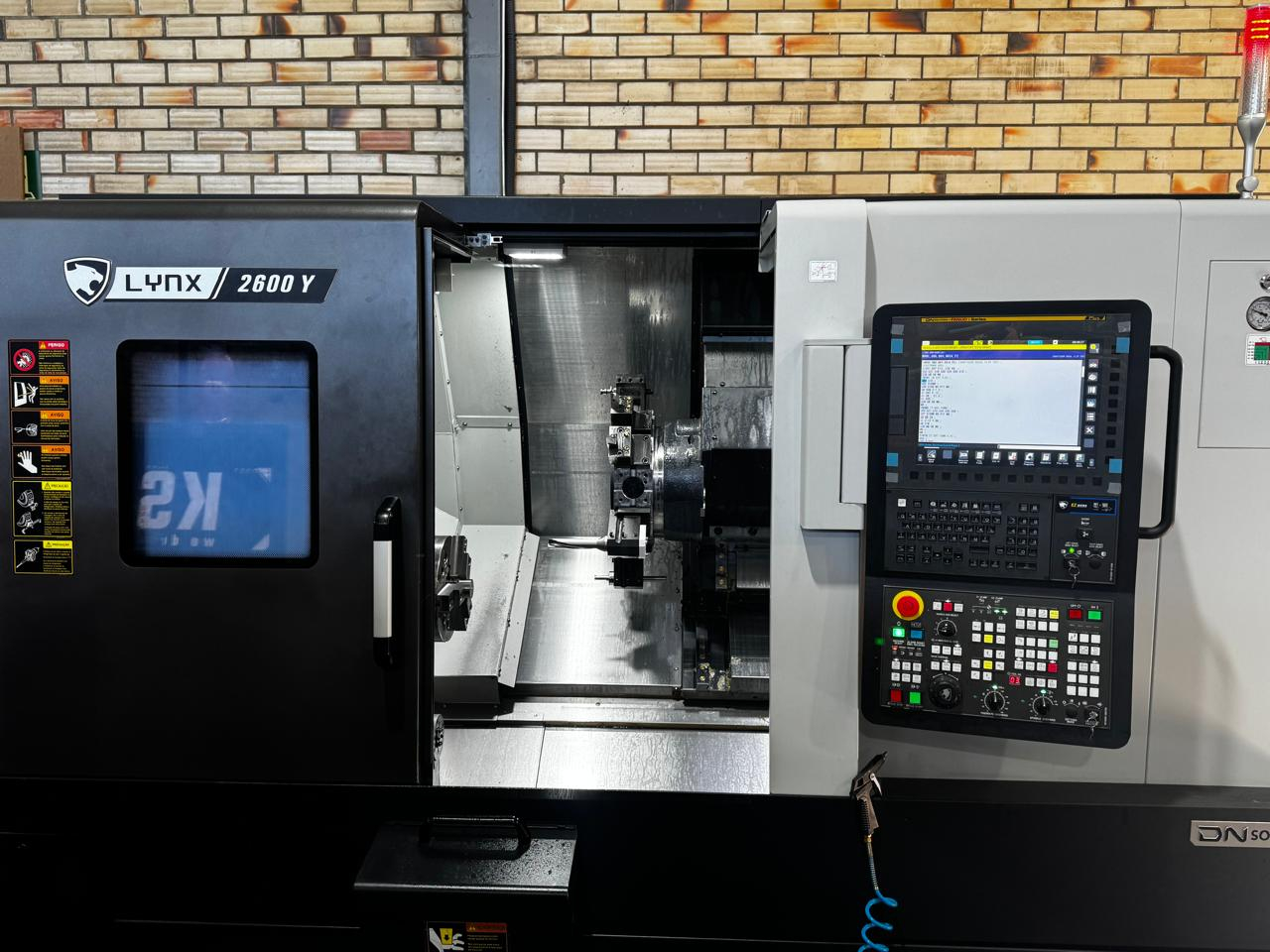

CENTRO DE TORNEAMENTO - DOOSAN - LYNX 2600Y - ANO 2024 - COM ACIONADAS - TODO FERRAMENTADO

CENTRO DE TORNEAMENTO
Marca: DOOSAN
Modelo: LYNX 2600 Y
Ano: 2024

Capacidades:

Volteio sobre o barramento: 630 mm
Volteio sobre o carro: 460 mm
Máximo diâmetro torneável: 380 mm
Máximo comprimento torneável: 610 mm

Fuso Esquerdo:
Velocidade do fuso RPM: 3500
Nariz do fuso: A2-8
Diâmetro interno do tubo de tração: 82 mm
Diâmetro do furo de passagem da placa standard: 82 mm
Diâmetro do furo do fuso: 91mm
Potência do motor do fuso: (S6 25%) 18.5kW
Máximo torque do fuso: (S6 25%) 403N.m
Tamanho da placa standard: 254 mm

Eixo C:
Mínimo ângulo programável: 0.001º
Avanço rápido: 150 RPM
Repetibilidade do eixo C: ± 0.006º
Precisão de posicionamento do eixo C: 0.0167º

Barramento / Cusros & Avanços:
Ângulo de inclinação do barramento: 30º
Curso eixo X: 250 mm
Curso eixo Z: 680 mm
Largura da guia eixo X: 378 mm
Largura da guia eixo Z: 445 mm
Avanço rápido eixo X: 30 m/min.
Avanço rápido eixo Z: 30 m/min.
Diâmetro do fuso de esferas eixo X: 32 mm
Diâmetro do fuso de esferas eixo Z: 36 mm
Força de avanço eixo X (contínuo): 9421 N
Força de avanço eixo X (intermitente): 14132 N
Força de avanço eixo Z (contínuo): 9421 N
Força de avanço eixo Z (intermitente): 14132 N
Repetibilidade eixo X: ± 0.002 mm
Repetibilidade eixo Z: ± 0.003 mm

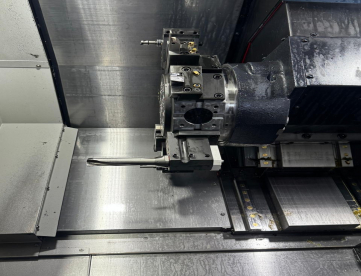

Torre:
Números de estações na torre: 12
Número de posições de indexação: 24
Tipo de suporte de ferramenta BMT: 55
Tamanho da haste da ferramenta: 20 x 20 mm
Diâmetro da barra de mandrilar: 32 mm
Tempo de indexação da torre (rotação até a próxima estação): 0.15 seg.
Seleção da ferramenta: Bidirecional
Diâmetro do Curvic coupling: 203 mm
Força de travamento da torre: 66 kN
Repetibilidade de Indexação da torre: ± 0.0005º

Ferramentas Acionadas:
Rotação da ferramenta: 5.000 RPM
Potência do motor da ferramenta acionada: (S3 15%) 5.5 KW
Torque da ferramenta acionada: (S3 15%) 42 N.m
Tipo da pinça da ferramenta acionada: ER 25
Capacidade da pinça: 2 a 16 mm

Eixo Y:
Curso do eixo Y 105: (± 52.5 mm)
Curso acima do centro: 52.5 mm
Curso abaixo do centro: 52.5 mm
Avanço rápido do eixo Y: 10 m/min.
Repetibilidade do eixo Y: ± 0.003 mm
Força de avanço eixo Y: (contínuo) 7758 N
Força de avanço eixo Y: (intermitente) 12414 N

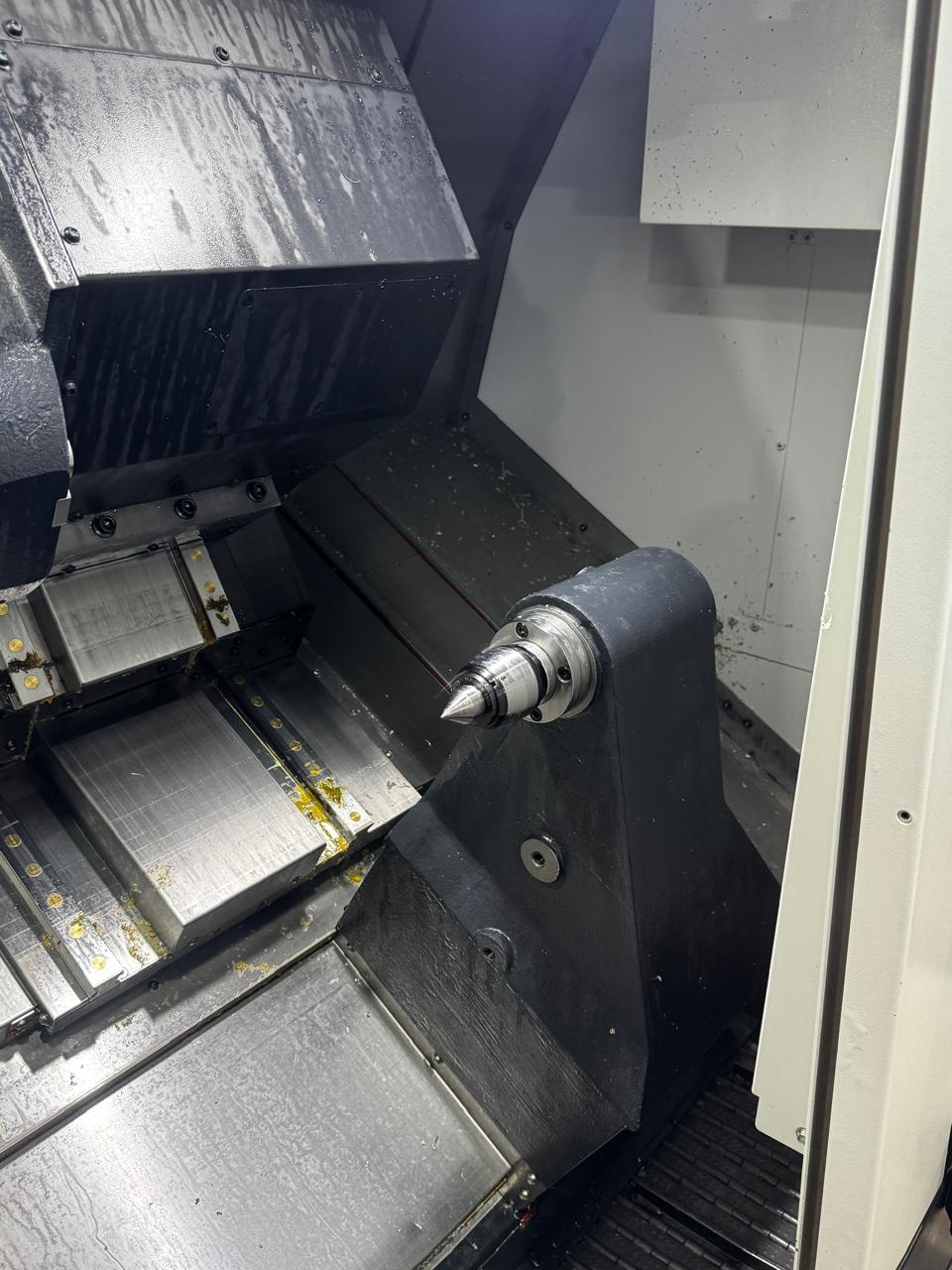

Contra Ponto:
Cone do mangote: MT #4 live
Máxima força de avanço do mangote: 7.7 kN
Máxima pressão hidráulica: 50 bar
Largura da guia: 300 mm

Sistema de Refrigerção:
Pressão da bomba de refrigeração: 4.5 bar
Potência do motor da bomba de refrigeração: 0.75 KW
Capacidade do tanque de refrigeração: 247 L

Hidráulica / Lubrificação:
Capacidade do tanque hidráulico: 20 L

Motor do fuso 18.5 kW
Grande capacidade de passagem de barras (81 mm)
Alta velocidade do fuso (3500 rpm)
Fuso de esferas com porca dupla pre tensionada de alta precisão para o eixo X e proteção por limitador elétrico de torque.
Torre robusta com 12 estações e 24 posições de indexação servo controlada com tempo de indexação de 0.15 segundos
Barramento rígido 30 graus de inclinação peça única em ferro fundido
Grande diâmetro máximo torneável (380 mm)
Guias lineares largas com roletes em todos os eixos
Avanço rápido eixo Z de 30 m/min
Eixo C contorneamento total
Rosqueamento rígido no fuso e nas ferramentas acionadas. 3 suportes acionados estão inclusos no pacote de suportes standard.
Motor das ferramentas acionadas com 5000 rpm e 5.5 kW. As ferramentas acionadas podem ser montadas em todas as estações da torre
Torre com eixo Y curso de 105 mm (± 52.5 mm)
Projeto compacto requer pouco espaço no chão
Controle Fanuc 0i-Plus c/ interface touch screen iHMI e painel de operação giratório
Sistema DN de programação conversacional EZ Guide i
Sistema DN de monitoramento de carga

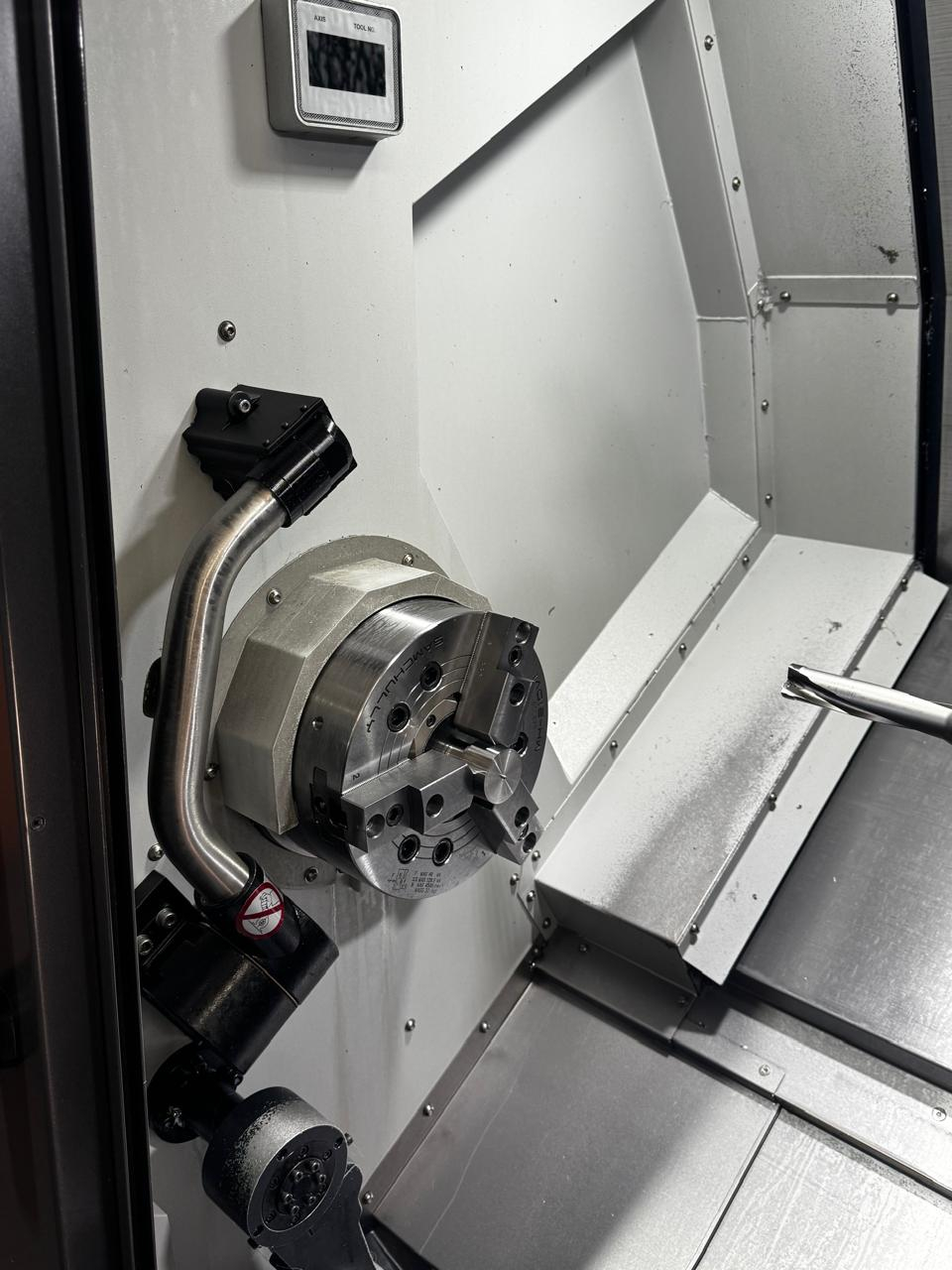

Placa hidráulica de 03 castanhas Samchully MH-210 Ø254 mm, furo de 82 mm, curso da castanha de 4.4 mm e inclui 1 jogo de castanha mole (fuso esquerdo)
Atuador hidráulico SD-18582 com furo passante de 82 mm (fuso esquerdo)
Contra ponto hidraulico com MT #4 live center
Interface para alimentador de barras standard
Coletor de peça programável com interface para alimentador de barras standard
Tool Setter de ferramenta automatico
Bomba de refrigeração com 4.5 bar
Tanque de refrigeração separado e com oil skimmer
Sistema automático de lubrificação
Rolamentos do fuso classe P4
Unidade hidráulica 40 bar

Características de segurança: área de trabalho totalmente enclausurada, bloqueio da porta,sensor de segurança da pressão hidráulica, bloqueio do fuso, proteção de programas, sinal de acionamento da placa.
Coluna de sinalização 03 cores Iluminação da área de trabalho
Caixa de ferramentas necessárias para operação
Parafusos e placas de nivelamento
Manuais de operação, manutenção, lista de peças, esquema elétrico, e relatório de testes de fábrica
01 ano de garantia da máquina / 02 anos de garantia do controle Fanuc

Jogo completo de suportes de ferramentas para torre incluindo:
02 Suportes para ferramentas acionadas eixo X (Reto)
01 Suporte para ferramenta acionada eixo Z (Angular)
01 Adaptador porta pinça ER25
01 Adaptador Weldon Ø16 mm
01 Adaptador porta fresa facear Ø20 mm
03 grampos para ferramentas externa
01 Suporte para ferramenta de fac
01 Suporte duplo para ferramenta externa para indexação 24 posições
03 Suportes para ferramenta interna
01 Tampa para ferramentas com refrigeração interna
01 Suporte triplo para ferramenta interna para indexação 24 posições
01 jogo com 05 buchas para suporte ferramenta interna (10, 12, 16, 20, 25)
01 jogo com 02 buchas para brocas com refrigeração interna (20, 25)
Tensão de trabalho: 220 V

CLIENTE ACEITA CENTRO DE TORNEAMENTO CNC SEMINOVO DE MENOR VALOR NA NEGOCIAÇÃO DA MÁQUINA
