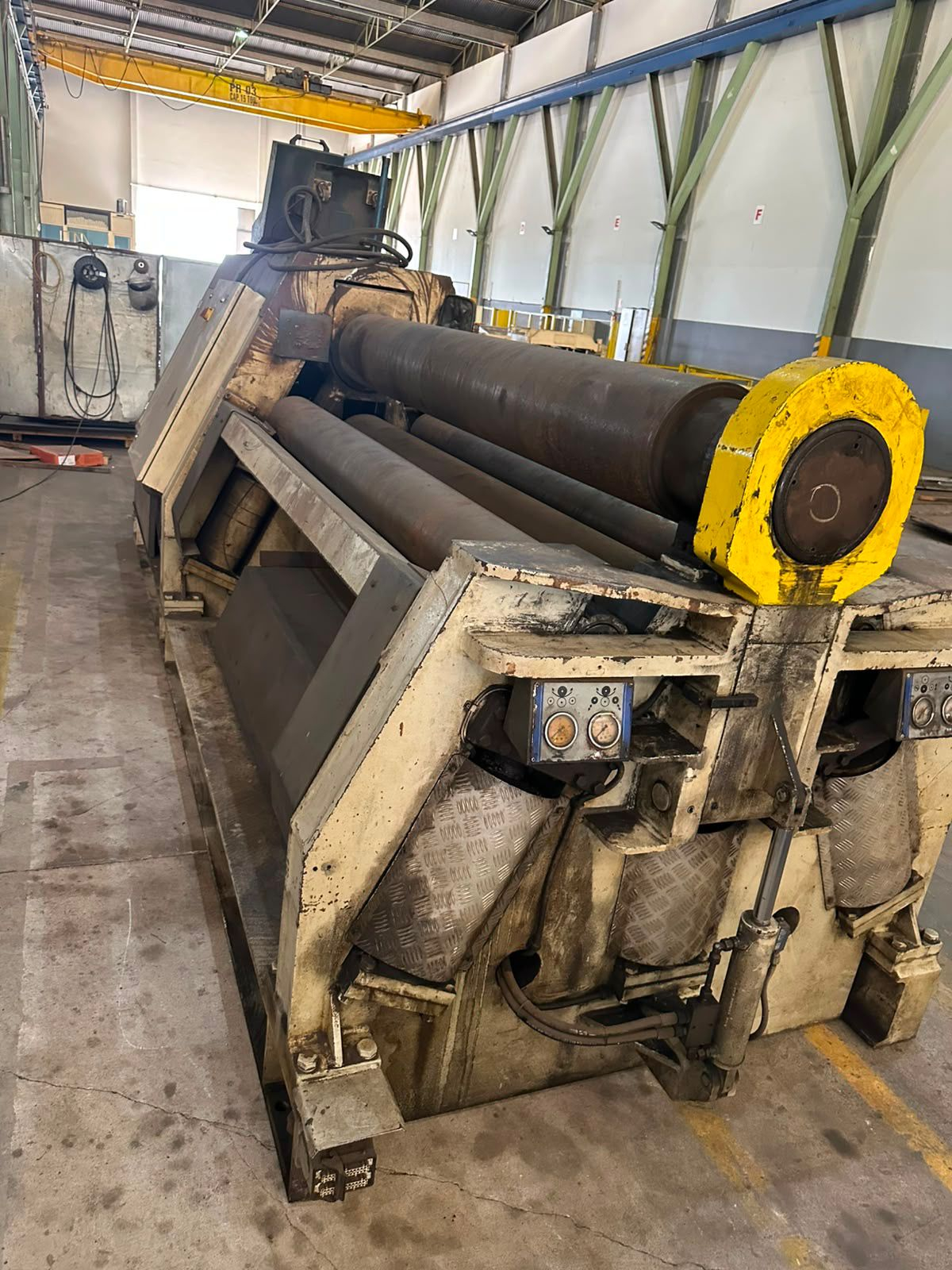

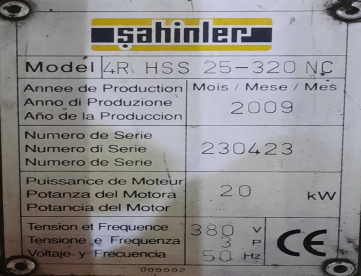

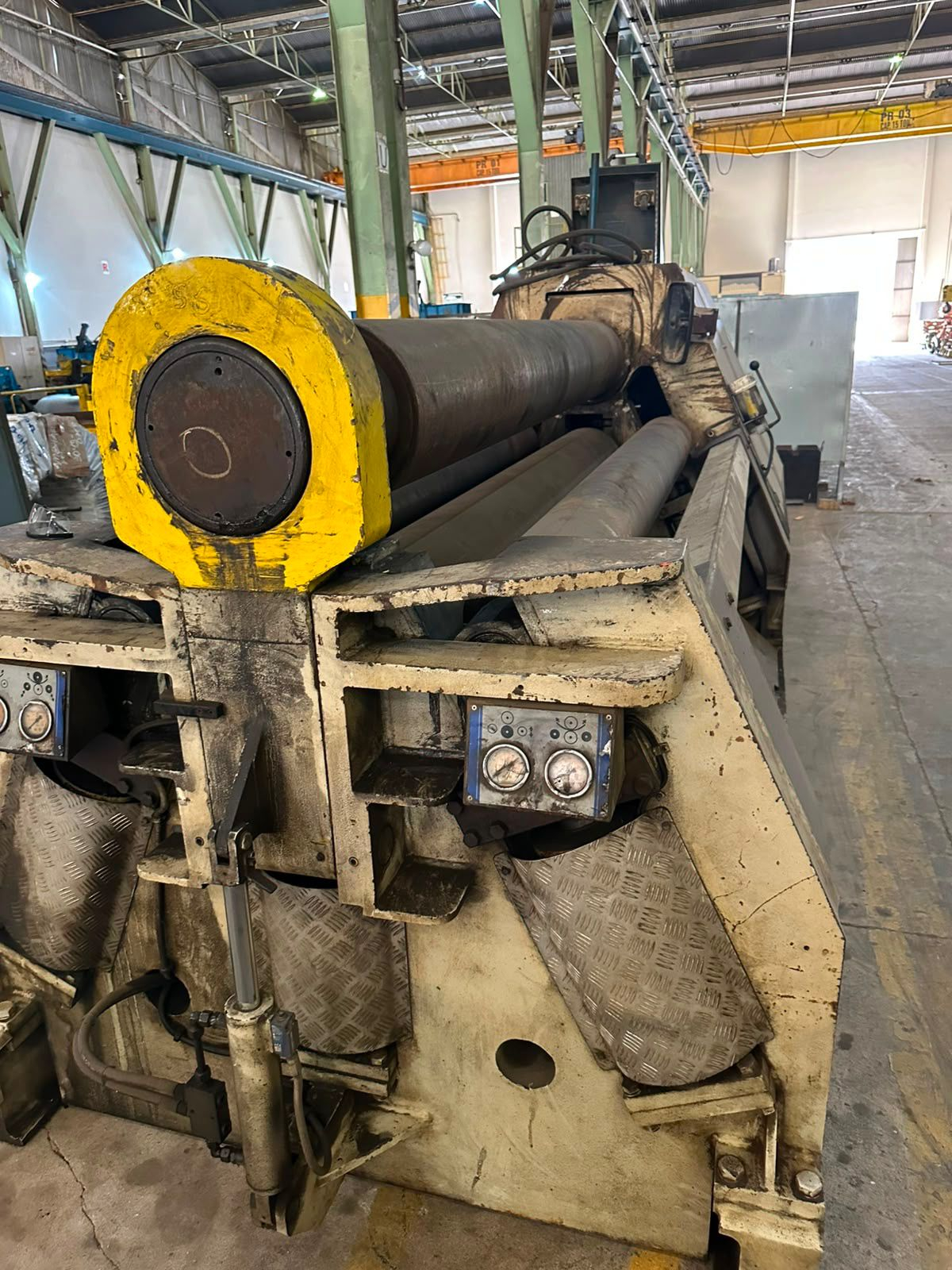

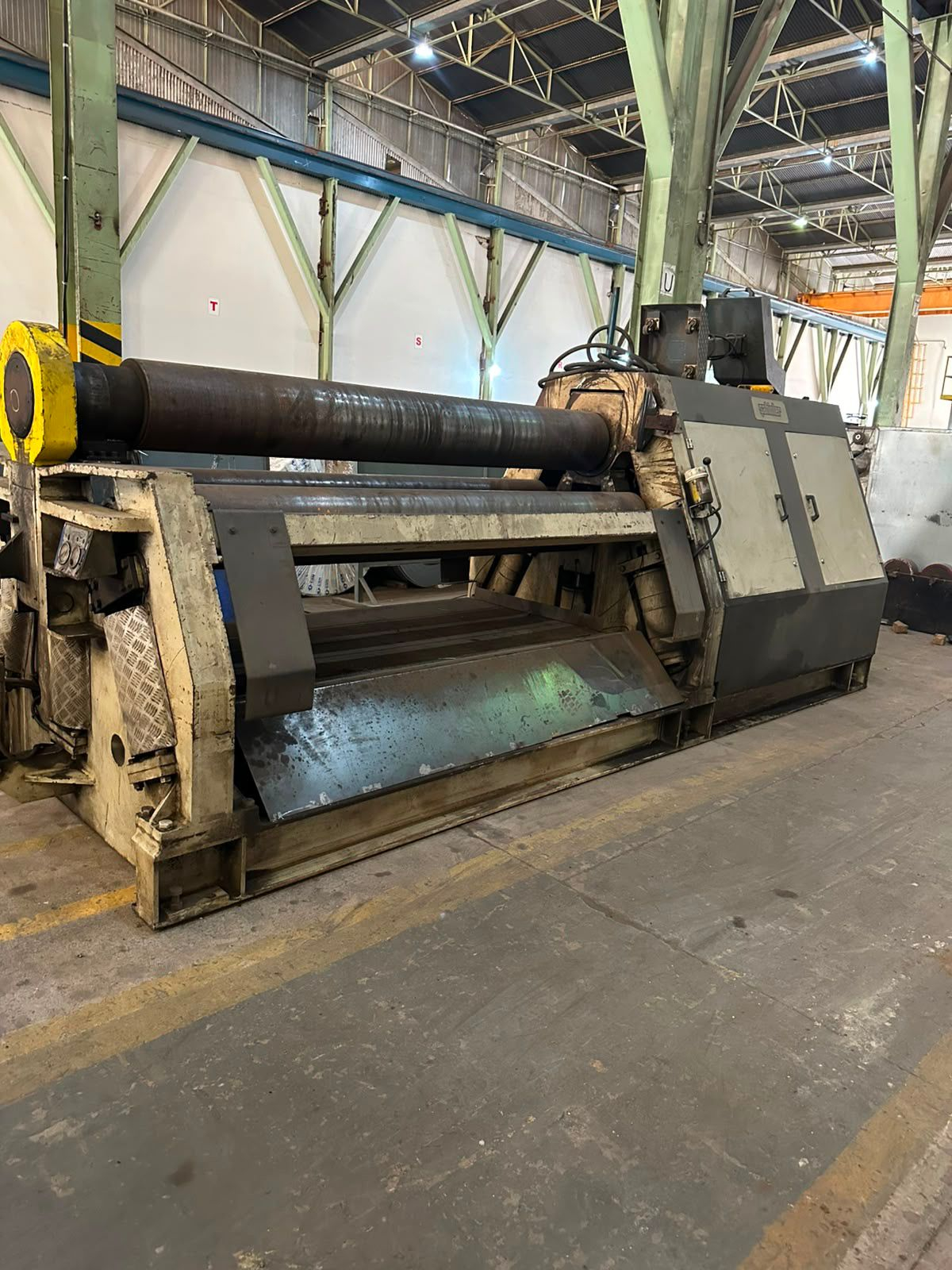

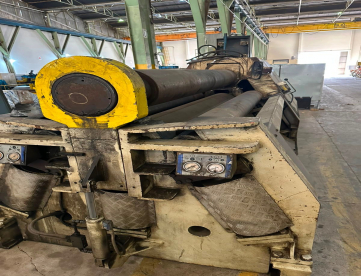

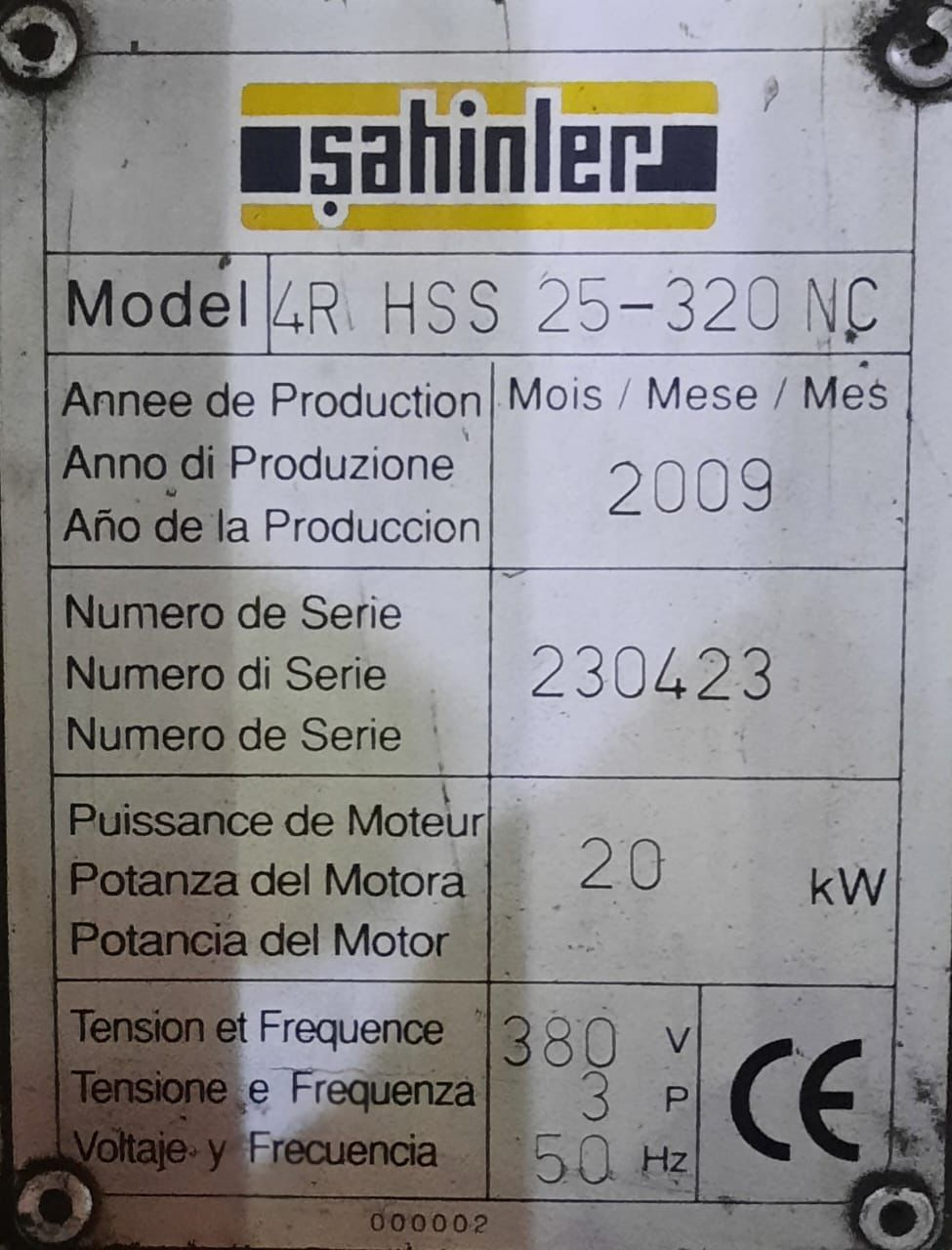

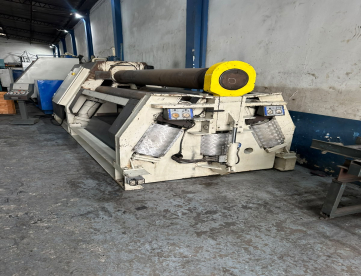

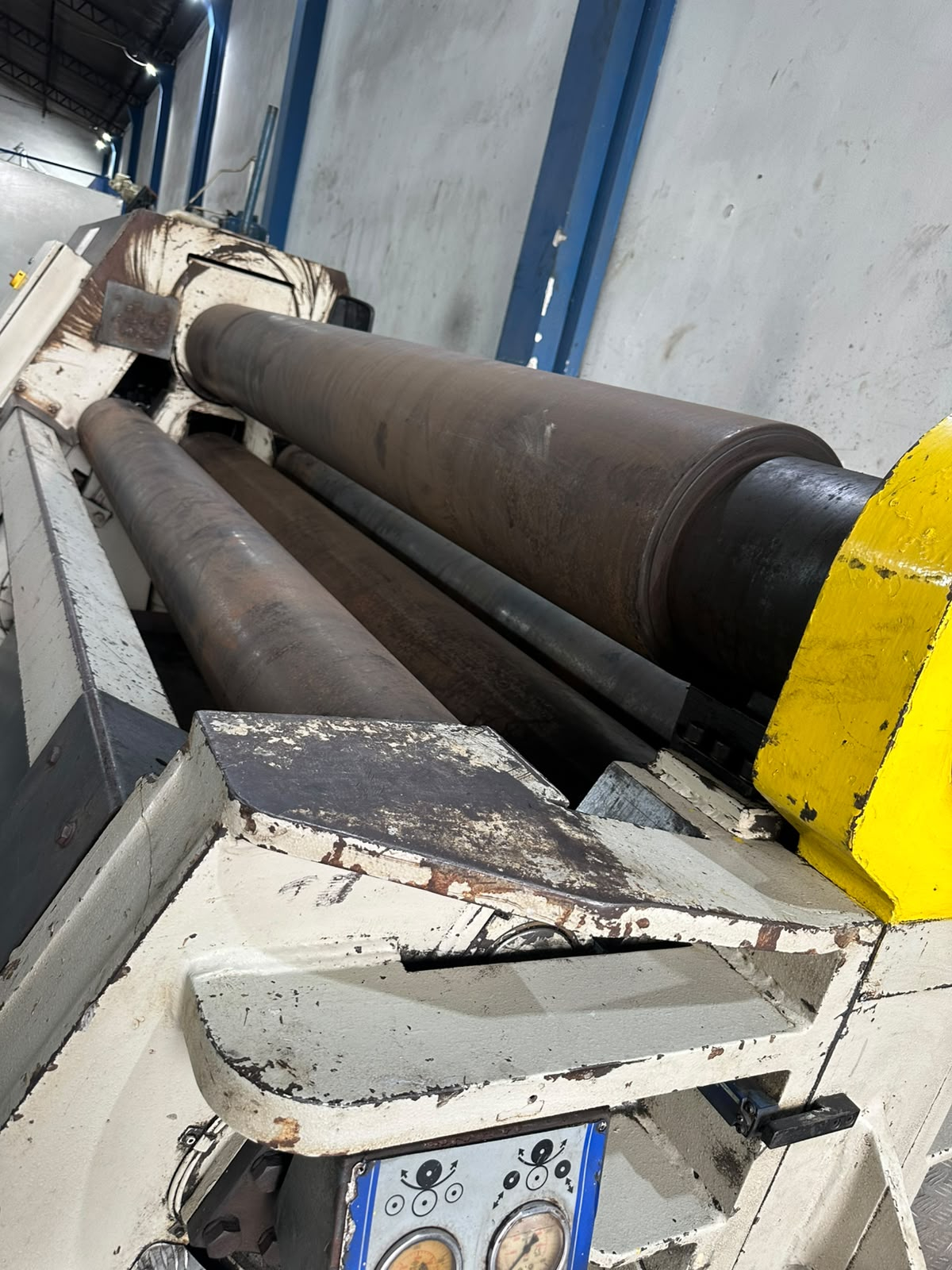

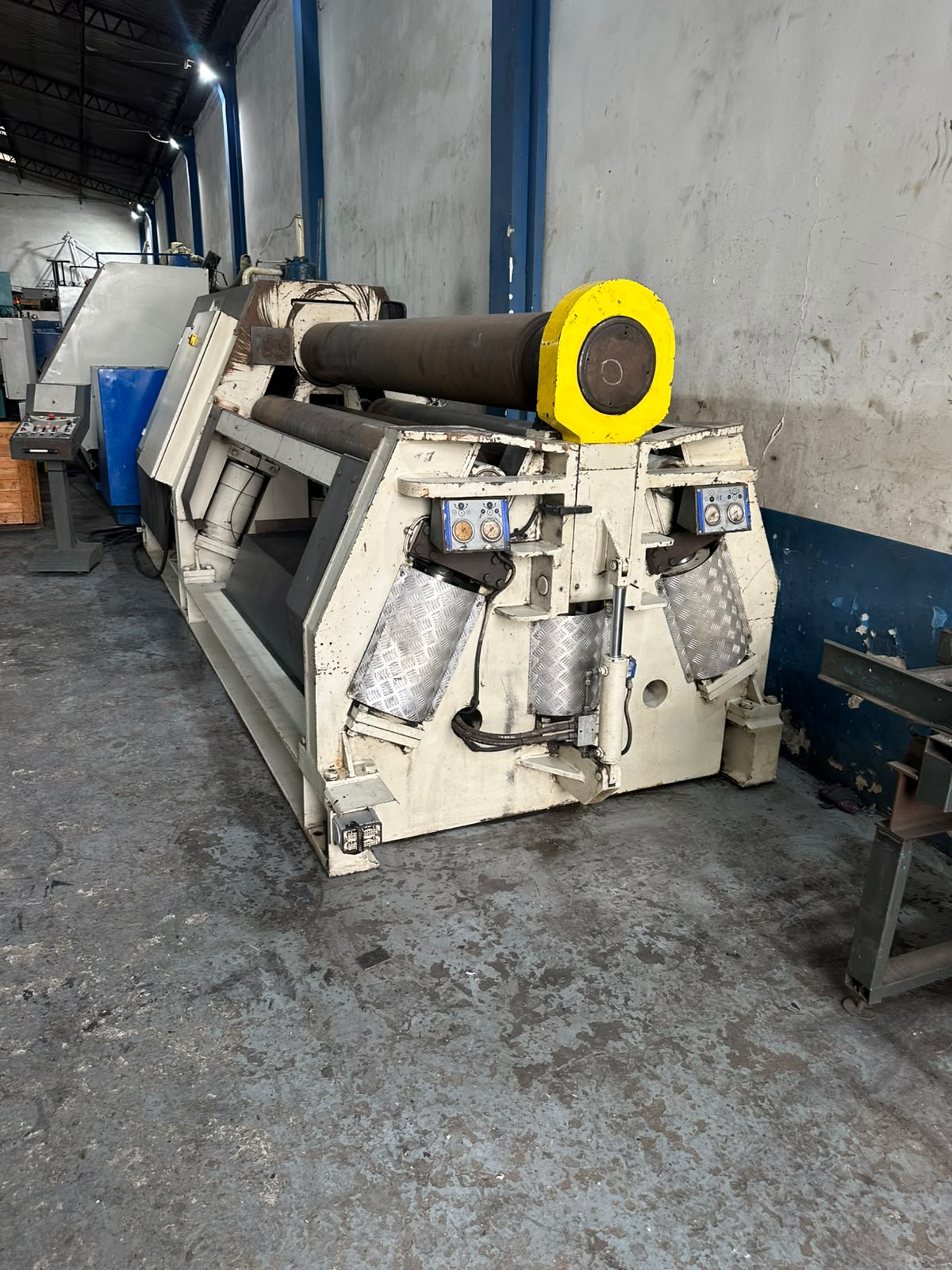

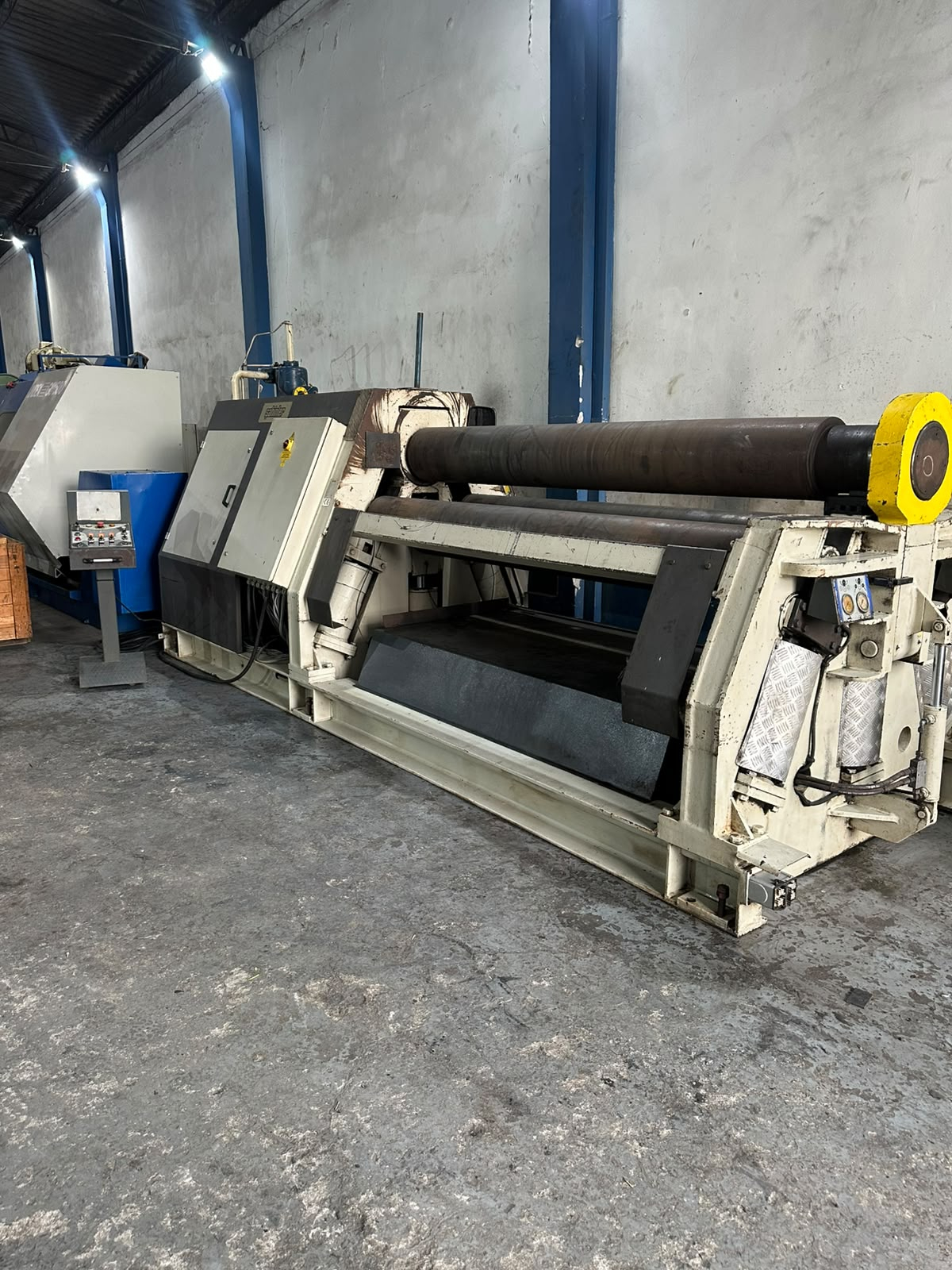

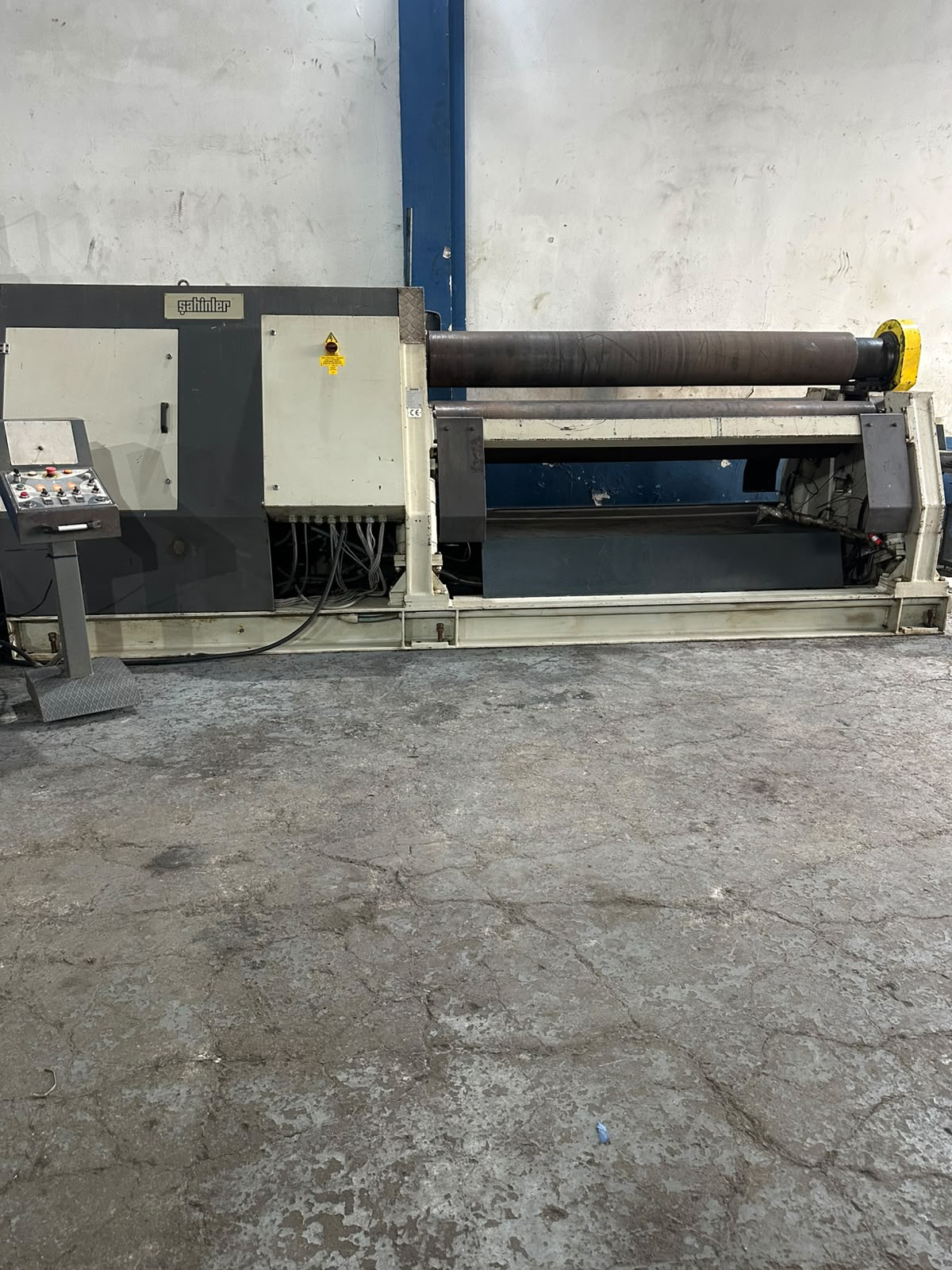

CALANDRA HIDRÁULICA - 4 ROLOS COM INICIAL SAHINLER - 2500MM X 25MM - ANO 2009 -SÉRIE 4R HSS

Sistema de 4 Rolos (Série 4R HSS): É a configuração mais eficiente para calandras "com inicial". A chapa é presa firmemente entre o rolo superior e o inferior (pinçagem), enquanto os dois rolos laterais sobem de forma independente para realizar a pré-dobra em ambas as extremidades sem precisar retirar ou girar a chapa.

Largura Útil de Trabalho: 2.500 mm (capacidade para chapas de até 2,5 metros de largura).

Espessura Máxima de Conformação (Calandragem): 25 mm (baseada em aço carbono convencional com limite de escoamento padrão de ~240–260 N/mm²).

Espessura Máxima de Pré-Dobra (Inicial): Geralmente varia entre 16 mm a 20 mm (a capacidade de pré-dobra é sempre menor que a de calandragem pura, pois exige que os rolos esmaguem e deformem a chapa tensionada rente à borda).

Diâmetro dos Rolos: Devido à robustez para suportar 25 mm de espessura, o rolo superior costuma ter um diâmetro aproximado entre 360 mm e 400 mm para evitar deflexão.

Conversa com o Gemini

CALANDRA HIDRAULICA SAHUNLER 2500 X 25 MM COM INICIAL

A Calandra Hidráulica Şahinler (Sahinler) 2500 x 25 mm com Pré-Dobras (Inicial) é um equipamento industrial pesado de alta performance, fabricado na Turquia, projetado para a conformação e calandragem de chapas de grande espessura.

A especificação "Com Inicial" indica que a máquina possui capacidade de realizar a pré-dobra (pre-bending) nas extremidades da chapa, eliminando ou minimizando drasticamente aquela ponta reta que costuma restar no início e no final do processo de calandragem convencional.

Abaixo estão os detalhes técnicos, operacionais e construtivos mais prováveis para essa configuração (geralmente baseada nas séries de alta capacidade da Sahinler, como as linhas 3R HSS ou 4R HSS):

1. Capacidades e Dimensional

Largura Útil de Trabalho: 2.500 mm (capacidade para chapas de até 2,5 metros de largura).

Espessura Máxima de Conformação (Calandragem): 25 mm (baseada em aço carbono convencional com limite de escoamento padrão de ~240–260 N/mm²).

Espessura Máxima de Pré-Dobra (Inicial): Geralmente varia entre 16 mm a 20 mm (a capacidade de pré-dobra é sempre menor que a de calandragem pura, pois exige que os rolos esmaguem e deformem a chapa tensionada rente à borda).

Diâmetro dos Rolos: Devido à robustez para suportar 25 mm de espessura, o rolo superior costuma ter um diâmetro aproximado entre 360 mm e 400 mm para evitar deflexão.

2. Configurações de Rolos e Sistema Hidráulico

Para entregar a capacidade de dobra "inicial" em chapas dessa magnitude, o projeto segue um dos seguintes sistemas:

Sistema de 4 Rolos (Série 4R HSS): É a configuração mais eficiente para calandras "com inicial". A chapa é presa firmemente entre o rolo superior e o inferior (pinçagem), enquanto os dois rolos laterais sobem de forma independente para realizar a pré-dobra em ambas as extremidades sem precisar retirar ou girar a chapa.

Sistema de 3 Rolos Geometria Variável / Piramidal Linear (Série 3R HSS): Os rolos inferiores movem-se horizontalmente e/ou inclinam-se de forma independente para permitir a aproximação ideal necessária para pinçar e fazer a dobra inicial.

3. Principais Características Construtivas

Rolos Forjados e Temperados: Fabricados em aço carbono forjado de alta resistência (geralmente liga SAE 1050 / CK 45-50), temperados por indução e polidos, o que garante longa vida útil e evita marcas em chapas de aço inox.

Acionamento Hidráulico Total: Movimentação dos rolos através de pistões hidráulicos e rotação comandada por motores hidráulicos acoplados a redutores planetários de alto torque (sistema com proteção contra sobrecarga).

Dispositivo para Dobra Cônica: Sistema integrado que permite inclinar os rolos lateralmente para a fabricação de cones e peças com raios variados.

Cabçote Basculante Hidráulico (Drop-End): Abertura automática da extremidade do rolo superior por pistão hidráulico para permitir a extração rápida e segura de virolas/cilindros fechados após a calandragem.

Painel de Comando Móvel: Mesa ou console de controle em pedestal com botões e joysticks, permitindo que o operador trabalhe na melhor posição de visualização e segurança.

Leitura Digital (DRO): Displays digitais no painel para indicar o posicionamento exato dos rolos, facilitando a repetibilidade de lotes de peças idênticas.
