Máquinas Usinagem

  • Vendido
  • Usado
  • Código: opx06288

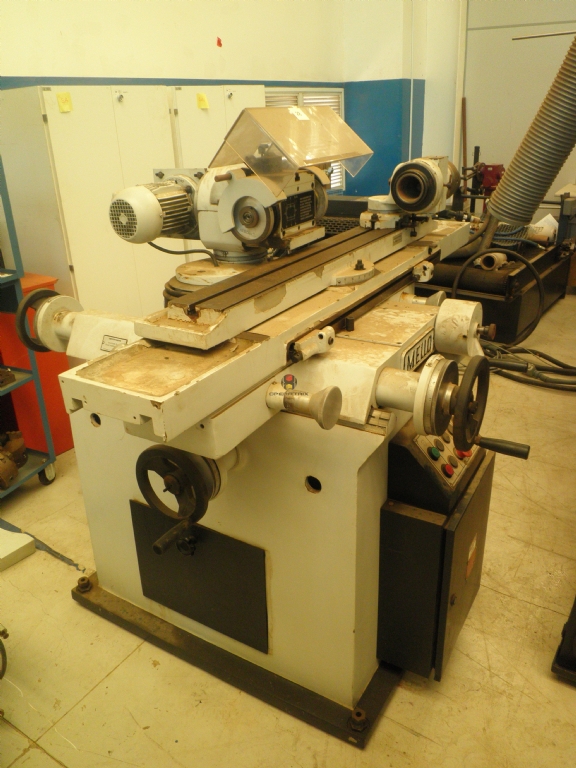

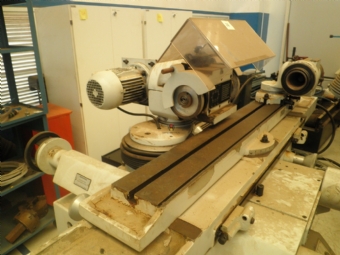

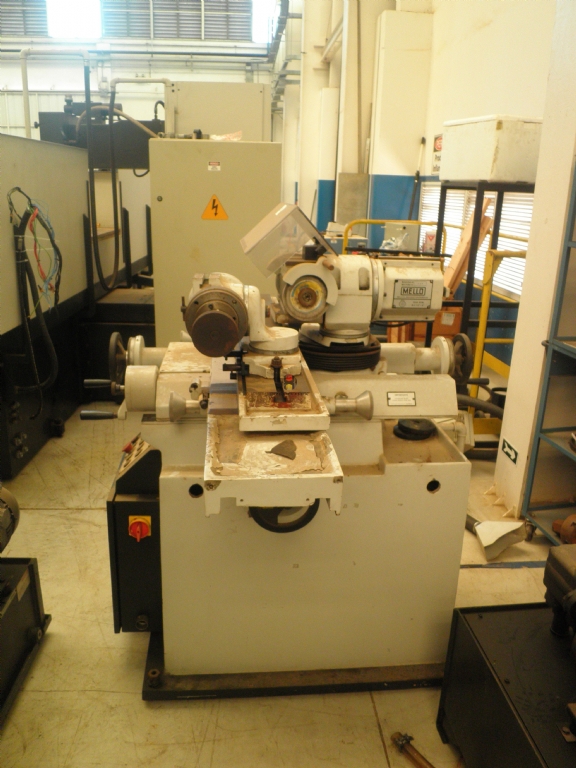

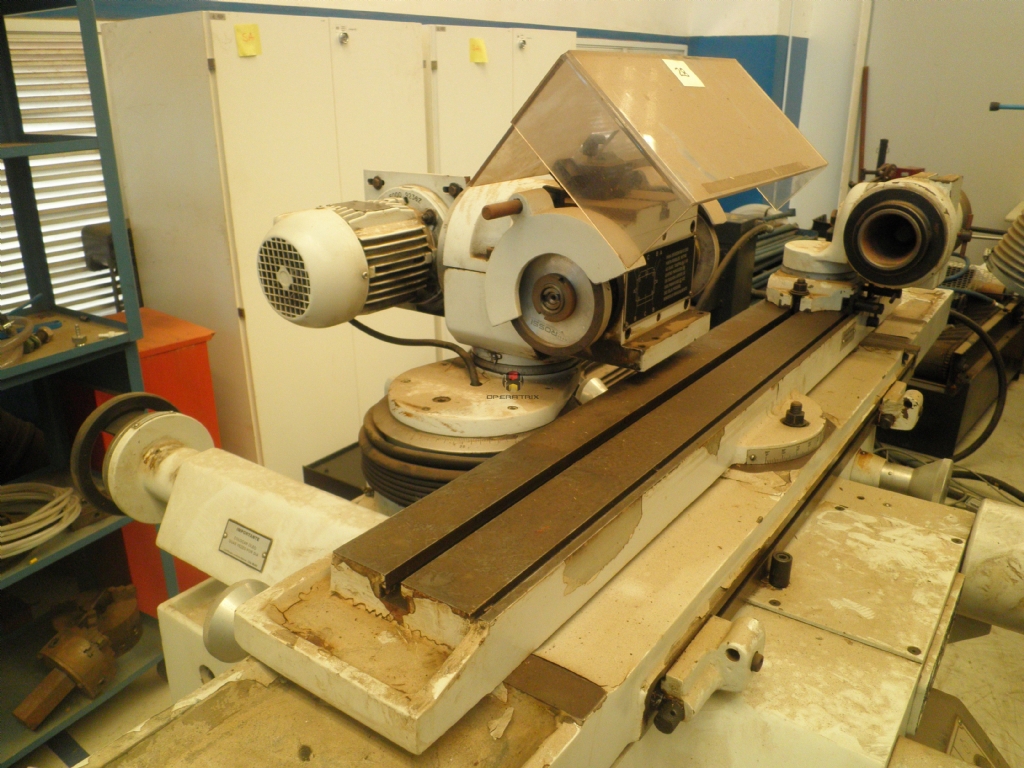

AFIADORA UNIVERSAL MELLO AMY 15 -ANO 2009- 650 MM

Marca:

  • R$ 82.000,00
X
Solicite um orçamento

Solicite um orçamento

    CARACTERÍSTICAS DIFERENCIADAS
    Potência do motor dos rebolos - CV - 1
    Rotações normais dos rebolos - RPM - 3550
    Rotações dos rebolos com polias especiais - RPM
    Giro do cabeçote porta-rebolos no plano horizontal - graus - 360
    Giro do cabeçote porta-rebolos no plano vertical - graus - 360
    Peso da máquina básica com acessórios normais - Kg - 1178

    CARACTERÍSTICAS COMUNS
    Capacidade
    Diâmetro máximo admissível (com contra-pontas normais)-mm 270
    Distância máxima entre contra-pontas - mm 890
    Distância máxima entre o cabeçote porta-peças de uma velocidade e a contra-ponta - mm 720
    Distância máxima entre o cabeçote porta-peças de quatro velocidades e a contra-ponta - mm 705

    Cursos
    Curso longitudinal da mesa - mm 625
    Curso transversal do carro - mm 220
    Curso vertical do cabeçote porta - rebolos - mm 200
    Giro da mesa (meia-volta) - graus 180

    Generalidades
    Graduações na extremidade da mesa - mm/m 10
    Graduações no centro da mesa - graus 90
    Altura das pontas sobre a superfície da mesa - mm 120
    Distância horizontal da spontas ao centro da ranhura T da mesa - mm 122
    Superfície da mesa - mm 11125 x 140
    Ranhura T da mesa - ISO 299 - mm 14
    Cabeçote porta-ferramentas - F42
    Cone da árvore de um lado MORSE 5
    Cone do outro lado da árvore ISO 50

    Rebolos normais
    Copo reto: 127 x 38 x 32 mm (5" x 1,1/2" x 1,1/4")
    Prato: 152 x 19 x 32 mm (6" x 3/4" x 1,1/4")
    Reto: 152 x 13 x 32 mm (6" x 1/2" x 1,1/4")
    Copo Cônico: 89 x 38 x 32 mm (3,1/2" x 1,1/2" x 1,1/4")
    Caixa de embalagem 1860 x 1500 x 1450 mm

Código: OPX06288
