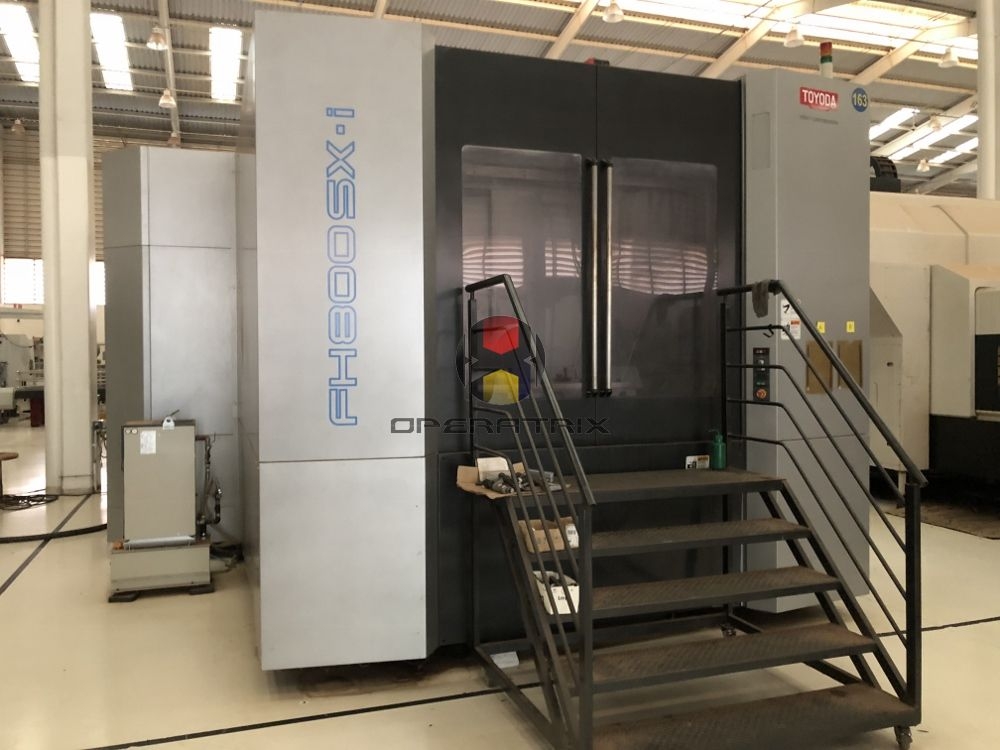

CENTRO DE USINAGEM HORIZONTAL - TOYODA - FH800SXI - ANO 2013
Área Restrita Anunciante
Nos acompanhe nas redes sociais
EXPOMAC 2018
Usado

Máquinas Usinagem CENTRO DE USINAGEM HORIZONTAL - TOYODA - FH800SXI - ANO 2013 Cod. opx0 6195


Sob Consulta


André Luiz Vendas OPERATRIX


+ Breve Descrição Técnica

CENTRO DE USINAGEM HORIZONTAL
Marca: TOYODA
Modelo: FH800SX-i
Ano: 2013

Comando CNC: FH800SX-i

Pallet Size 31.5" x 31.5" (800 mm x 800 mm)
Table Index Full NC table (360,000 positions)
X-axis Travel (column) 57.1" (1,450 mm)
Y-axis Travel (spindle head) 49.2" (1,250 mm)
Z-axis Travel (work table) 61" (1,550 mm)
Maximum Work Load on the Pallet 5,510 lb (2,500 kg)
Spindle Drive Motor  40 HP (30 kW) for 30 min. / 30 HP (22 kW) cont.
Spindle Output Torque 442 ft-lb (600 Nm)
Spindle Taper CAT50
Spindle Speed 6,000 RPM
Spindle Type Direct drive
Rapid Feedrate (X, Y, and Z axes) 2,127 ipm (54 m/min)
Tool Storage Capacity 60 Standard (121 Optional)
Standard Floor Space 382" x 185" x 145" (9,680 mm x 4,680 mm x 3,680 mm)
Standard Net Weight 61,600 lb (28,000 kg)
Equipamentos Standard da Máquina:

- Jato de ar no cone da ferramenta no momento da troca
- Verificação de assento do pallet por sistema pneumático (air check)
- Lubrificação centralizada automática
- Desligamento automático
- Troca automática de pallet
- Parada orientada do eixo arvore
- Limpeza de cavacos na área de trabalho
- Comando CNC FANUC 31i MA com monitor LCD 10,4"
- Tanque de unidade hidráulica
- Contador de peças
- Contador de horas
- Intertravamento de portas
- Indicador de potência dos eixos e do motor
- Tanque de óleo de refrigeração do eixo arvore
- Indicador da rotação do motor
- Mangueira e pistola de limpeza
- Interpolação por coordenadas polares
- Funções helicoidal para rosca e roscamento rígido
- Gerador manual de pulsos
- Iluminação na área de trabalho
- Sistema de resfriamento do armário elétrico com trocador de calor
- Sistema de proteção e carenagem total da Máquina

Acessórios Opcionais inclusos na Máquina:

- Mesa CNC com indexação milesimal e incoder
- Detector de quebra de ferramenta no magazine
- Sensor de medição Renishaw - OMP60
- Interpolação espiral e cônica
- Memória adicional 8MB
- Sensor de anti-queda do eixo Y em caso de falta de energia
- Spindle com 6.000 RPM - Alto Torque (1009 Nm) e Refrigeração Interna
- Coolant tanque (240 lts) com transportador de cavacos tipo arraste, com bomba de 70 Bar de pressão
- Composição do pacote e suporte OP20iT

+ Vantagens

Em pleno funcionamento na INdústria

+ Características
  • Curso "X"

    - 1450

  • Curso "Y"

    - 1250

  • Curso "Z"

    - 1550

  • RPM?

    - 6000
